Hỏi: Máy định vị lỗi cáp cầu cao áp sử dụng nguyên lý nào?

Đáp: Máy định vị lỗi cáp cầu cao áp sử dụng nguyên lý cầu MURRAY để định vị chính xác các điểm đứt và điểm lỗi điện trở cách điện thấp trong dây và cáp sau khi lắp đặt, và nó cũng hiệu quả trong việc xác định các điểm lỗi trong cơ sở sản xuất cáp.

Hỏi: Nó đặc biệt hiệu quả trong các ứng dụng nào?

Đáp: Nó được thiết kế đặc biệt để xác định các điểm đứt trong các loại dây và cáp đã lắp đặt khác nhau, cũng như các điểm lỗi có điện trở cách điện thấp, ngay cả những điểm chưa bị đứt. Nó cũng có thể áp dụng trong các nhà máy cáp để định vị lỗi cáp.

Hỏi: Bạn có thể giải thích chi tiết về các thành phần của thiết bị không?

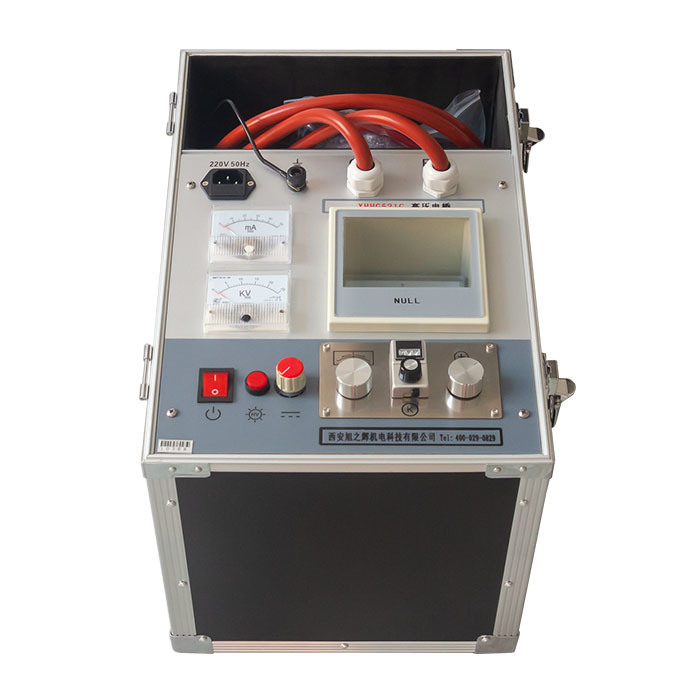

Đáp: Thiết bị sử dụng nguồn điện chuyển mạch để tạo ra nguồn dòng không đổi cao áp, đặc trưng bởi điện áp không tải 15KV và dòng ngắn mạch 50mA. Bộ khuếch đại có độ nhạy cao và điện kế cung cấp chỉ báo cân bằng chính xác, trong khi chiết áp tỷ lệ tạo thành cầu cân bằng. Toàn bộ hệ thống được đặt ở điện thế cao, với cáp đo cao áp lõi kép được thiết kế đặc biệt sử dụng phương pháp đo điện trở bốn cực để giảm thiểu sai số do điện trở dây dẫn. Lớp vỏ bọc dạng lưới của cáp đảm bảo nối đất đáng tin cậy. Để đảm bảo an toàn vận hành, nút thao tác trên bảng điều khiển được đặt ở điện thế thấp và cầu được điều khiển bằng một thanh cách điện. Nguồn dòng không đổi cao áp và cầu được đặt trong một hộp hợp kim nhôm di động.

Hỏi: Ưu điểm chính của phương pháp cân bằng cầu so với các phương pháp khác là gì?

Đáp: So với phương pháp phản xạ sóng, phương pháp cân bằng cầu không có vùng mù và đặc biệt có lợi thế trong việc xác định các điểm đứt trên cáp ngắn và gần các đầu cuối cáp, với lợi ích bổ sung là thao tác dễ dàng.

Tính năng



Điện áp đầu ra có thể điều chỉnh;
Tần số sốc có thể điều chỉnh;
Có bảo vệ quá dòng;
Không có điểm mù trong phạm vi kiểm tra;
Điều chỉnh tần số tín hiệu;
Bảo vệ số không.
 Cầu cao áp đặc biệt phù hợp với
1. Điểm đứt điện trở cao của cáp sau khi lắp đặt, đặc biệt là điểm đứt điện trở cao tuyến tính khó đốt thành điện trở thấp, chẳng hạn như điểm đứt điện trở cao tuyến tính của mối nối trung gian cáp.
2. Điểm đứt loại phóng điện. Sau khi đứt, nguồn dòng không đổi có thể duy trì hồ quang, dòng điện ổn định chảy qua cầu, và cầu có độ nhạy đủ.
3. Các điểm lỗi chưa bị đứt nhưng có điện trở thấp, chẳng hạn như các điểm lỗi cách điện có giá trị điện trở thấp của cáp nhưng không bị đứt dưới điện áp hoạt động được tìm thấy bằng cách sử dụng máy đo điện trở.
Do các đặc điểm trên, cầu cao áp đặc biệt phù hợp với người dùng sau:
Các đội chuyên nghiệp định vị: chẳng hạn như các lớp sửa chữa và thử nghiệm cáp của các cục điện lực lớn và vừa và các doanh nghiệp điện quy mô lớn. Hầu hết các điểm đứt cáp có thể được tìm thấy nhanh chóng bằng cầu cao áp để tìm vị trí đứt gần đúng. Nó có thể được sử dụng kết hợp với phương pháp phản xạ sóng và máy định vị điểm cố định để học hỏi lẫn nhau và làm cho việc định vị nhanh hơn và đáng tin cậy hơn.
1. Người dùng nhỏ: chẳng hạn như các cục điện lực nhỏ và các doanh nghiệp điện quy mô vừa. Không có nhiều cáp, hướng chung rõ ràng, thiết bị không định vị được, giá cao và yêu cầu cao về chất lượng và kinh nghiệm của người dùng, vì vậy đây không phải là lựa chọn tốt nhất. Đây là một cách tốt hơn để chọn thiết bị này, dễ vận hành và có thể đáp ứng nhu cầu hàng ngày.
2. Nhà máy sản xuất cáp: Trong nhà máy, nó có thể được sử dụng để định vị điểm đứt của các loại cáp khác nhau, và có thể chọn máy đo điện dung kỹ thuật số để tìm điểm ngắt. Thiết bị có trọng lượng nhẹ và dễ dàng mang theo đến hiện trường để cung cấp dịch vụ định vị cho người dùng cáp.







Thông số sản phẩm

Điện áp không tải	≤15KV
Dòng ngắn mạch	≤100mA
Độ chính xác định vị	±(0.1%·L±1)M
Cân nặng	16 kg
Nguồn điện	AC 220 và pin 9V
