| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH Test |
| Chứng nhận: | CE/ISO |
| Số mô hình: | XHHD530M |
XHHD530M
Mô tả
| Bảng điều khiển máy phát được trang bị các công tắc "công tắc nguồn", "chỉ báo nguồn"; "chọn đầu ra", "cao, trung bình, thấp"; "chỉ báo đầu ra" và "đo K"; đèn báo chỉ thị vị trí chuyển mạch; "đầu ra · đo KΩ" dùng chung một đầu cuối đầu ra, được chuyển đổi bằng các công tắc "đầu ra · chỉ báo" và "đo KΩ"; đặt đầu cuối đầu ra "đầu ra 2"; đồng hồ đo chỉ thị đầu ra và điện trở KΩ. Nó có thể kiểm tra đường dây có điện, ngắt, hỗn hợp và đo kích thước điện trở rò rỉ mặt đất. | |
| Dạng tín hiệu đầu ra | chu kỳ xung 1,34 ± 0,15mS. Độ rộng 0,2 ± 0,1mS chu kỳ ngắt 1,8 ± 1S. |
| Điện áp đầu ra | chu kỳ xung dải cao Upp lớn hơn 1000V, dải trung bình lớn hơn 60V, dải thấp lớn hơn 30V. |
| Đo KΩ | Nó có thể kiểm tra đường dây bên có điện, ngắt, hỗn hợp và kích thước nhóm rò rỉ, và xác định bản chất của lỗi. |
| Đầu cuối đầu ra "đầu ra 2" | Nó có thể xuất dòng ngắn mạch xung đỉnh 1-5A. |
| Công suất đầu ra | Công suất xung lớn hơn 2,5W (khi điện trở tải cao cấp là 80KΩ). |
| Nguồn điện | 8,4V. |

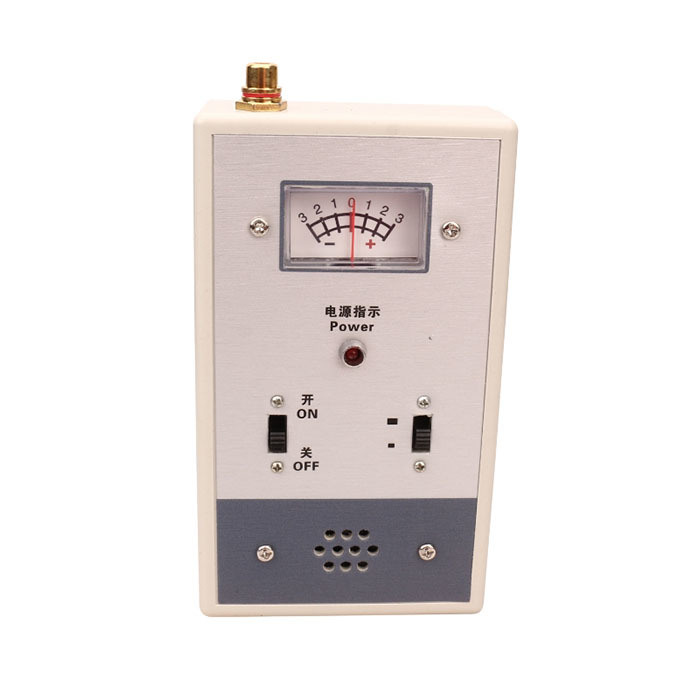

| Thiết lập công tắc nguồn, chỉ báo nguồn, "chế độ cao", "chế độ thấp" công tắc; khi có tín hiệu trên đồng hồ đo, nó chỉ thị hướng dương hoặc hướng âm; có một đầu vào ở phía trên, có thể cắm vào đầu dò hoặc phích cắm tương ứng. |
|
| Dạng tín hiệu nhận được | chu kỳ xung 1,360,15mS |
| độ rộng 0,20,1mS, chu kỳ ngắt 1,81S. | |
| Nguồn điện | 6V (4 pin số 5) |
| Phạm vi phát hiện lỗi và độ chính xác phát hiện | Khi chiều dài phát hiện là 3km, độ sâu chôn là 2m ngắn mạch xuống đất, và điện trở rò rỉ của lỗi rò rỉ nhỏ hơn 500kΩ, lỗi định vị đo lường chèn nhỏ hơn 0,2m. |
| Khi phát hiện lỗi đứt lõi có chiều dài 1km và độ sâu chôn 2m và cách điện tốt với mặt đất, lỗi định vị kiểm tra nhỏ hơn 0,4m. | |
| Chiều dài phát hiện thực tế có thể vượt quá 1-5km và độ sâu chôn là 2-3m. | |
| Khả năng chống nhiễu | Tín hiệu nhận được rõ ràng và có thể phát hiện lỗi dây ngầm dưới đường dây 220 kV. |
| Điều kiện làm việc của thiết bị | Thiết bị này có thể hoạt động liên tục trong môi trường có nhiệt độ môi trường -15 và áp suất khí quyển 86-108Kpa. |
