| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH Test |
| Chứng nhận: | CE、ISO |
| Số mô hình: | XHGG502 |
Máy định vị lỗi cáp ngầm XHGG502 tdr áp dụng máy tính tất cả trong một màn hình cảm ứng công nghiệp 12,1 inch và giao diện phần mềm vận hành đơn giản để thực hiện kiểm tra tương tác người-máy. Áp dụng các mạch tích hợp và thiết bị cấp công nghiệp, pin lithium-ion dung lượng lớn tích hợp, ổn định và đáng tin cậy, dễ sử dụng.
Máy dò lỗi cáp này là một thiết bị chuyên dụng để đo lường và phân tích trạng thái cáp điện và khoảng cách lỗi. Máy dò lỗi cáp này áp dụng sự kết hợp của công nghệ điện tử hiện đại và công nghệ máy tính để thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa, phân tích đồ họa, để hoàn thành đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp.
Máy định vị lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt cáp điện, cáp đồng trục tần số cao, cáp đèn đường, dây chôn của nhiều loại vật liệu với các tiết diện và môi trường khác nhau, cũng như lỗi rò rỉ điện trở cao và mạng nhấp nháy điện trở cao.

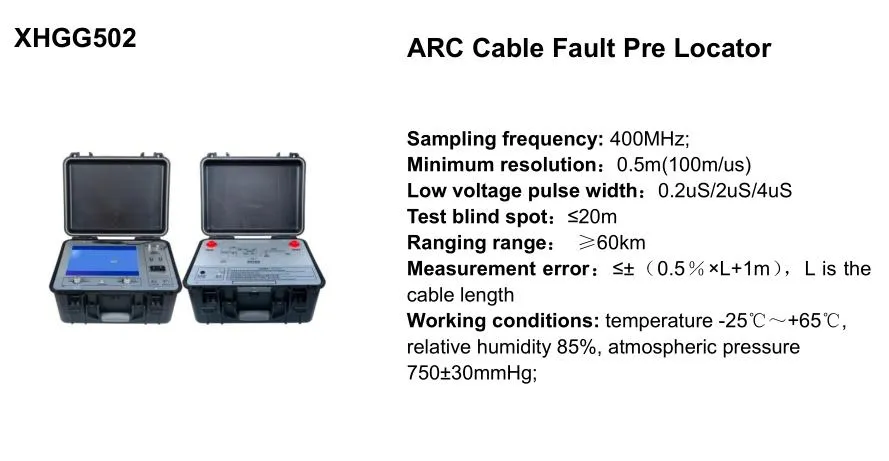

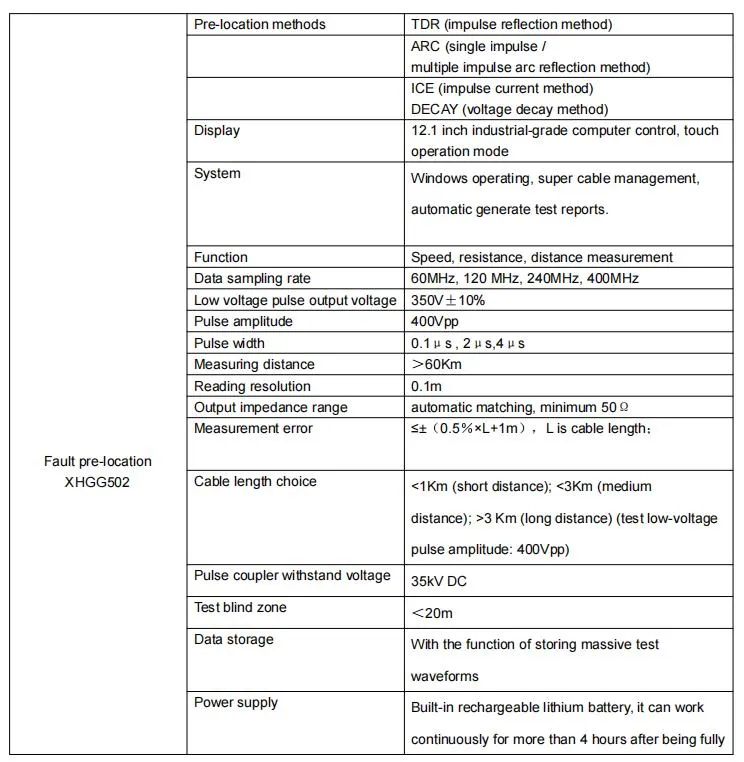

| Tên sản phẩm | Máy định vị sơ bộ lỗi cáp ngầm (TDR) |
| Kiểu máy | XHGG502 |
| MOQ | 1 Đơn vị |
| Chức năng chính | Để đo khoảng cách sơ bộ lỗi cáp ngầm |
| Tốc độ lấy mẫu dữ liệu | 60MHz, 120 MHz, 240MHz, 400MHz |
| Khoảng cách kiểm tra | >60Km |
| Chiều dài cáp kiểm tra được đặt | <1Km (short distance);<3Km (medium distance);>3Km (khoảng cách xa) |
| Biên độ xung | 400Vpp |
| Độ rộng xung | 0,1uS và 2uS |
| Độ phân giải đọc | 0,1m |
| Độ chính xác kiểm tra hệ thống | Nhỏ hơn 0,5m |
| Điện áp chịu đựng của bộ ghép xung | 38kVDC |
| Điều kiện làm việc | nhiệt độ -25℃~+55℃, độ ẩm tương đối 85%, áp suất khí quyển 750±30mmHg. |
| Phương pháp đo | Phương pháp xung điện áp thấp, phương pháp phóng điện áp cao, phương pháp đa xung |
Phát hiện chính xác và nhanh chóng lỗi cách điện chính của cáp điện có mức điện áp 35KV trở xuống; hiệu chỉnh chiều dài cáp; kiểm tra sơ bộ khoảng cách lỗi cáp

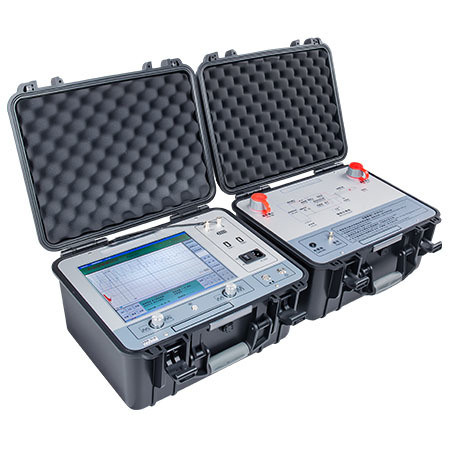

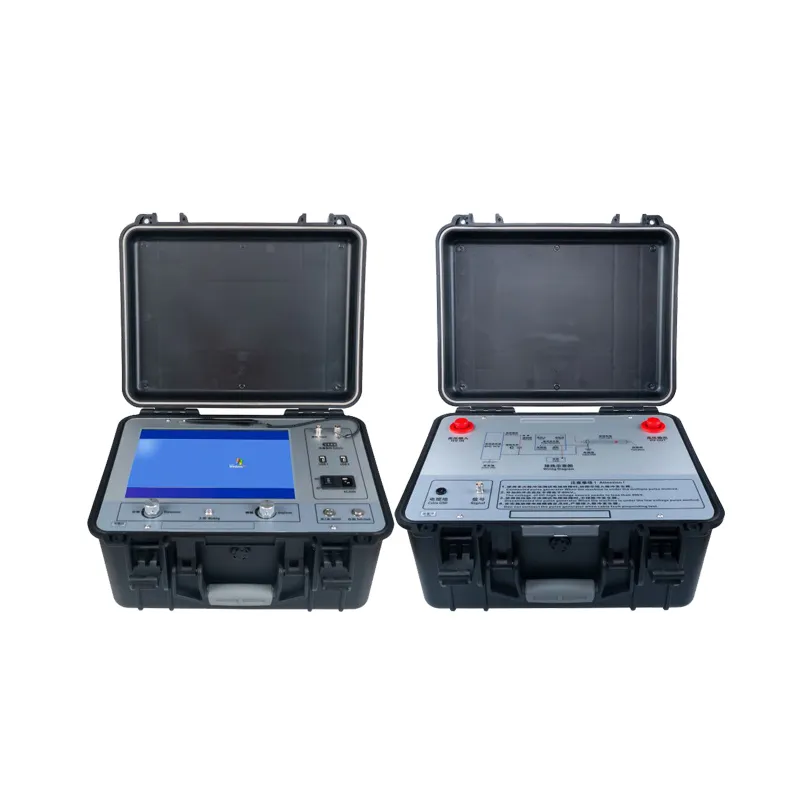

| Máy định vị sơ bộ lỗi cáp | XHGG502: để kiểm tra khoảng cách lỗi cáp, bao gồm một máy chủ và một bộ ghép nối |
Chào mừng bạn liên hệ với chúng tôi để biết thêm thông tin và dịch vụ.
Định vị sơ bộ lỗi cáp: bằng máy phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR), và phương pháp suy giảm điện áp cao (phóng điện) (DECAY), phương pháp phản xạ hồ quang (chụp đơn/chụp nhiều).
Có ba chế độ kiểm tra của XHGG502, xung điện áp thấp, phóng điện áp cao, chụp nhiều ARC.

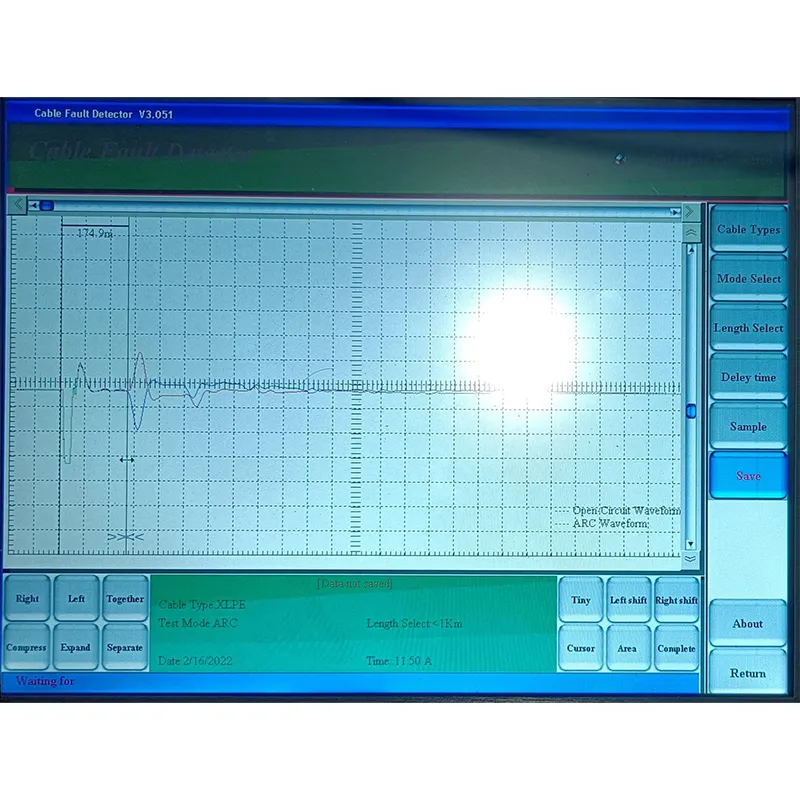

Hình dưới đây cho thấy khoảng cách lỗi cáp được đo bằng cách sử dụng chế độ kiểm tra chụp nhiều ARC của XHGG502.
Hình dưới đây cho thấy khoảng cách lỗi cáp được đo bằng cách sử dụng chế độ kiểm tra phóng điện áp cao của XHGG502.
Hình dưới đây cho thấy chiều dài cáp hoặc khoảng cách lỗi hở mạch cáp được đo bằng cách sử dụng chế độ kiểm tra xung điện áp thấp của XHGG502. Khi sử dụng phương pháp xung điện áp thấp, không cần kết nối máy phát xung điện áp cao. Các phương pháp kiểm tra khác phải được sử dụng kết hợp với máy phát xung điện áp cao.
