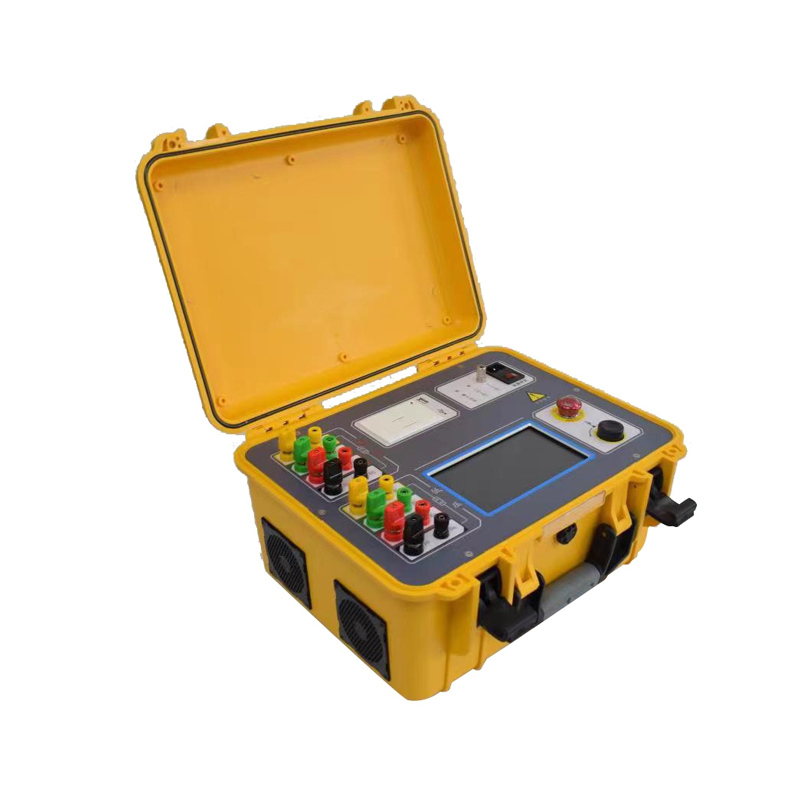

Máy đo điện trở DC ba pha | XHZ1320AX
Máy đo điện trở DC ba pha XHZ1320AX là thiết bị kiểm tra tốc độ thế hệ mới được phát triển để đo điện trở DC của máy biến áp. Tích hợp phương pháp mạch từ bão hòa, kiểm tra ba pha (cuộn dây Yn, Y và Delta) và chức năng khử từ tích hợp, thiết bị kiểm tra nhanh thế hệ mới này lý tưởng để đo điện trở DC của máy biến áp công suất lớn với tốc độ cao, độ chính xác cao và phạm vi đo rộng. Sau khi kết nối tất cả các dây kiểm tra, tất cả các mục kiểm tra điện trở DC có thể được hoàn thành mà không cần điều chỉnh lại dây.
Ứng dụng & Đối tượng mục tiêu: Được thiết kế cho các nhà sản xuất máy biến áp (kiểm tra giao nhận bán thành phẩm và thành phẩm), các công ty phát điện và cung cấp điện (kiểm tra bảo trì phòng ngừa), các đội vận hành trạm biến áp (kiểm tra lắp đặt và nghiệm thu bàn giao), các viện kiểm tra điện của bên thứ ba và các nhà máy công nghiệp trong các lĩnh vực đường sắt, khai thác mỏ và luyện kim cần xác minh nhanh điện trở DC của cuộn dây máy biến áp công suất lớn.
Thông số kỹ thuật chính
| Dòng điện đầu ra |
Một pha: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Ba pha: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Phạm vi đo (Một pha) |
Chế độ 20A: 0.5mΩ~1Ω; Chế độ 10A: 1.0mΩ~2Ω; Chế độ 5A: 10mΩ~4Ω; Chế độ 1A: 0.1Ω~20Ω; Chế độ 0.1A: 2.0Ω~200Ω; Chế độ 10mA: 50Ω~2kΩ; Chế độ <1mA: 500Ω~25kΩ |
| Phạm vi đo (Ba pha) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Độ chính xác |
±(số đọc×0.2%+2 chữ số) |
| Chế độ kiểm tra cuộn dây |
Cuộn dây Yn, Y và Delta (Delta); kiểm tra đồng thời ba pha với tính toán tỷ lệ mất cân bằng |
| Đánh giá độ ổn định |
Tự động tính toán tốc độ thay đổi điện trở trong vòng 5s, 15s và 30s để tránh đọc sai dữ liệu |
| Màn hình |
Màn hình cảm ứng điện dung màu công nghiệp 7 inch (1024×600); hoạt động kép qua điều khiển cảm ứng hoàn toàn hoặc núm xoay |
| Lưu trữ dữ liệu |
Bộ nhớ trong 200 nhóm; lưu trữ dữ liệu lớn qua ổ đĩa USB (FAT/FAT32) |
| Máy in |
Máy in nhiệt tích hợp để in báo cáo kiểm tra |
| Bảo vệ |
Bảo vệ quá áp 380V do đấu nhầm, điện áp ngược, đứt dây, mất điện và nối đất kém |
| Nguồn điện |
AC220V±10%, 50/60Hz |
| Nhiệt độ hoạt động |
-10°C~50°C |
| Độ ẩm tương đối |
<90%, không ngưng tụ |
| Kích thước |
400×315×223mm |
| Trọng lượng |
9kg |
Tính năng nâng cao
- Cuộn dây loại Yn, loại Y và loại Delta được kiểm tra theo cách tương tự như ba pha với tính toán tự động tỷ lệ mất cân bằng
- Dòng điện đầu ra tối đa 20A và phạm vi đo lên đến 25kΩ bao phủ hầu hết các yêu cầu kiểm tra tại chỗ và ngoài công trường
- Tích hợp phương pháp mạch từ bão hòa và chức năng khử từ để đo nhanh và đáng tin cậy máy biến áp lớn
- Đánh giá độ ổn định tự động qua tốc độ thay đổi điện trở trong vòng 5s, 15s và 30s để tránh đọc sai dữ liệu
- Bảo vệ hoàn chỉnh chống đấu nhầm 380V, điện áp ngược, đứt dây, mất điện và nối đất kém
- Màn hình màu công nghiệp 7 inch với hoạt động kép bằng điều khiển cảm ứng hoàn toàn hoặc núm xoay
- Máy in nhiệt tích hợp, 200 nhóm lưu trữ dữ liệu cục bộ và lưu trữ dữ liệu lớn qua ổ đĩa USB
- Kết nối dây kiểm tra một lần để hoàn thành tất cả các mục kiểm tra điện trở DC mà không cần điều chỉnh lại dây
Câu hỏi thường gặp
Q1: Dòng điện đầu ra tối đa của máy đo điện trở DC ba pha XHZ1320AX là bao nhiêu?
Dòng điện đầu ra một pha dao động từ 20A xuống đến <1mA (các chế độ 20A, 10A, 5A, 1A, 0.1A, 10mA và <1mA), trong khi đầu ra ba pha hỗ trợ 10A+10A, 5A+5A, 1A+1A và 0.1A+0.1A, bao phủ cả máy biến áp công suất lớn và nhỏ.
Q2: Loại kết nối cuộn dây nào có thể được kiểm tra?
Cuộn dây loại Yn, loại Y và loại Delta đều có thể được kiểm tra. Kiểm tra đồng thời ba pha được hỗ trợ và tỷ lệ mất cân bằng của ba pha được tính toán tự động, giúp cải thiện đáng kể hiệu quả kiểm tra tại hiện trường.
Q3: Máy đo có hỗ trợ khử từ không?
Có. Thiết bị tích hợp phương pháp mạch từ bão hòa và chức năng khử từ, làm cho nó trở nên lý tưởng để đo điện trở DC nhanh chóng của máy biến áp lớn đồng thời loại bỏ ảnh hưởng của từ dư lên độ chính xác của phép đo.
Q4: Các biện pháp bảo vệ tích hợp cho an toàn tại hiện trường là gì?
Máy đo cung cấp các biện pháp bảo vệ toàn diện chống đấu nhầm nguồn điện 380V, điện áp ngược, đứt dây kiểm tra, mất điện đột ngột và nối đất kém, đảm bảo hoạt động an toàn trong môi trường khắc nghiệt tại hiện trường.
Q5: Kết quả kiểm tra được lưu trữ và in như thế nào?
Tối đa 200 nhóm dữ liệu kiểm tra có thể được lưu trữ cục bộ và dữ liệu lớn có thể được xuất qua giao diện USB (ổ đĩa USB định dạng FAT/FAT32). Máy in nhiệt tích hợp cho phép in báo cáo kiểm tra ngay tại công trường.
