| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XGG501D |

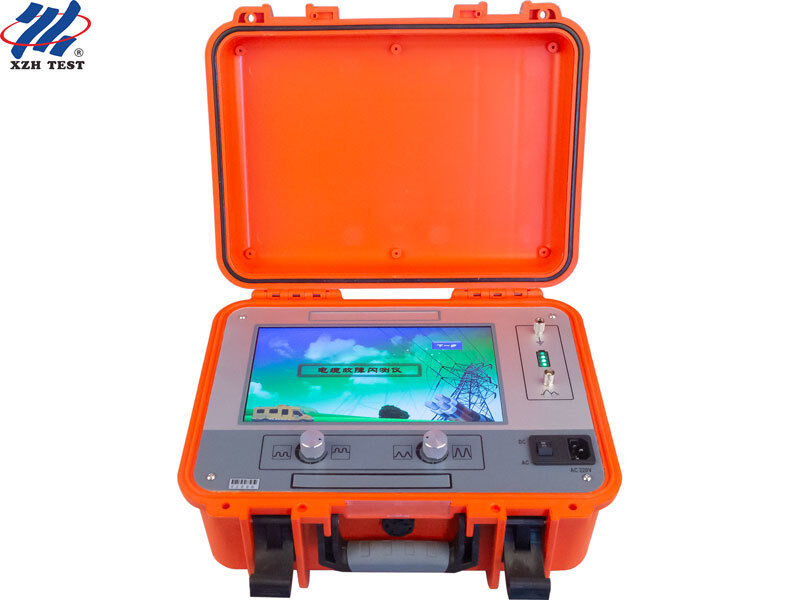

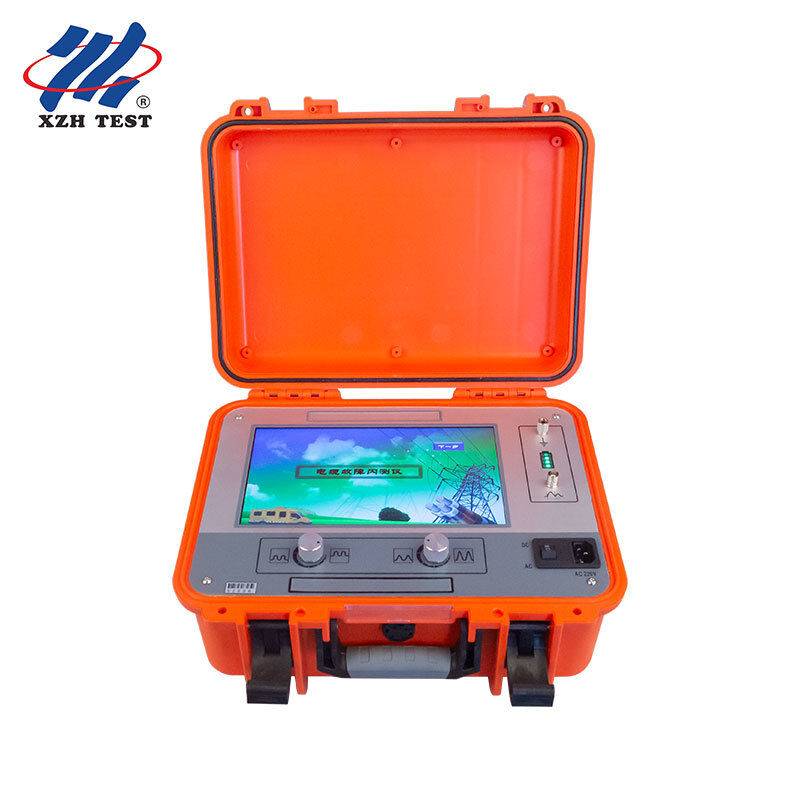

Khép lại, sẵn sàng hoạt động, chỉ có một người.XHGG501D TDR Cable Fault Locator nặng dưới 5kg, khởi động trong vài giây, và chạy bằng pin lithium tích hợp sẵn không có máy phát điện, không có trợ lý, không có sự chậm trễ thiết lập.Từ phía sau của một chiếc xe tải dịch vụ đến một dấu vết trực tiếp trong vòng chưa đầy 2 phút.
XHGG501D là một thiết bị định vị lỗi cáp dựa trên TDR được thiết kế để chẩn đoán nhanh tại chỗ.nó loại bỏ sự phức tạp liên quan đến các dụng cụ cấp phòng thí nghiệm. Các nhà điều hành kết nối các dây dẫn thử nghiệm, chọn phạm vi cài đặt trước, và nhấn bắt đầu - công cụ tự động thu thập, lấy mẫu và xử lý hình dạng sóng để xác định khoảng cách lỗi.Hỗ trợ cả hai phương pháp lấy mẫu xung điện áp thấp và flashover, XHGG501D bao gồm lỗi kháng thấp, mạch mở, mạch ngắn, rò rỉ lỗi kháng cao, và flashover lỗi kháng cao trên cáp điện, cáp điều khiển,cáp truyền thôngĐược xây dựng trong một khung bảo vệ IP54 và được cung cấp bởi một pin lithium có thể thay thế, nó là công cụ được lựa chọn cho các đội bảo trì tiện ích, nhà thầu điện,và các kỹ sư dịch vụ thực địa cần kết quả đáng tin cậy mà không có đường cong học tập.
Từ Van đến Trace dưới 2 phútHầu hết các máy tìm lỗi cáp giả định một môi trường được kiểm soát: năng lượng ổn định, một bàn làm việc và một nhà điều hành được đào tạo có thời gian để cấu hình.30 PMĐây là hình ảnh của một cuộc triển khai điển hình:
0:00
Không có chu kỳ sưởi ấm, không có quy trình hiệu chuẩn.
0:30
Kết nối dây thử nghiệm. cáp đơn-Q và cáp kép-Q được cắm trực tiếp. không cần hộp chuyển đổi.
0:45
Điện vào, pin lithium tích hợp, không có máy phát điện, không có dây mở rộng, màn hình cảm ứng sẵn sàng
1:15
Chọn phạm vi đặt trước. 300m, 1km, 3km, hoặc 16km. Một lần nhấn.
1:45
Phân tích tự động đánh dấu điểm uốn cong hình sóng.
Không có máy tính xách tay, không có phần mềm bên ngoài, không có đào tạo chuyên môn.
Chiếc màn hình cảm ứng 10 inch có ý nghĩa gì trong lĩnh vực này?Nhiều máy kiểm tra lỗi cáp "đèn" được cung cấp với màn hình kháng 4.3 inch hoặc 5 inch đòi hỏi một bút stylus và giả định ánh sáng trong nhà.XHGG501D sử dụng một màn hình LCD TFT đầy đủ 10 inch cùng loại màn hình được tìm thấy trên máy tính bảng với hoạt động cảm ứng hoạt động bằng bàn tay găng tayĐây không chỉ là về mặt thẩm mỹ:
XHGG501D lấy mẫu ở tốc độ thực 100MHz 100 triệu điểm dữ liệu mỗi giây mà không cần phần mềm can thiệp.công cụ đạt 0.5m độ phân giải tối thiểu, đủ để phân biệt một lỗi tại một khớp dây cáp từ một lỗi bên trong chính khớp.thu hút xung phản xạ bất kể nó đạt 0.2μs (phạm vi lỗi gần) hoặc 80μs (phạm vi lỗi xa). Kết hợp với vùng mù ≤20m một trong những tốt nhất trong lớp của nó XHGG501D có thể phát hiện một cách đáng tin cậy các lỗi từ các đầu cuối đầu ra ra ngoài.
Các thông số kỹ thuật chính| Parameter | Giá trị | Chú ý |
|---|---|---|
| Tần suất lấy mẫu | 100MHz | Lấy mẫu phần cứng trong thời gian thực, không có can thiệp |
| Độ phân giải tối thiểu | 0.5m | Với xung 0.1μs ở khoảng cách 300m |
| Phạm vi thử nghiệm | ≤16km | Cài đặt trước: 300m / 1km / 3km / 16km |
| Khu vực mù thử nghiệm | ≤ 20m | Khám phá đáng tin cậy từ đầu cuối đầu ra |
| Lỗi đo | ≤ ± 0,5%*L+1m) | L = chiều dài cáp được thử nghiệm |
| Độ rộng xung | 0.1μs / 2μs | Nhỏ xung cho gần, rộng xung cho xa |
| Phương pháp thử nghiệm | Nhịp LV + flashover | Hai chế độ bao gồm toàn bộ phổ lỗi |
| Hiển thị | Màn hình LCD TFT 10 inch | Touch + nút mã hóa hoạt động kép |
| Bệ hạ | Điều khiển tập trung MCU | Kiến trúc chip duy nhất cho độ tin cậy |
| Pin | Lithium-ion tích hợp | Hoạt động không dây, có thể đổi trường |
| Điện vào | AC 220V ± 10% | Sạc chính và hoạt động trực tiếp |
| Bảo vệ | IP54 | Chassis chống bụi, chống phun nước |
| Nhiệt độ hoạt động | -20°C~+60°C | Bao bì nhiệt độ ngoài trời đầy đủ |
| Độ ẩm tương đối | < 90% | Không ngưng tụ |
| Tuân thủ | CE, ISO |
| Điểm | Qty | Điểm | Qty |
|---|---|---|---|
| Máy tìm lỗi cáp (Host) | 1 | Cáp đơn-Q (1.5m) | 1 |
| Cáp dual-Q (2m) | 1 | Máy lấy mẫu | 1 |
| Đường dây điện (1.8m) | 1 | Bơm an toàn | 1 |
| Sợi dây đất | 1 (không cần thiết) | Sổ tay người dùng | 1 |
| Danh sách này ️ góc trường di động | Alt Listing Âm góc hệ thống nhập | |
|---|---|---|
| Trọng tâm chính | Việc triển khai một người nhanh chóng, từ xe tải đến dấu vết trong vòng 2 phút. | Đầu tư lần đầu tiên kiểm tra lỗi cáp, tổng chi phí sở hữu |
| Chủ đề trực quan | Màu cam màu nâu ️ sẵn sàng hoạt động, tầm nhìn | Xanh ️ khả năng tiếp cận, rào cản nhập cảnh thấp |
| Tốt nhất cho | Đội bảo trì tiện ích, nhà thầu dịch vụ thực địa | Các công ty tiện ích nhỏ, nhà thầu điện mở rộng dịch vụ cung cấp |
| Nhấn mạnh nội dung | Tốc độ triển khai, lợi ích trường hiển thị 10 inch, lấy mẫu thời gian thực 100MHz | So sánh dòng sản phẩm, phân tích chi phí cho mỗi thử nghiệm, lộ trình nâng cấp |
Yêu cầu một báo giá hoặc hỏi về một đơn vị demo cho đánh giá đội ngũ thực địa của bạn.
