XHDD503E Máy xác định vị trí lỗi cáp với đồng bộ âm thanh-từ tính cho cáp ngầm

Máy tìm lỗi cáp sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của các điểm lỗi cáp.Một máy phát điện xung cao điện áp gây ra flashover xả tại điểm lỗi, và các sóng rung, sóng âm thanh và sóng điện từ được phát hiện bởi đầu dò đặc biệt của thiết bị để xác định vị trí lỗi chính xác.

• 5-inch cảm ứng LCD độ sáng cao đảm bảo khả năng hiển thị dưới ánh sáng mặt trời
• 4 chế độ thử nghiệm: tiêu chuẩn, nâng cao, giảm tiếng ồn và tùy chỉnh
• 4 chức năng định vị: đồng bộ hóa âm thanh - từ, âm thanh thuần túy, từ thuần túy và điện áp bước
• Công nghệ giảm tiếng ồn nền với nhiều tùy chọn lọc
• Được trang bị chức năng BNR và tắt âm
• Khả năng chỉ định độ lệch đường dẫn
• Cảm biến tín hiệu cách ly vật lý nhiều lớp với chỉ số chống nước IP65
• Pin lithium tích hợp dung lượng lớn với thời gian chờ dài và bộ sạc nhanh
• Thiết kế nhỏ gọn, nhẹ với giao diện người máy đơn giản

1Phương pháp đồng bộ âm thanh từ tính:Kết hợp phép đo âm thanh truyền thống với phát hiện tín hiệu điện từ để xác định vị trí lỗi chính xác bằng cách đo sự khác biệt thời gian giữa các tín hiệu.

2Phương pháp âm thanh thuần túy:Sử dụng xung điện cao để tạo ra âm thanh xả tại các điểm lỗi, được phát hiện bởi các cảm biến âm thanh nhạy cảm để xác định vị trí chính xác.

3Phương pháp từ tính thuần túy:Phát hiện tín hiệu xung thông qua cuộn dây cảm ứng để xác định đường dẫn cáp và vị trí lỗi.

4Phương pháp khung A:Sử dụng các phép đo khác biệt tiềm năng để xác định vị trí lỗi mặt đất trong cáp chôn bằng cách phát hiện những thay đổi trong đặc điểm trường điện.

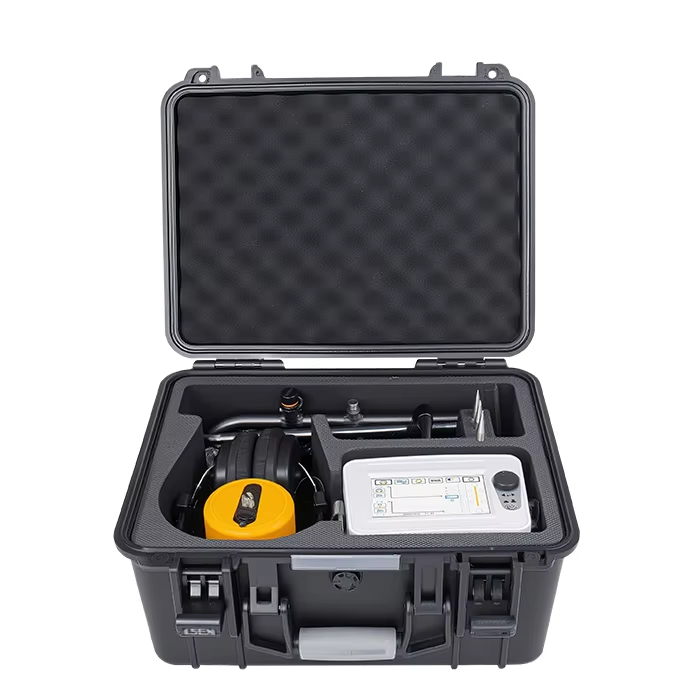

• Đơn vị xác định lỗi cáp chính
• Máy thăm dò với thanh kết nối
• Tai nghe cho tín hiệu phản hồi
• Cáp tín hiệu 7 lõi
• Bộ sạc
• Khung A cho thử nghiệm điện áp bước
• Cáp kết nối khung A
• Phụ kiện chân đất

Các chỉ báo màu đỏ và màu xanh lá cây cho thấy sự thay đổi cường độ tín hiệu khi bạn tiếp cận điểm lỗi,với độ lệch tối đa xảy ra khoảng 5 mét trước và sau vị trí lỗi.
