| Place of Origin: | China |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO |
| Model Number: | XZSC-60Q |

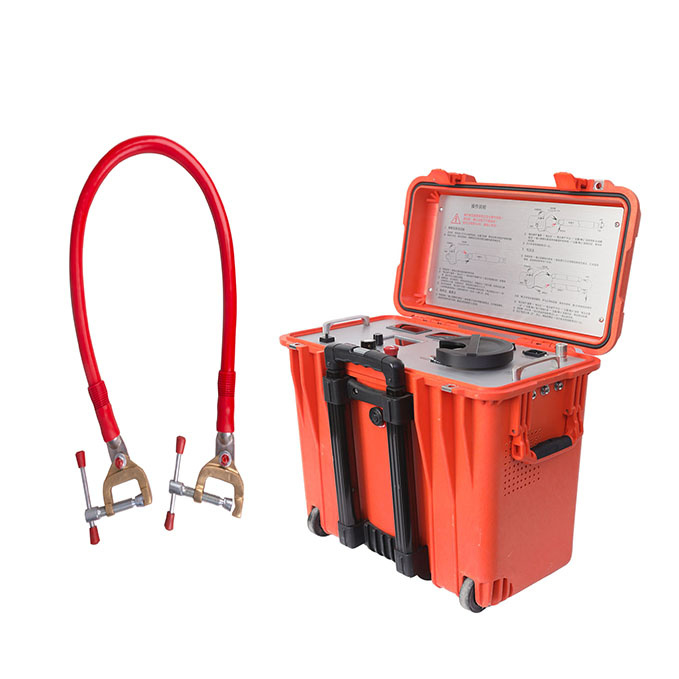

Địa điểm lỗi cáp cầu thông minh, thiết lập đốt qua và cầu thông minh trong một. điện áp định giá trong chế độ đốt là 60kV, mạch ngắn hiện tại là 400mA,có thể nhanh chóng đốt cháy lỗi kháng cao để kháng thấp. Đánh giá hiện tại làm việc của cây cầu thông minh là 750mA, làm tăng đáng kể độ chính xác của vị trí lỗi. Nó đặc biệt phù hợp với vị trí lỗi cách điện cao áp,hệ thống cáp phức tạp và dài, chẳng hạn như vị trí lỗi cách nhiệt của cáp điện áp cao phức tạp với đầu cuối GIS và kết nối chéo.Vị trí có thể được hoàn thành một cách nhanh chóng mà không cần phải loại bỏ các công tắc GIS và kết nối chéo mạch ngắnCây cầu vị trí lỗi cáp thông minh có thể được sử dụng để xác định vị trí của tất cả các lỗi cách nhiệt cáp và vỏ ngoại trừ một số lỗi đường ngắn.
Tính năng: 1. Thiết bị sử dụng nguồn điện chuyển đổi để tạo thành nguồn dòng điện cố định điện áp cao, điện áp cao và dòng điện ổn định. 2.Các mô-đun phát hiện cầu được tích hợp với một màn hình LCD lớn hiển thị ở tiềm năng cao. Nút điều khiển trên bảng điều khiển là tại tiềm năng mặt đất và cầu được điều khiển thông qua thanh cách nhiệt.Lớp chắn đan xen bằng lưới đồng được đặt vững chắc và an toàn để sử dụng. Phương pháp đo kháng cự bốn đầu tránh lỗi kháng cự chì.Điện áp cao, trọng lượng nhẹ, dễ vận hành. 5.Phương pháp cầu không có điểm mù so với phương pháp phản xạ sóng,và đặc biệt phù hợp để xác định các điểm vỡ của dây cáp ngắn và gần đầu. 6.Điện áp cao và dòng điện cao đặc biệt phù hợp với việc xác định lỗi của cách điện và vỏ của hệ thống cáp cao áp phức tạp với chiều dài lớn và đường cắt lớn.
Các thông số kỹ thuật
| Đốt qua chế độ | Điện áp đầu ra | 0 ~ 60kV Điều chỉnh liên tục |
| Điện mạch ngắn | 400mA | |
| Một mô hình cầu | Điện áp đầu ra | 0 ~ 4kVĐiều chỉnh liên tục |
| Điện mạch ngắn | 750mA | |
| LCD Màn hình hiển thị | 3Màn hình màu TFT.5 inch | |
| Độ chính xác vị trí | ± 0,2%·L+1) m | |
| Phạm vi thử nghiệm | 1 ~ 50000m | |
| Bàn phím hoạt động | Một hoạt động quan trọng | |
| Nguồn cung cấp điện | 220V AC±10%,50Hz | |
| sức mạnh | 2kVA, nguồn điện máy phát điện (cao hơn 2kW) | |
| trọng lượng | 29kg | |
| Kích thước (chiều dài × chiều rộng × chiều cao) | 30cm 46cm 50cm | |
| Nhiệt độ hoạt động | -10oC~+55oC | |
Bao bì và vận chuyển
Danh sách đóng gói
| số hàng loạt | tên | số lượng |
| 1 | Vị trí lỗi cáp cầu thông minh cơ thể chính | 1 |
| 2 | Hộp thử cầu | 1 |
| 3 | Chất bảo hiểm dự phòng (10A, 5×20) | 5 |
| 4 | Bao gồm phụ kiện | 1 |
| 5 | Phụ kiện phụ kiện túi | |
| 5.1 | Đường thử vị trí cầu | 1 |
| 5.2 | Bị đốt qua đường đầu ra nguồn | 1 |
| 5.3 | Khâu ngắn vị trí cầu kháng cự thấp | 1 |
| 5.4 | Sợi dây ngắn đặc biệt cho vị trí cầu | 1 |
| 5.5 | Sợi dây đất chuyên dụng | 1 |
| 5.6 | Sợi dây đất thanh xả | 1 |
| 5.7 | cáp điện | 1 |
| 5.8 | thanh xả | 1 |
| Phụ kiện tùy chọn | ||
| 10m dây chuyền kết nối ngắn kháng cự thấp (có thể được sử dụng cho các cáp 110kV ~ 220kV) |
1 | |
| Bộ dụng cụ tháo dây cáp | 1 |
