| Place of Origin: | Xi'an, Shaanxi, China |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |
| Model Number: | XHHV535-4T |
Được thiết kế cho:Đội bảo trì mạng cáp 35kV, nhà thầu định vị lỗi, đội thử nghiệm trạm phụ tiện ích
Giá trị cốt lõi:Một máy phát điện 35kV được xây dựng đặc biệt không có chuyển đổi nhiều điện áp, không có sự thỏa hiệp. 2450 joule năng lượng xả tối ưu hóa cho một lớp điện áp,với ba chế độ hoạt động để phù hợp với chiến lược vị trí lỗi của bạn.
Máy phát sóng đa điện áp thỏa hiệp ở mỗi bước điện áp giá trị tụ, thời gian xả và phân phối năng lượng được tính trung bình trên các phạm vi.XHHV535-4T loại bỏ sự thỏa hiệp này bằng cách dành toàn bộ giai đoạn năng lượng và tụ 4μF cho lớp 35kVKết quả: 2450 joule năng lượng xả sạch, được kiểm soát tối ưu hóa cho các mạng cáp điện áp trung bình từ 33kV đến 35kV.
Đối với các công ty tiện ích và nhà thầu có đội xe hoạt động chủ yếu trên các cáp phân phối và cáp truyền phụ 35kV, một đơn vị chuyên dụng có nghĩa là không có lỗi chọn điện áp,không có năng lượng ngẫu nhiên ở phạm vi sai, và đặc điểm tăng liên tục trên mọi sự kiện vị trí lỗi.
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi điện áp đầu ra | 035 kV DC, điều chỉnh liên tục |
| Capacitor bên trong | 4 μF (dành cho phạm vi 35kV) |
| Năng lượng xả tối đa | 2,450 J (ở 35kV / 4μF) |
| Đánh giá điện áp | 2 kVA |
| Độ chính xác đo HV | 2Bộ chia điện áp cấp.5, đồng hồ analog kép (kV + mA) |
| Chế độ hoạt động | DC chịu đựng · Nhịp đơn (bản tay) · Chu kỳ tự động (khoảng khoảng 5 giây) |
| Hệ thống an toàn | Khóa bắt đầu ở vị trí không, xả điện tụ tự động khi dừng, bảo vệ quá điện / quá điện áp |
| Các chức năng bổ sung | Mô-đun lấy mẫu hình sóng lỗi cáp tích hợp (khả năng ra Q9 cho định vị TDR), chế độ thử nghiệm điện áp chịu DC |
| Kích thước | Thiết kế gắn trên xe tải với các vòng quay tích hợp và tay cầm vận chuyển |
| Trọng lượng | ~ 119 kg |
| Cung cấp điện | AC 220V ± 10%, 50Hz ± 2Hz (những tần số khác có thể được tùy chỉnh) |
| Nhiệt độ hoạt động | -20°C đến +50°C |
| Hiển thị | Máy đo analog kép ‡ voltmeter + ammeter |
| Thương hiệu / Nguồn gốc | XZH TEST / Xi'an, Shaanxi, Trung Quốc |
| Chứng nhận | CE, ISO |
2450J so với các máy phát điện đa điện áp điển hình:Ở 35kV với 4μF, XHHV535-4T tạo ra năng lượng xả nhiều hơn 20% so với các đơn vị đa điện áp ở các cài đặt tương đương. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

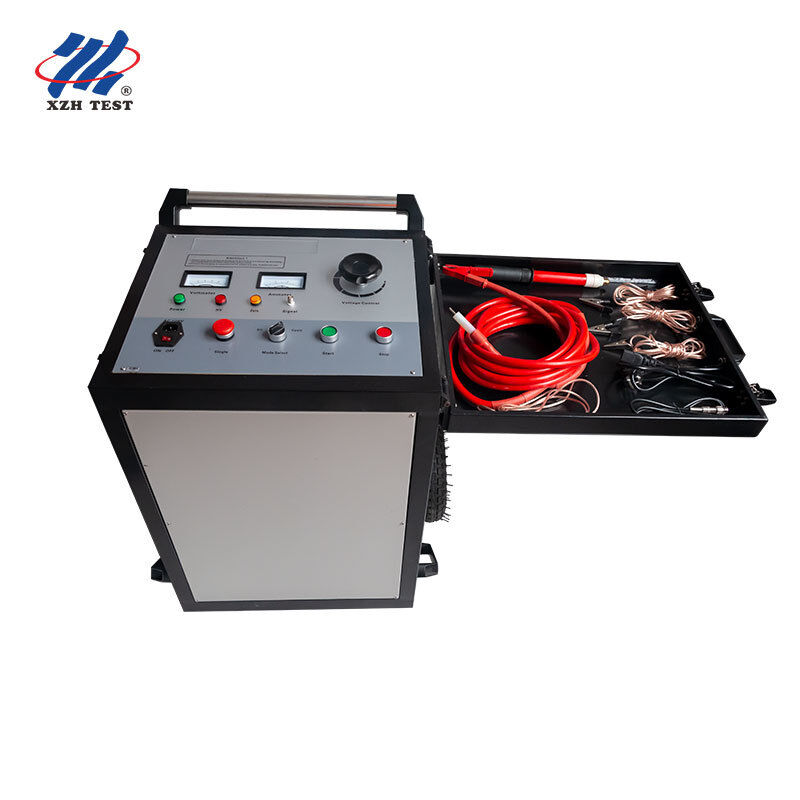

Định dạng điều khiển của XHHV535-4T theo một trình tự hoạt động hợp lý từ trái sang phải, giảm thiểu thời gian đào tạo và giảm lỗi của người vận hành trong điều kiện thực địa:
| Điều khiển / Chỉ báo | Chức năng |
|---|---|
| Ammeter / Voltmeter | Máy đo tương tự hai cấp độ 2,5 ️ Ammeter bên trái hiển thị dòng điện phía điện áp thấp, voltmeter bên phải hiển thị đầu ra HV thời gian thực trong kV |
| Chỉ số không (màu vàng) | Ánh sáng khi nút điều khiển điện áp ở vị trí bằng không |
| Chỉ số HV (màu đỏ) | Đèn khi đầu ra điện áp cao hoạt động: phục vụ như một cảnh báo trực quan cho tất cả nhân viên trong khu vực thử nghiệm |
| Chỉ số công suất (Xanh) | Chứng minh đầu vào AC 220V có mặt sau khi công tắc nguồn chính được tham gia |
| Chọn chế độ | Chuyển đổi xoay ba vị trí: DC Chống · Nhịp đơn · Chu kỳ tự động |
| Nút khởi động | Cho phép đầu ra HV chỉ có hiệu quả ở vị trí không (đóng nối bắt đầu bằng không). |
| Nút dừng | Ngay lập tức cắt đầu ra HV, rơi khởi động rơle và kích hoạt tự động điện tụ xả |
| Nút điều khiển điện áp | Điều chỉnh liên tục từ 0 đến 35kV ️ xoay theo chiều kim đồng hồ làm tăng công suất. |
Q: Làm thế nào một máy phát sóng điện áp cao hoạt động trong phát hiện lỗi cáp?
Máy phát điện giật phát ra một xung năng lượng cao vào cáp bị lỗi, tạo ra một vòng cung điện áp cao được kiểm soát tại điểm lỗi.Vòng cung này tạo ra cả tín hiệu âm thanh (tiếng đập mạnh có thể phát hiện bởi micro mặt đất) và xung điện từ (có thể phát hiện bởi một máy thu cảm ứng)Bằng cách kết hợp các thời gian đến tín hiệu âm thanh và điện từ, các nhà điều hành có thể xác định chính xác vị trí lỗi với một kỹ thuật được gọi là đồng bộ âm thanh - từ tính.
Q: Tôi nên chọn phạm vi điện áp nào cho các loại cáp khác nhau?
Lựa chọn điện áp theo điện áp hoạt động định giá của cáp như một hướng dẫn chung. Đối với cáp điện áp thấp (tối đa 1kV), sử dụng phạm vi 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), sử dụng điện áp cao hơn.phạm vi 16kV là thích hợpĐối với cáp truyền điện cao (từ 35kV trở lên), sử dụng phạm vi 32kV.Luôn tham khảo các thông số kỹ thuật điện áp thử nghiệm tối đa của nhà sản xuất cáp và đảm bảo tất cả các thông lệ an toàn được duy trì trong quá trình vận hành điện áp cao.
Q: Những biện pháp phòng ngừa an toàn nào phải được tuân thủ trong quá trình vận hành máy phát điện giật?
Kiểm tra máy phát điện điện áp cao đòi hỏi các giao thức an toàn nghiêm ngặt. Luôn luôn kiểm tra cáp được hoàn toàn khử năng lượng và cách ly khỏi tất cả các nguồn điện trước khi kết nối.Thiết lập một đường viền an toàn tối thiểu 5 mét xung quanh khu vực thử nghiệm với các dấu hiệu cảnh báo. Tất cả nhân viên phải đeo thiết bị PPE thích hợp bao gồm quần áo cung, găng tay cách nhiệt HV và giày cao gót điện bao trùm.dừng khẩn cấp, và khóa điện áp bằng không cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ nên thay thế các quy trình an toàn thích hợp.
Q: Lợi thế của nhiều mức năng lượng (Joule) trên đơn vị này là gì?
Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau.864J1024J) là lý tưởng cho xác nhận lỗi ban đầu và xác định các lỗi kháng cự cao nơi năng lượng quá mức có thể làm xấu đi thiệt hại của cáp. Năng lượng trung bình (1225J?? 2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các phương pháp xác định lỗi thông thường. Năng lượng cao (2450J +) được dành riêng cho các cáp rất dài, kịch bản chôn sâu,hoặc lỗi nghịch điện cao đòi hỏi tạo cung mạnh hơn để tạo ra một dấu hiệu âm thanh có thể phát hiệnLựa chọn ba cấp cho phép các nhà khai thác phù hợp với năng lượng sản xuất với điều kiện thực địa.
Hỏi: Bảo hành và hỗ trợ nào được bao gồm với máy phát sóng này?
Bảo hành tiêu chuẩn 12 tháng chống lại các khiếm khuyết sản xuất với hỗ trợ kỹ thuật suốt đời. CE và ISO 9001: 2015 được chứng nhận. Mỗi đơn vị bao gồm bộ tạo sóng, cáp đầu ra HV, cáp đất,thanh xả, hướng dẫn sử dụng và giải pháp vận chuyển bảo vệ. lắp đặt tại chỗ, cho phép và đào tạo an toàn cho người vận hành có sẵn theo yêu cầu.và HV diode được lưu trữ để thay thế nhanh chóng.
