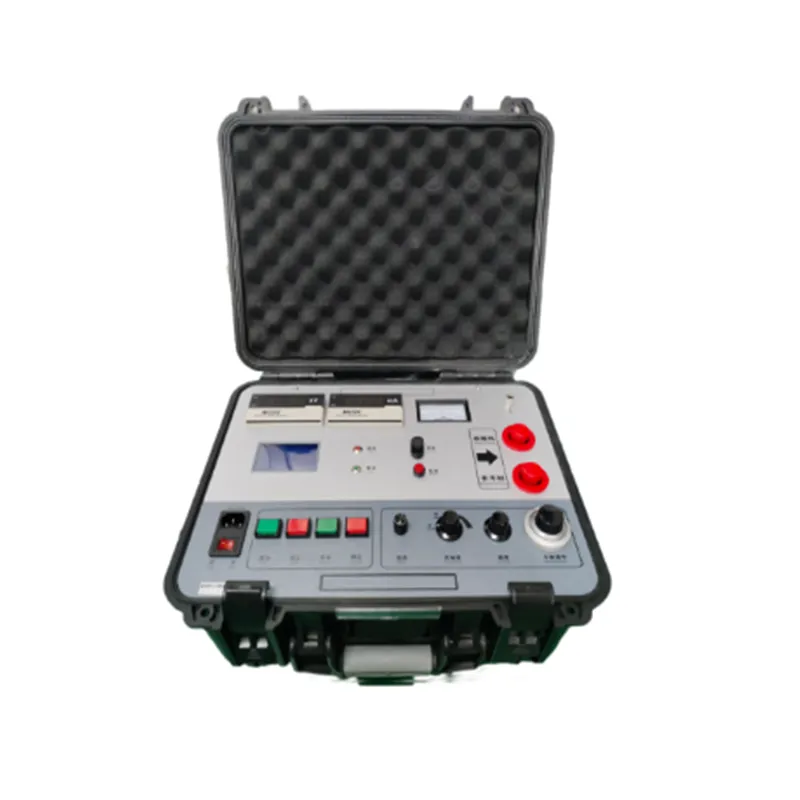

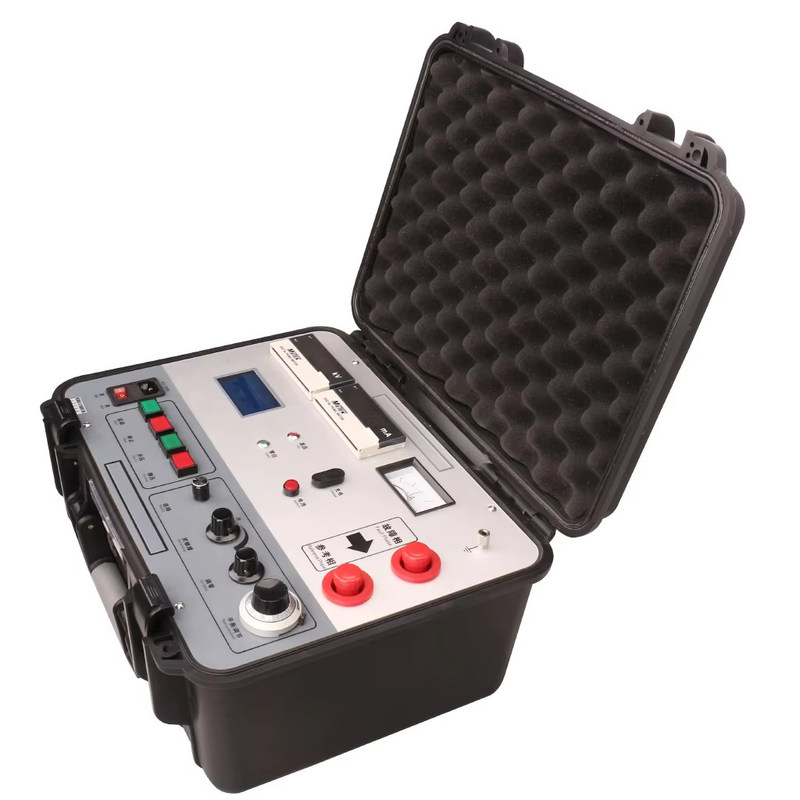

Thiết bị kiểm tra lỗi vỏ bọc ngoài cáp điện cao thế cầu HV 7500V

Name: Thiết bị kiểm tra lỗi vỏ bọc ngoài cáp điện cao thế cầu HV 7500V
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 1950 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE ISO
Số mô hình:	XHHG521A

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE ISO

Số mô hình:

XHHG521A

Tên sản phẩm:

Lỗi Lỗi Lỗi trước

Điện áp không tải:

≥7500V

Dòng điện ngắn mạch:

≥40mA

Cung cấp năng lượng làm việc:

AC 220V ± 10% 50Hz ± 1Hz

Làm nổi bật:

High Light

Làm nổi bật:

Máy kiểm tra cáp điện 7500V

Định vị lỗi vỏ cầu HV

Máy phát hiện lỗi vỏ cáp

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

1950USD

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

1000 đơn vị mỗi năm

Mô tả sản phẩm

Thông tin cơ bản.

Model NO.

XHHG521A

Chế độ kiểm tra

Kiểm tra đã lưu

Vùng kiểm tra

Cáp hình thành

Nguồn

Điện

Chứng nhận

CE, ISO

Tùy chỉnh

Màu

Đen

Điện áp không tải

0~4000V

Dòng ngắn mạch

≥40mA

Độ chính xác định vị

± (0.2% * L ± 1) Mét

Trọng lượng

5.5kg

Nguồn điện làm việc

AC 220V+/-10% 50Hz

Gói vận chuyển

Gỗ

Thông số kỹ thuật

5.5kg

Thương hiệu

XZH TEST

Xuất xứ

Trung Quốc Tây An

Mã HS

854320100

Năng lực sản xuất

100 chiếc / năm

Mô tả sản phẩm

Giới thiệu
Máy kiểm tra lỗi vỏ ngoài cáp XHHG521A được thiết kế dựa trên nguyên tắc cầu MURRAY và có thể được sử dụng để xác định vị trí các điểm hỏng của các loại dây và cáp khác nhau và các điểm lỗi không bị hỏng nhưng có giá trị điện trở cách điện thấp.

Thiết bị sử dụng bộ điều chỉnh điện áp và máy biến áp loại R để tạo thành nguồn dòng điện không đổi cao áp, và thao tác nút có thể tăng hoặc giảm điện áp. Điện áp không tải là 7500V, dòng ngắn mạch là 100mA, và một bộ khuếch đại và điện kế có độ nhạy cao được sử dụng để chỉ ra sự cân bằng. Nó tạo thành một cầu cân bằng với một chiết áp tỷ lệ, và toàn bộ được đặt ở thế cao. Cáp đo là một cáp cao su cao áp hai lõi được thiết kế đặc biệt. Phương pháp đo điện trở bốn đầu được sử dụng để tránh sai sót do điện trở dây dẫn. Toàn bộ bảng điều khiển ở thế thấp. Thao tác một chạm, nhập chiều dài cáp và tự động tính toán khoảng cách lỗi. Nguồn điện áp cao và cầu được tích hợp trong một hộp bảo vệ di động. Do đó, thiết bị có điện áp cao, trọng lượng nhẹ, dễ vận hành và sử dụng an toàn.

Cầu cao áp đặc biệt thích hợp cho
1. Điểm hỏng điện trở cao của cáp sau khi đặt, đặc biệt là điểm hỏng điện trở cao tuyến tính khó đốt thành điện trở thấp, chẳng hạn như điểm hỏng điện trở cao tuyến tính của mối nối trung gian cáp.
2. Điểm hỏng kiểu đánh thủng. Sau khi hỏng, nguồn dòng điện không đổi có thể duy trì hồ quang, một dòng điện ổn định chạy qua cầu và cầu có độ nhạy đủ.
3. Các khuyết tật chưa bị hỏng nhưng có điện trở thấp, chẳng hạn như các khuyết tật cách điện được tìm thấy bằng máy đo megohm có điện trở cáp thấp nhưng không bị hỏng dưới điện áp hoạt động.

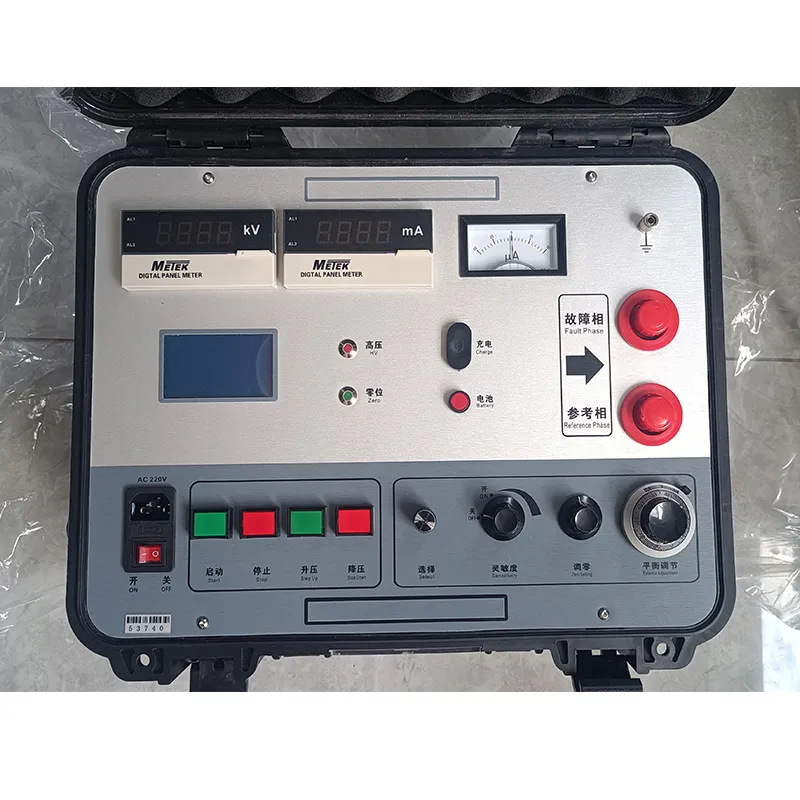

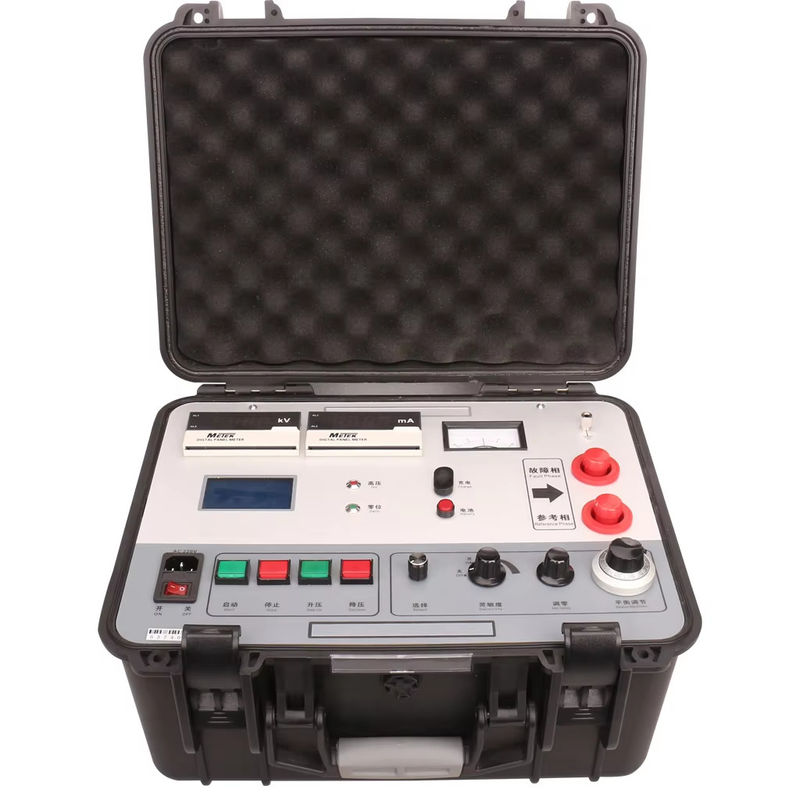

Thiết bị kiểm tra lỗi vỏ bọc ngoài cáp điện cao thế cầu HV 7500V 1

Điện áp đầu ra có thể điều chỉnh;
Có độ chính xác và ổn định cao;
Áp dụng bộ khuếch đại và điện kế có độ nhạy cao để chỉ ra sự cân bằng;
Bảo vệ bằng không;
Tự động kiểm tra các điểm lỗi, nhưng vẫn giữ lại các chức năng kiểm tra thủ công;
So với phương pháp phản xạ sóng, phương pháp cân bằng cầu không có vùng mù và được sử dụng để xác định điểm hỏng của cáp ngắn và gần các đầu.

Điện áp không tải	≥7500V
Dòng ngắn mạch	≥100mA (khi điều chỉnh cân bằng, nên đặt ở mức 5~40mA);
Độ chính xác định vị	±(0.2%·L±1)m
Trọng lượng	25kg
Nguồn điện	AC 220V (±10%), 50Hz±1Hz; Pin tích hợp 8.4V.
