Công cụ nhận dạng cáp thông minh đa chức năng

Mô tả sản phẩm

1. Điều kiện cơ bản và điều kiện làm việc

2. Thông số kỹ thuật của bộ phát

Thiết bị nhận dạng cáp trực tiếp 505DS, còn được gọi là thiết bị nhận dạng cáp, thiết bị nhận dạng cáp đa chức năng và thiết bị nhận dạng cáp thông minh, được thiết kế dành cho các kỹ sư cáp điện và công nhân cáp để giải quyết các vấn đề kỹ thuật về nhận dạng cáp. Người dùng có thể xác định chính xác một trong các cáp mục tiêu từ nhiều cáp thông qua thiết bị, để tránh vô tình cưa các cáp trực tiếp và gây ra tai nạn nghiêm trọng. Việc nhận dạng cáp bắt đầu từ thao tác ở cả hai đầu cáp. Việc đánh số kép ở cả hai đầu cáp phải được đảm bảo chính xác. Thiết bị này được thiết kế với công nghệ PSK kết hợp với các thuật toán chính xác. Bất kể bộ nhớ của nhân viên hiện trường đáng tin cậy đến đâu, nó cũng không thể thay thế việc nhận dạng của các thiết bị chuyên nghiệp. Sản phẩm này còn có các chức năng nhận dạng cáp trực tiếp, nhận dạng cáp mất điện, kiểm tra dòng điện AC và kiểm tra điện áp AC. Nó bao gồm một bộ phát, một kẹp dòng điện phát, một bộ thu và một kẹp dòng điện linh hoạt thu.

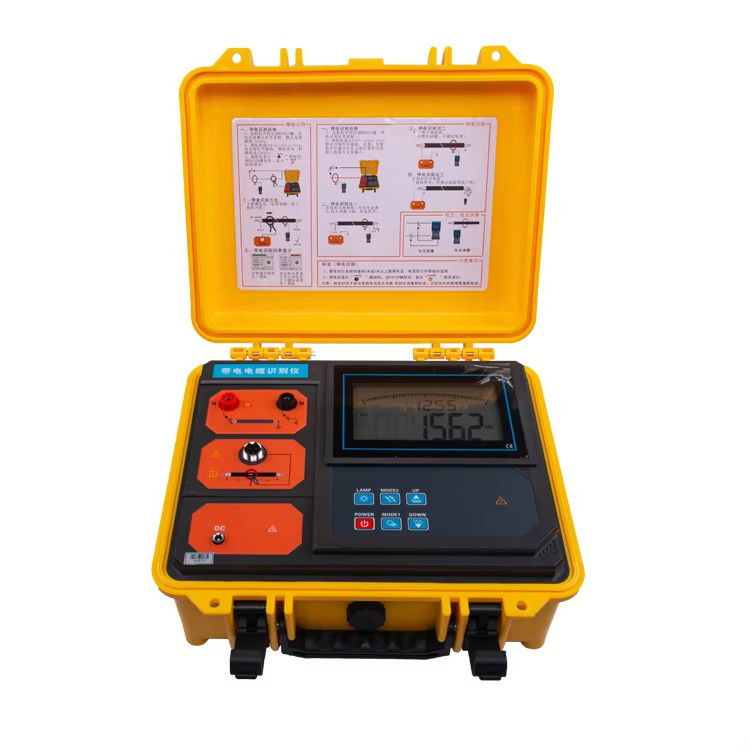

Bộ phát:Nó truyền tín hiệu đến cáp mục tiêu trong quá trình nhận dạng cáp trực tiếp và cáp ngắt điện. Pin lithium có thể sạc lại hiệu suất cao tích hợp, phù hợp trở kháng tự động và bảo vệ tự động. Bộ phát sử dụng thiết kế hộp công cụ đặc biệt tích hợp, sử dụng nhựa polypropylene làm nguyên liệu thô và thêm các chất độn composite mới để đúc một lần. Nó có mật độ thấp, độ bền, độ cứng, độ cứng, khả năng chống mài mòn, khả năng chịu nhiệt và hiệu suất cách điện. Tủ có thể chịu được áp suất khoảng 200kg, màn hình LCD lớn của máy chủ hiển thị dung lượng pin còn lại theo thời gian thực, đèn nền trắng và chỉ báo động của tín hiệu phát, rõ ràng trong nháy mắt.

Kẹp phát:Khi cáp trực tiếp được xác định, kẹp phát kết nối tín hiệu từ bộ phát đến cáp mục tiêu. Kích thước hàm là Φ120mm. Kẹp phát có tính định hướng. Tín hiệu truyền đi từ hướng được chỉ ra bởi mũi tên trên kẹp phát. Trong quá trình nhận dạng trực tiếp: sử dụng thước cặp để kết nối dòng xung đầu ra, phát ra bốn tần số: 625Hz, 1562Hz, 2500Hz, 10kHz, kết nối với cáp mục tiêu (cáp mục tiêu là cáp bọc thép ba lõi) thông qua bộ phát và tiêm xung tổng hợp vào lõi cáp Tín hiệu dòng điện, dòng xung tạo ra một trường điện từ xung quanh cáp mục tiêu để bộ thu và kẹp dòng điện linh hoạt phát hiện và nhận dạng; vì dòng xung có tính định hướng nên việc phát hiện cũng có tính định hướng.

Khi nhận dạng mất điện:Dòng xung đầu ra được kết nối trực tiếp được sử dụng để tiêm tín hiệu dòng điện mã hóa xung vào lõi cáp. Dòng điện này tạo ra một trường điện từ xung quanh cáp mục tiêu để bộ thu và kẹp dòng điện linh hoạt phát hiện, giải mã và nhận dạng; vì dòng điện có tính định hướng nên việc Phát hiện cũng có tính định hướng.

Bộ thu:Nó là một thiết bị cầm tay, màn hình LCD màu 3,5 inch, bộ vi xử lý tốc độ cao tích hợp, kết hợp với các thuật toán chính xác, để xác định và giải mã tín hiệu dòng điện mã xung của bộ phát và có chức năng hiệu chuẩn cường độ tín hiệu để hiển thị cường độ tín hiệu và kết quả phát hiện. Tinh tế và trực quan; hiển thị động của các thanh thang màu, rõ ràng trong nháy mắt, dấu kiểm nhận dạng cáp thành công, dấu kiểm cáp không phải mục tiêu, có thể nhanh chóng và tự động xác định cáp mục tiêu. Đồng thời, dải điện áp có thể kiểm tra là AC 0.00V~600V (50Hz/60Hz), dải dòng điện AC đo được là AC 0.00A~5000A (50Hz/60Hz) và tần số dòng điện đo được là 45Hz~70Hz.

Kẹp dòng điện linh hoạt:Nó là một cuộn dây Rockwell với khả năng theo dõi thoáng qua tuyệt vời, có thể nhanh chóng xác định dòng điện mã xung do bộ phát tạo ra và phù hợp với cáp dày hoặc dây dẫn có hình dạng không đều. Đường kính trong của hàm là khoảng 200mm và nó có thể kẹp các cáp dưới Φ200mm, mà không cần ngắt mạch được kiểm tra, đo không tiếp xúc, an toàn và nhanh chóng.

Lưu ý đặc biệt:Thiết bị nhận dạng cáp này có cả chức năng nhận dạng cáp trực tiếp và nhận dạng cáp mất điện. Khi nhận dạng cáp mất điện, nghiêm cấm kết nối với cáp trực tiếp. Nhận dạng cáp trực tiếp chỉ áp dụng cho cáp bọc thép ba lõi. Khi nhận dạng, kẹp phát và kẹp thu không thể bị trộn lẫn và hướng của tín hiệu đầu vào phải nhất quán.
