| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |

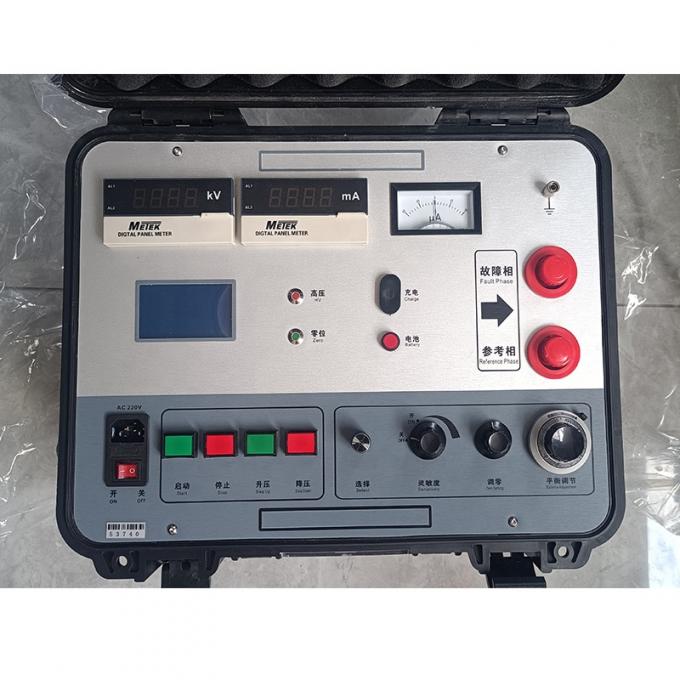

| Số mô hình: | XHHG521A |
Được thiết kế cho:Kỹ sư điều tra lỗi cáp, nhóm thử nghiệm tiện ích điện, chuyên gia nối cáp HV, phòng thí nghiệm thử nghiệm điện
Giá trị cốt lõi:Đặt trước các lỗi lớp phủ cáp với độ chính xác cân bằng cầu không có vùng mù, không có giải thích hình sóng, không có chiều dài cáp tối thiểu.
Máy tìm lỗi cáp Time Domain Reflectometer (TDR) hoạt động bằng cách truyền xung xuống cáp và đo thời gian phản xạ quay trở lại từ điểm lỗi.Phương pháp này hoạt động tốt cho lỗi giữa dải nhưng có một hạn chế vốn có: xung được truyền phải đi đến lỗi và quay trở lại trước khi có thể thực hiện phép đo.hoặc trên một cáp ngắn trải dài chỉ hàng chục mét, xung trở lại đến trước khi máy thu của TDR đã phục hồi từ việc truyền ban đầu tạo ra một vùng chết đo được gọi làkhu vực mù.
XHHG521A loại bỏ hoàn toàn giới hạn này.Dựa trên nguyên tắc cầu Murray một cầu kháng chính xác hoạt động ở tiềm năng cao nó đo khả năng chống lỗi theo tỷ lệ tương ứng với một tham chiếu được biếtKhông có chiều dài cáp tối thiểu, không có khu vực mù, và không có sự mơ hồ gần các đầu cáp.
Chiến lược tối ưu:Các nhóm thử nghiệm có suy nghĩ về tương lai mang cả hai thiết bị. Sử dụng TDR để xác định trước vị trí của các lỗi giữa dải cáp dài.Khi TDR cho thấy một lỗi gần cuối có thể hoặc khi kiểm tra các dây chuyền phân phối ngắn và kết nối dây cáp chuyển sang cầu XHHG521A cho một lỗi cuối cùng, đo không khu vực mù.
| Parameter | Thông số kỹ thuật |
|---|---|
| Điện áp không tải | ≥ 7,500 V DC |
| Điện mạch ngắn | ≥ 100 mA (được khuyến cáo 5 ∼ 40 mA để chỉ ra cân bằng tối ưu) |
| Độ chính xác vị trí | ±(0,2%·L ±1) mét, trong đó L là tổng chiều dài cáp |
| Phương pháp thử nghiệm | Phương pháp cân bằng cầu Murray với bộ khuếch đại độ nhạy cao và galvanometer |
| Vòng mạch đo | đo kháng cự bốn đầu loại bỏ lỗi kháng cự chì và tiếp xúc |
| Hoạt động | Một lần chạm: nhập tổng chiều dài cáp, thử nghiệm nhấn, thiết bị tự động tính toán khoảng cách lỗi |
| Kiểm soát điện áp | Bộ điều chỉnh điện áp với biến áp loại R, tăng/giảm bằng nút điều chỉnh đầu ra |
| Cung cấp điện | AC 220V ±10%, 50Hz ±1Hz; pin tích hợp 8.4V để sử dụng trong lĩnh vực |
| Cáp điện áp cao | Cáp cao áp cao cấp cao cấp hai lõi được thiết kế đặc biệt |
| Thiết kế an toàn | Toàn bộ bảng điều khiển ở tiềm năng thấp; nguồn và cầu HV tích hợp trong vỏ bảo vệ cách nhiệt; bảo vệ vị trí không |
| Trọng lượng ròng | 25 kg portable trong một vỏ bảo vệ duy nhất |
| Thương hiệu / Nguồn gốc | XZH TEST / Xi'an, Shaanxi, Trung Quốc |
| Chứng nhận | CE, ISO |
| Kịch bản | Tại sao XHHG521A |
|---|---|
| Các lĩnh vực cáp ngắn | Đường dây phân phối, kết nối giữa các trạm phụ và các phần cáp dưới 100m, nơi mà khu vực mù TDR che khuynh hướng phản xạ lỗi. |
| Những sai sót gần kết thúc | Các lỗi trong vài mét đầu tiên của thiết bị kết thúc thử nghiệm ¢ Các xung TDR chưa đi đủ xa để tạo ra một sự phản xạ có thể phân biệt. |
| Các khiếm khuyết bên ngoài vỏ | HDPE rò rỉ từ vỏ xuống đất trên các cáp đơn lõi 10kV 500kV. |
| Các lỗi của dây dẫn điện kháng thấp | Phạm vi đến pha hoặc phạm vi đến mặt đất với kháng cự dưới một số kΩ, phương pháp cầu cung cấp độ chính xác cao nhất trên các đường kháng cự thấp. |
| Không có chuyên môn hình sóng | Giải thích hình dạng sóng TDR đòi hỏi đào tạo và kinh nghiệm. cân bằng cầu là mục tiêu ± null galvanometer, đọc kết quả. Thời gian đào tạo: phút, không phải ngày. |
