Tổng quan sản phẩm
Hệ thống xác định lỗi cáp di động chính xác XZH TEST là một nền tảng chẩn đoán tích hợp đầy đủ được thiết kế cho các mạng cáp điện ngầm điện áp trung bình và thấp lên đến 35 kV.Kết hợp một máy phát sóng đa điện áp 2048J, máy định vị trước TDR kỹ thuật số 400 MHz, chỉ dẫn chính xác cao âm từ và máy kiểm tra toàn diện đường dẫn cáp đa tần số vào một giải pháp đồng bộ hóa trường,Hệ thống này bao gồm toàn bộ quy trình công việc xác định vị trí lỗi từ điều kiện lỗi và vị trí trước thông qua xác định chính xác cấp độ centimet và xác định tuyến đường cápĐược thiết kế cho các đội ngũ thực địa tiện ích, nhà thầu điện, và các đội bảo trì công nghiệp, nó cung cấp độ chính xác chuyên nghiệp trong mộtBao bì di chuyển được đánh giá cho môi trường trường khắc nghiệt từ -25 °C đến +65 °C.

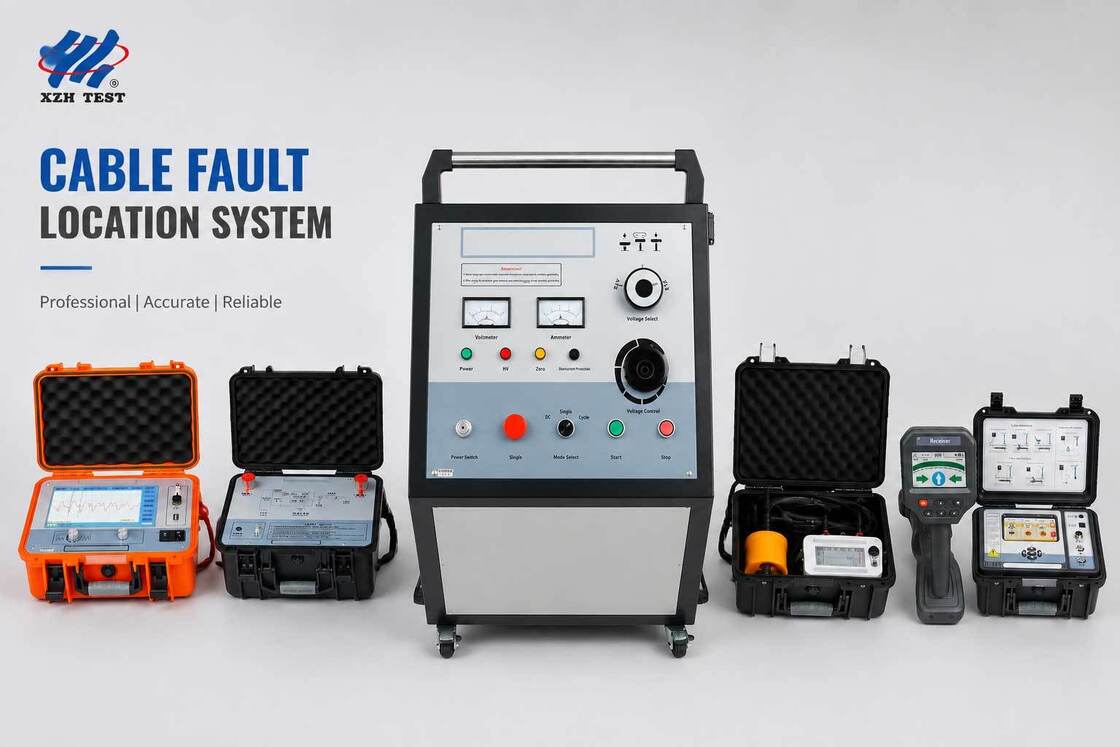

Các thành phần hệ thống
1. XHHV535-4TS 2048J Máy phát sóng cao cấp
Nguồn năng lượng xung và điều kiện lỗi
Nhà máy điện của hệ thống. Cung cấp tới 2048 Joule năng lượng giật với ba mức điện áp có thể chuyển đổi (8 kV / 16 kV / 32 kV) để kiểm soát năng lượng chính xác trên các chỉ số điện áp cáp khác nhau.Cung cấp các xung năng lượng cao cần thiết cho arc phản xạ lỗi vị trí trước và chính xác âm thanh từ tínhTính năng tiếp tục 60 mA điện đốt cho điều kiện lỗi, khóa bảo vệ khởi động bằng không, tự động xả dung lượng nội bộ và vỏ IP54.
Điện áp đầu ra:8 kV / 16 kV / 32 kV (thứ ba cấp có thể chuyển đổi)
Năng lượng xả:2,048 Joule (tối đa)
Điện đốt:60 mA @ 32 kV cho điều kiện lỗi
Capacitor tích hợp:64 μF / 16 μF / 4 μF
An toàn:Khóa khóa khởi động bằng không, xả tự động, bảo vệ điện áp quá cao/đối với dòng điện quá cao/đối với quá nóng
Chỉ số bảo vệ:IP54
2. XHGG502A Digital TDR Cable Fault Pre-Locator
Phạm vi lỗi độ phân giải cao
Tiến bộ phản xạ phạm vi thời gian tiên tiến để đo khoảng cách lỗi ban đầu nhanh chóng.và ARC xung nhiều lần để xử lý tất cả các loại lỗi cách điện cáp. Với tốc độ lấy mẫu tối đa 400 MHz, phình xung 300 V và mười phạm vi đo lường có thể chọn từ 100 m đến 100 km, nó cung cấp độ phân giải tối thiểu 0,07 m với lỗi đo ≤±(0,5% × L + 1m).Tính năng khớp trở kháng tự động và tăng tín hiệu điều chỉnh 0 ∼ 100%.
Phương pháp thử nghiệm:LV xung, xung điện, xung điện áp, ARC xung nhiều lần
Tỷ lệ lấy mẫu:1 MHz 400 MHz
Phạm vi đo:≥ 120 km
Độ phân giải tối thiểu:0.07 m
Phạm vi xung:300 V
Kháng thoát:Tự động khớp
3. XHDD503C Acoustic-Magnetic High-Precision Pinpointer
Xác định lỗi ở mức độ cm
Máy thu đồng bộ âm thanh từ tính chuyên nghiệp cho vị trí lỗi chính xác. Hoạt động trong bốn chế độ (Tiêu chuẩn, nâng cao, giảm tiếng ồn, tùy chỉnh) với sự khác biệt thời gian thông minh,kiểm tra điện từ, và các phương pháp đo âm thanh. màn hình hiển thị màu thật 800 × 480 cực sáng 5 inch TFT cung cấp hướng dẫn đồ họa trực quan,Trong khi đó, tăng hiệu suất hoàn toàn tự động 120 dB và phạm vi động 16-gear (0-112 dB) đảm bảo phát hiện đáng tin cậy trong điều kiện trường ồn ào nhất. IP65 lớp chống nước cho hoạt động mọi thời tiết.
Độ chính xác điểm cố định:0.1 m (điểm cố định và đường dẫn)
Lợi ích:120 dB, hoàn toàn tự động + điều chỉnh bằng tay
Phạm vi tần số:100 1600 Hz
Hiển thị:5 inch TFT siêu sáng 800 × 480 màu thật
Pin:4 × 18650 lithium, thời gian hoạt động hơn 8 giờ
Không thấm nước:IP65
4. XHGX507C √ Thử nghiệm toàn diện đường ống dẫn cáp
Theo dõi và xác định tuyến đường
Hệ thống truyền-nhận đa tần số để theo dõi đường dẫn cáp, đo chiều sâu, xác định cáp và phát hiện lỗi điện áp bước.Máy phát có đầu ra lên đến 15 W trên 11 tần số hoạt động (640 Hz đến 197 kHz) với 9 mức điện điều chỉnh và đầu ra tối đa 150 Vpp. Máy thu có màn hình màu LCD có độ đọc ánh sáng mặt trời 4,3 inch hiển thị độ sâu, dòng điện, tần số, chế độ, tăng và cường độ tín hiệu.và phương pháp đầu ra cảm ứng với kẹp nối Φ150 mm. Độ sâu phát hiện đạt 020 m.
Tần số hoạt động:11 tần số từ 640 Hz đến 197 kHz
Năng lượng đầu ra:15W tối đa, 9 cấp độ điều chỉnh
Độ sâu phát hiện0 20 m
Hiển thị:4Màu LCD 0,3-inch, nhìn thấy ánh sáng mặt trời
Chế độ làm việc:Theo dõi, xác định, điện áp bước
Khám phá thụ động:Tần số điện 50/60/250 Hz + băng tần RF
Thông số kỹ thuật hệ thống đầy đủ
| Parameter |
Thông số kỹ thuật |
| Mô hình |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| Năng lượng giật |
2,048 Joule (tối đa) |
| Điện áp gia tăng |
8 kV / 16 kV / 32 kV (thứ ba cấp có thể chuyển đổi) |
| TDR tỷ lệ lấy mẫu |
1 MHz 400 MHz |
| Phạm vi áp dụng trước khi định vị |
≥ 120 km |
| Giải pháp trước khi đặt |
0.07 m |
| Chọn chính xác |
0.1 m (điểm cố định và đường dẫn) |
| Độ sâu theo dõi đường dẫn |
0 20 m |
| Phạm vi cáp mục tiêu |
Các dây cáp điện áp trung bình và thấp (lên đến 35 kV) |
| Nhiệt độ hoạt động |
-25°C 65°C |
| Thương hiệu |
XZH TEST |
| Nguồn gốc |
Xi'an, Shaanxi, Trung Quốc |
| Chứng nhận |
ISO, CE |
Hoàn thành luồng công việc vị trí lỗi
Thử nghiệm cách nhiệt cáp và điều kiện lỗi (XHHV535-4TS)Thực hiện phép đo kháng cách nhiệt ban đầu để xác nhận sự hiện diện của lỗi và mô tả loại lỗi.Áp dụng DC hoặc điện áp cao để điều kiện điểm lỗi làm cho nó nhấp nháy và xả để tạo ra một tín hiệu thoáng qua có thể phát hiện.
Định vị trước lỗi (XHGG502A)Kết nối TDR pre-locator và sử dụng các nguyên tắc phản xạ sóng di chuyển để thực hiện một phép đo sơ bộ của tất cả các loại lỗi cách nhiệt chính của cáp.dòng xung, điện áp xung, hoặc xung ARC nhiều lần) dựa trên các đặc điểm lỗi để tính toán khoảng cách nhanh.
Theo dõi và xác định tuyến đường (XHGX507C)Sử dụng bộ thử nghiệm toàn diện để theo dõi đường dẫn chính xác của cáp, đo độ sâu chôn và xác định rõ cáp mục tiêu giữa nhiều mạch.Nhãn đường trên bề mặt đất để chuẩn bị cho vị trí chính xác.
Sản xuất xung xung (XHHV535-4TS)Áp dụng sóng năng lượng cao cho cáp bị lỗi ở mức điện áp đã chọn để tạo ra các tín hiệu âm thanh và điện từ có thể phát hiện được tại điểm lỗi cho pinpointer.
Định vị chính xác (XHDD503C)Đi qua đường dây với chỉ dẫn âm thanh từ tính bằng cách sử dụng phương pháp thời gian khác biệt thông minh và kích hoạt đồng bộ.1 m giảm thiểu khu vực đào và thời gian sửa chữa.
Sửa chữa cáp và xác minhXới chính xác tại điểm được đánh dấu, sửa chữa cáp và xác minh phục hồi bằng một thử nghiệm cách nhiệt cuối cùng để xác nhận tính toàn vẹn hoạt động.
Ứng dụng
Mạng phân phối đô thị:Vị trí lỗi trên các cáp phân phối điện áp trung bình và thấp bị chôn vùi trong môi trường thành phố, nơi độ chính xác chỉ định 0,1 m giảm thiểu việc đào đường, gián đoạn giao thông và chi phí phục hồi.
Các cơ sở công nghiệp:Chẩn đoán trên các dây cáp phân phối điện của nhà máy, bao gồm cả những dây cáp chạy dưới sàn bê tông, sân nhựa và nền tảng tòa nhà khi truy cập bị hạn chế.
Các địa điểm năng lượng tái tạo:Phát hiện lỗi cáp trong các trang trại gió, nhà máy năng lượng mặt trời PV và các cơ sở lưu trữ năng lượng với các mạng lưới cáp chôn sâu và cáp cấp.
Cơ sở hạ tầng giao thông:Chẩn đoán cáp ngầm cho đường sắt, sân bay, cảng và hệ thống điện đường hầm nơi phục hồi lỗi nhanh chóng là rất quan trọng đối với tính liên tục hoạt động.
Các nhà thầu dịch vụ điện và dịch vụ:Bảo trì phòng ngừa thường xuyên, phản ứng khẩn cấp với lỗi và thử nghiệm đưa vào sử dụng sau khi lắp đặt cho mạng cáp điện LV/MV.
Bao bì và giao hàng
| Điểm |
Chi tiết |
| Bao bì |
Hộp gỗ tăng cường với đệm bọt bên trong |
| Thời gian vận chuyển |
8 10 ngày làm việc |
| Khả năng cung cấp |
1, 000 bộ mỗi năm |
| Số lượng đặt hàng tối thiểu |
1 đơn vị |
| Điều khoản thanh toán |
T/T |
Câu hỏi thường gặp
Q1: Hệ thống XHHV535-4TS có thể phát hiện lỗi trên các loại cáp và mức điện áp nào?
Hệ thống được thiết kế cho các cáp điện áp áp suất trung bình và thấp lên đến 35 kV. Nó xử lý tất cả các loại cách điện phổ biến bao gồm XLPE, PILC và EPR. Bốn phương pháp thử nghiệm (LV xung, dòng xung,điện áp xung, ARC nhiều xung) bao gồm toàn bộ các loại lỗi cáp: kháng thấp, mạch ngắn, mạch mở, rò rỉ kháng cao và lỗi flashover.Máy phát điện giật 3 bánh (8/16/32 kV) cho phép các nhà khai thác để phù hợp với năng lượng xung chính xác với điện áp xếp hạng của cáp.
Câu 2: Làm thế nào để xác định chính xác âm từ đạt độ chính xác dưới 0,2 m?
XHDD503C pinpointer sử dụng nguyên tắc đồng bộ hóa âm thanh-nam châm.sóng âm thanh (tiếng / rung) và sóng điện từ lan ra ngoài với tốc độ khác nhau thông qua mặt đất. Cảm biến IP65 ghi lại cả hai tín hiệu đồng thời. Đơn vị chủ tính toán sự khác biệt thời gian trong thời gian thực và hiển thị 4 đọc đồng bộ.Khi người vận hành tiếp cận trực tiếp trên lỗi, chênh lệch thời gian dần dần giảm xuống bằng không, cho thấy vị trí chính xác trong vòng 0,2 m, ngay cả trong môi trường đô thị ồn ào, nhờ tăng 120 dB và giảm tiếng ồn nền BNR.
Q3: Hệ thống này có phù hợp với một kỹ thuật viên thực địa duy nhất không?
Có. Mỗi thành phần được thiết kế cho việc triển khai một người điều hành: TDR pre-locator có giao diện màn hình cảm ứng 10,1 inch với phân tích hình sóng tự động;XHGX507C đường dẫn tester cung cấp biểu đồ thanh, mũi tên, và lời nhắc để theo dõi cáp đơn; và chỉ số chỉ số chỉ nặng 6,5 kg với > 8 giờ chạy pin.một nhóm hai người được khuyến cáo theo các giao thức tiện ích tiêu chuẩn, nhưng mỗi thiết bị riêng lẻ hoàn toàn có khả năng vận hành một người.
Q4: XZH TEST cung cấp đào tạo và hỗ trợ sau bán hàng nào?
XZH TEST cung cấp hướng dẫn sử dụng tiếng Anh toàn diện với mọi hệ thống. Việc đưa vào hoạt động tại chỗ và đào tạo người vận hành có thể được sắp xếp theo yêu cầu. Chúng tôi cung cấp hỗ trợ kỹ thuật từ xa qua email,video call, và điện thoại - đội ngũ kỹ sư của chúng tôi hỗ trợ với hướng dẫn ứng dụng cụ thể, giải thích hình sóng, và khắc phục sự cố trên thực địa.với hợp đồng bảo hành và dịch vụ mở rộng có sẵn cho hoạt động hạm đội dài hạn.
Q5: Điều khoản giao hàng, bao bì và khả năng cung cấp là gì?
Thời gian vận chuyển tiêu chuẩn là 8-10 ngày làm việc. Mỗi hệ thống được đóng gói trong các vỏ gỗ hạng xuất khẩu tăng cường với đệm bọt bên trong để vận chuyển quốc tế an toàn.Số lượng đặt hàng tối thiểu là 1 đơn vịKhả năng cung cấp hàng năm là 1.000 bộ, đảm bảo sẵn có cho mua thử nghiệm cá nhân và mua sắm hạm đội tiện ích quy mô lớn.
