Thiết bị đốt cháy kỹ thuật số để định vị sự cố cáp trong cáp tiết diện lớn điện áp cao|XHSC-60Q

XHSC-60Q Digital Burn Through Bridge là một dụng cụ xác định vị trí lỗi cáp hiệu suất cao được thiết kế cho các cáp điện cao áp 60kV và thấp hơn.Các thiết bị năng lượng tái tạo, cơ sở hạ tầng quan trọng và mạng lưới phân phối điện công nghiệp, nó cung cấp đến 600mA của kiểm soát điện đốt thông để chuyển đổi lỗi kháng cao thành phản kháng thấp, lỗi có thể xác định vị trí cho phép nhanh chóng và chính xác lỗi vị trí trước trên phần lớn,cáp ngầm đường dài.

Không giống như các cây cầu đốt thông thường nhắm mục tiêu các ứng dụng tiện ích chung, XHSC-60Q được xây dựng đặc biệt cho các nhà khai thác quản lý các trang trại năng lượng mặt trời quy mô lớn, hệ thống thu thập năng lượng gió,nguồn cấp điện cho trung tâm dữ liệu, và các mạng cáp công nghiệp nặng, nơi các đường cắt ngang của cáp thường vượt quá 400mm2 và khả năng chống lỗi có thể đạt đến hàng chục kilohm.

• Điện lượng cao:600mA điện đốt qua tối đa, hiệu quả chuyển đổi các lỗi kháng cao (lên đến hàng chục kΩ) thành các trạng thái kháng thấp có thể truy xuất được trên các cáp cắt lớn.
• Phạm vi điện áp rộng:Khả năng điều chỉnh liên tục 060kV, bao gồm toàn bộ các yêu cầu về chẩn đoán lỗi cáp điện áp trung bình và cao.

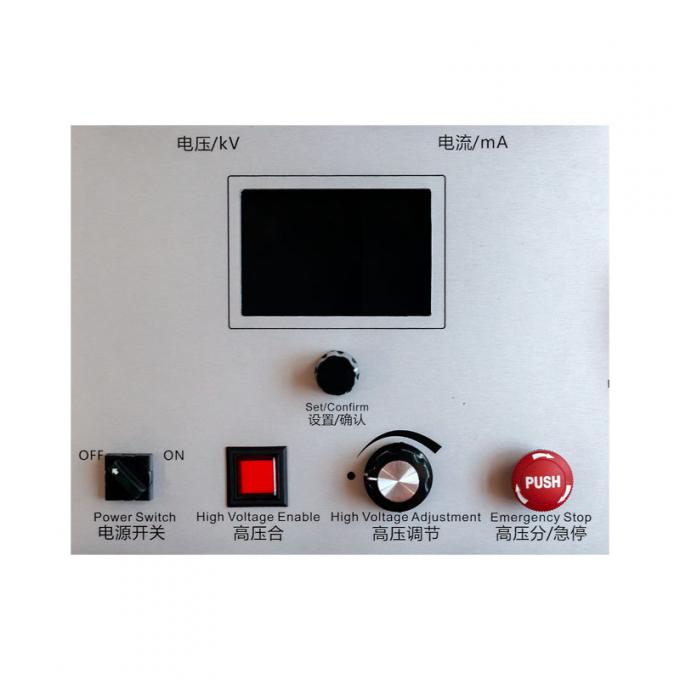

• Điều khiển kỹ thuật số thông minh:Điều chỉnh dựa trên vi xử lý với theo dõi điện áp / dòng điện thời gian thực và khóa an toàn tự động để bảo vệ người vận hành.
• Thiết kế nhỏ gọn, di động:Trọng lượng khoảng 25kg với kích thước 30cm × 46cm × 50cm, dễ dàng vận chuyển trong xe dịch vụ thực địa để triển khai tại chỗ.
• Generator tương thích:Được cung cấp bởi máy phát điện di động tiêu chuẩn 2kW +, cho phép hoạt động trong các địa điểm năng lượng tái tạo xa xôi mà không cần truy cập lưới.
• Chứng nhận CE:Đáp ứng các tiêu chuẩn an toàn và EMC của châu Âu cho thiết bị thử nghiệm điện chuyên nghiệp.

• Các trang trại năng lượng mặt trời PV:Vị trí lỗi trên cáp thu 35kV chôn vùi nối các trạm biến tần với trạm phụ.
• Nhà máy điện gió:Chẩn đoán trên các cáp nối và cáp xuất điện áp trung bình trong các thiết bị gió trên đất liền và biển.
• Trung tâm dữ liệu:Kiểm tra tính toàn vẹn của cáp cung cấp điện quan trọng để ngăn chặn thời gian ngừng hoạt động không được lên kế hoạch trên các đường cung cấp dư thừa.
• Khu công nghiệp và khai thác mỏ:Vị trí lỗi cáp chôn vùi lớn trong môi trường công nghiệp và khai thác nặng.
• Các trạm phụ tiện ích:Định vị trước các lỗi kháng cự cao trên các dây cáp phân phối 10kV/35kV.

XHSC-60Q hoạt động theo nguyên tắc đốt cháy: một đầu ra DC cao áp suất được kiểm soát được áp dụng cho cáp bị lỗi, dần dần làm nóng và đốt cháy điểm lỗi.Quá trình này làm giảm khả năng chống lỗi từ tiềm năng hàng trăm kilo-ohm xuống một vài ohm hoặc ít hơnMột khi lỗi được chuyển đổi thành một trạng thái kháng cự thấp, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
