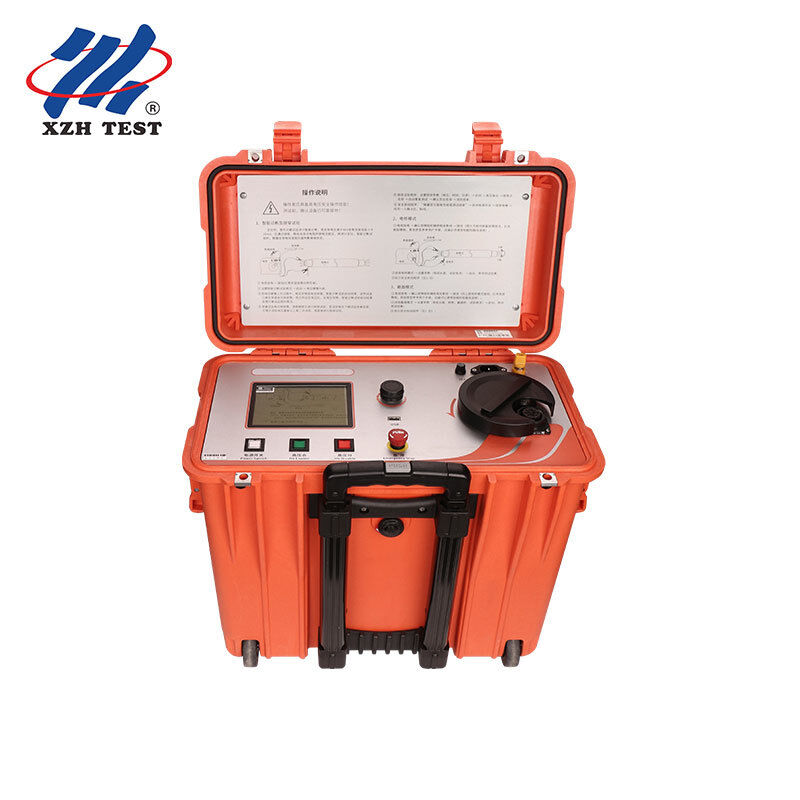

Thiết bị đốt cháy kỹ thuật số để định vị sự cố cáp trong cáp tiết diện lớn điện áp cao|XHSC-60Q

Cầu đốt cháy kỹ thuật số XHSC-60Q là thiết bị định vị trước sự cố cáp hiệu suất cao, được thiết kế cho cáp điện cao áp 60kV trở xuống. Được thiết kế đặc biệt cho các lắp đặt năng lượng tái tạo, cơ sở hạ tầng quan trọng và mạng lưới phân phối điện công nghiệp, nó cung cấp dòng điện đốt cháy được kiểm soát lên đến 600mA để chuyển đổi các sự cố điện trở cao thành các sự cố điện trở thấp, có thể định vị được — cho phép định vị trước sự cố nhanh chóng và chính xác trên cáp ngầm tiết diện lớn, khoảng cách xa.Không giống như các cầu đốt cháy thông thường nhắm mục tiêu các ứng dụng tiện ích chung, XHSC-60Q được chế tạo riêng cho các nhà khai thác quản lý các trang trại năng lượng mặt trời quy mô lớn, hệ thống thu gom năng lượng gió, nguồn cấp điện trung tâm dữ liệu và mạng cáp công nghiệp nặng — nơi tiết diện cáp thường vượt quá 400mm² và điện trở sự cố có thể đạt hàng chục kilo-ohm.Đối tượng mục tiêu:

Các nhóm Vận hành & Bảo trì tại các trang trại năng lượng mặt trời PV, nhà máy điện gió, trung tâm dữ liệu, khu công nghiệp và trạm biến áp tiện ích — nơi việc giảm thiểu thời gian ngừng hoạt động trên các mạng cáp chôn ngầm dung lượng cao là rất quan trọng để bảo vệ doanh thu.

• Dải điện áp rộng: Đầu ra có thể điều chỉnh liên tục từ 0–60kV, bao phủ toàn bộ phổ yêu cầu chẩn đoán sự cố cáp điện áp trung bình và cao áp.
• Điều khiển kỹ thuật số thông minh: Điều chỉnh dựa trên vi xử lý với giám sát điện áp/dòng điện thời gian thực và các khóa an toàn tự động để bảo vệ người vận hành.
• Thiết kế di động nhỏ gọn: Nặng khoảng 25kg với kích thước 30cm × 46cm × 50cm, dễ dàng vận chuyển trong xe dịch vụ hiện trường để triển khai tại chỗ.
• Tương thích với máy phát điện: Được cấp nguồn bởi máy phát điện di động tiêu chuẩn 2kW+, cho phép hoạt động tại các địa điểm năng lượng tái tạo từ xa không có kết nối lưới điện.
• Chứng nhận CE: Đáp ứng các tiêu chuẩn an toàn và EMC của Châu Âu cho thiết bị kiểm tra điện chuyên nghiệp.
• Thông số kỹ thuậtThông số

• Nhà máy điện gió: Chẩn đoán trên cáp liên mảng và cáp xuất điện áp trung bình trong các lắp đặt điện gió trên bờ và ngoài khơi.
• Trung tâm dữ liệu: Kiểm tra tính toàn vẹn của cáp nguồn quan trọng để ngăn chặn thời gian ngừng hoạt động không mong muốn trên các đường cung cấp dự phòng.
• Khu công nghiệp & Khai thác mỏ: Định vị sự cố cáp chôn ngầm tiết diện lớn trong môi trường công nghiệp nặng và khai thác.
• Trạm biến áp tiện ích: Định vị trước các sự cố điện trở cao trên cáp phân phối 10kV–35kV.
• Cách hoạt độngXHSC-60Q hoạt động dựa trên nguyên lý đốt cháy: đầu ra DC điện áp cao được kiểm soát được áp dụng cho cáp bị lỗi, dần dần làm nóng và cacbon hóa điểm lỗi. Quá trình này làm giảm điện trở lỗi từ hàng trăm kilo-ohm xuống còn vài ohm hoặc ít hơn. Sau khi lỗi được chuyển đổi thành trạng thái điện trở thấp, các phương pháp TDR (Phản xạ miền thời gian) hoặc dòng điện xung tiêu chuẩn có thể được sử dụng để đo chính xác khoảng cách đến lỗi — cải thiện đáng kể độ chính xác định vị trước và giảm thời gian đào.
