Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm

Name: Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Chi tiết sản phẩm:

Place of Origin:	Shaanxi
Hàng hiệu:	XZH TEST
Chứng nhận:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Thông tin chi tiết

Place of Origin:

Shaanxi

Hàng hiệu:

XZH TEST

Chứng nhận:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Làm nổi bật:

High Light

Làm nổi bật:

Hệ thống xác định lỗi cáp ngầm

Hệ thống xác định lỗi dây cáp ngầm chính xác

Trading Information

Minimum Order Quantity:

1unit

Giá bán:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Mô tả sản phẩm

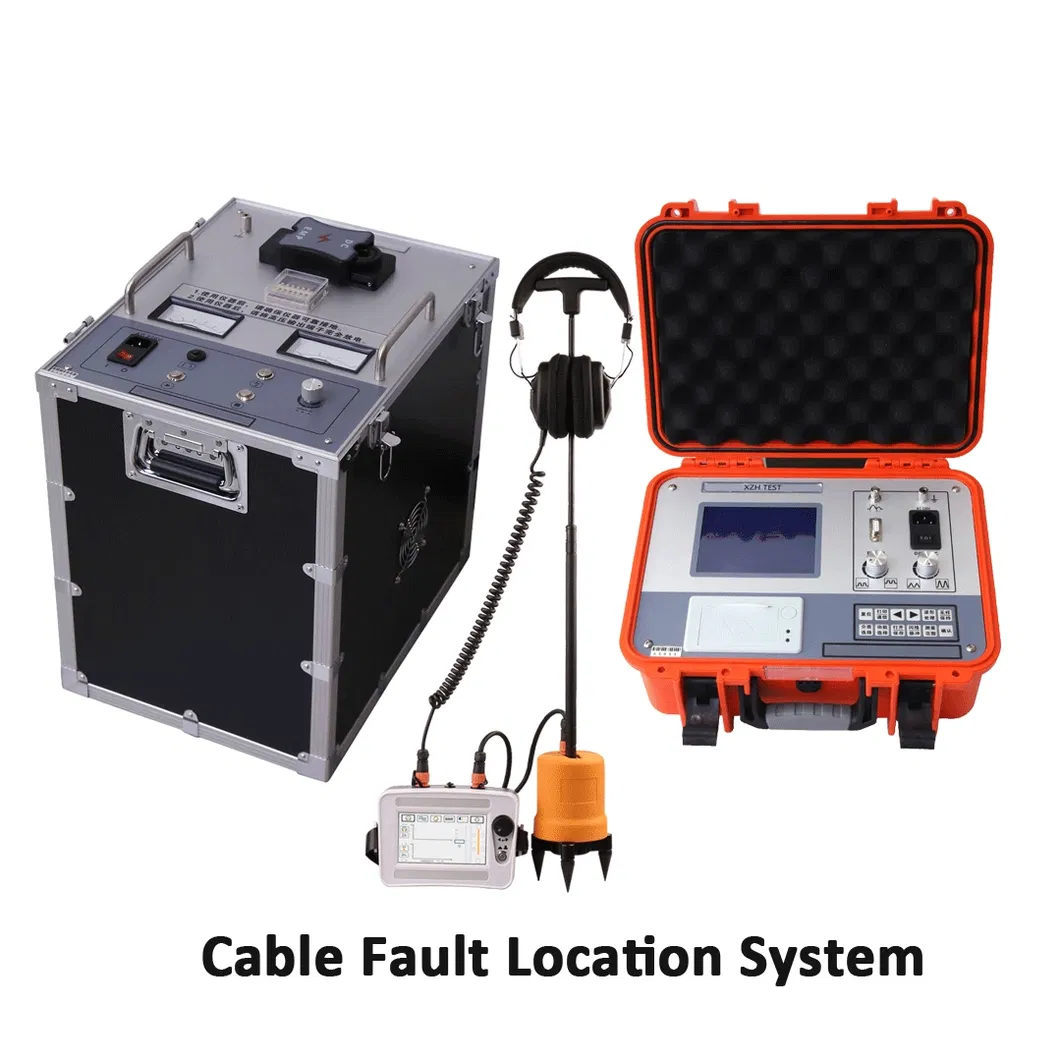

Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm 0

XZH TEST Hệ thống định vị lỗi cáp di động được thiết kế để:

★Động cơ xung cao áp:XHHV535-4Z Máy phát xung cao áp 2450J đi kèm với một công tắc cấp độ sóng cho phép đạt được năng lượng xung sóng tối đa ở 32 kV.Nó có các hệ thống đảm bảo an toàn cho người vận hành và cung cấp một giải pháp kỹ thuật đáng tin cậy và toàn diện cho các lỗi cáp điện áp thấp và trung bình.

★Điểm trước lỗi cáp: XHGG501B Máy kiểm tra lỗi cáp phù hợp để đo kháng cự thấp, mạch ngắn, lỗi ngắt kết nối mạch mở,cũng như rò rỉ kháng cự cao và lỗi flashover kháng cự cao trong cáp điện, cáp đồng trục tần số cao, cáp điện thoại, cáp chiếu sáng đường phố và dây chôn của các vật liệu khác nhau với các phần cắt ngang khác nhau và các phương tiện khác nhau.Hệ thống quản lý cáp tuyệt vời với việc tạo báo cáo thử nghiệm tự động.

★ Chỉ số lỗi cáp: XHDD503C sử dụng nguyên tắc đồng bộ hóa âm thanh từ tính của nhận rung và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Với sự giúp đỡ của một máy phát xung cao ápCác hiện tượng vật lý như sóng rung, sóng âm thanh và sóng điện từ được tạo ra bởi đèn flash Sau khi xử lý thông minh bởi máy chủ, khoảng cách lỗi và âm thanh lỗi đầu ra được hiển thị.Cuối cùng, vị trí chính xác của điểm lỗi được đánh giá bởi thính giác và thị giác của người kiểm tra.trong phạm vi đo lường thô" được hoàn thành.

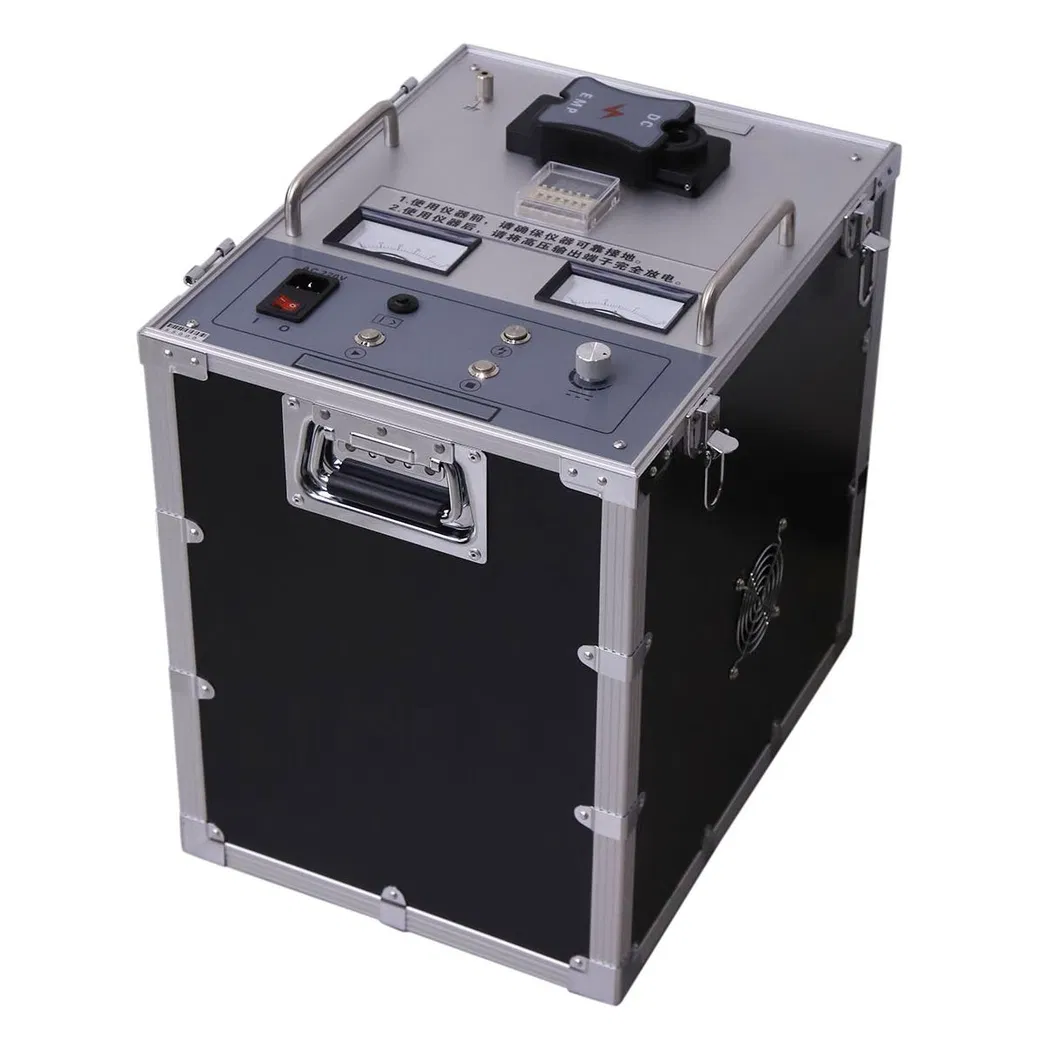

Máy phát sóng cao cấp XHHV535-4Z

Điện áp xung:0 ~ 35kV (bên mặc định 0 ~ 28kV)
Áp suất một phần cao:1.5 lớp
Chất điện tích hợp:4μF
Năng lượng xả:0 ~ 2450 J (bên mặc định 0 ~ 1568 J)
Đường cực điện áp đầu ra:cực âm
Năng lượng va chạm:400W
Bảo vệ nhiệt độ quá cao:85oC
Nguồn cung cấp năng lượng hoạt động:AC 220V ± 10% / 50Hz ± 2Hz
Nhiệt độ xung quanh:-20 ~ + 50oC

Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm 1

Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm 2

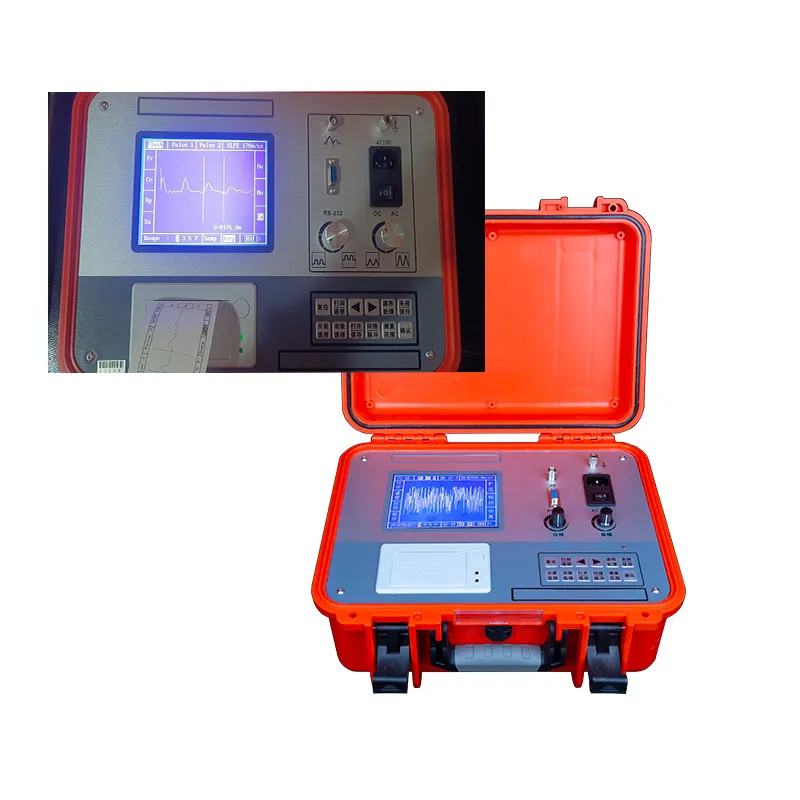

Định vị trước lỗi cáp XHGG501B
Cáp lỗi tiền định vị phù hợp để đo kháng cự thấp, mạch ngắn, lỗi mạch mở, rò rỉ kháng cự cao và flash kháng cự cao trên lỗi của dây cáp điện, dây cáp đồng trục tần số cao, dây cáp điện thoại địa phương, đèn đường và dây chèn của các vật liệu khác nhau với các đường cắt ngang khác nhau và các phương tiện khác nhau.
•Công nghiệp 5.7inchMàn hình LCD
•Điều khiển tập trung một con chip, chế độ hoạt động bằng nút bấm, khả năng chống can thiệp mạnh mẽ;
•Với các chức năng đo khoảng cách, đo tốc độ, kháng và các chức năng khác;
•Máy in vi mô và tích hợp máy chủ, có thể in hình sóng thử nghiệm và báo cáo thử nghiệm bất cứ lúc nào
•Tự động lấy mẫu liên tục, không bao giờ bỏ lỡ bất kỳ hình dạng sóng xả
•Phương pháp thử nghiệm: flash lấy mẫu quá mức, lấy mẫu xung điện áp thấp
•Phạm vi xung: 100Vpp
•Độ rộng xung: 0.1uS và 2uS
•Khoảng cách đo: Smax: 30km Smin: 15m
•Lỗi đo: sai số tuyệt đối thô: ±10m sai số tương đối thô: ± 1%
(DL/T849.1-2004 chỉ định không quá ±(1%L+20) m, trong đó: L là chiều dài cáp)
•Nguồn cung cấp điện: nguồn cung cấp điện DC 24V/7Ah tích hợp, có thể hoạt động liên tục trong 6 giờ.Nó cũng có thể được kết nối với nguồn điện AC 220V 50Hz

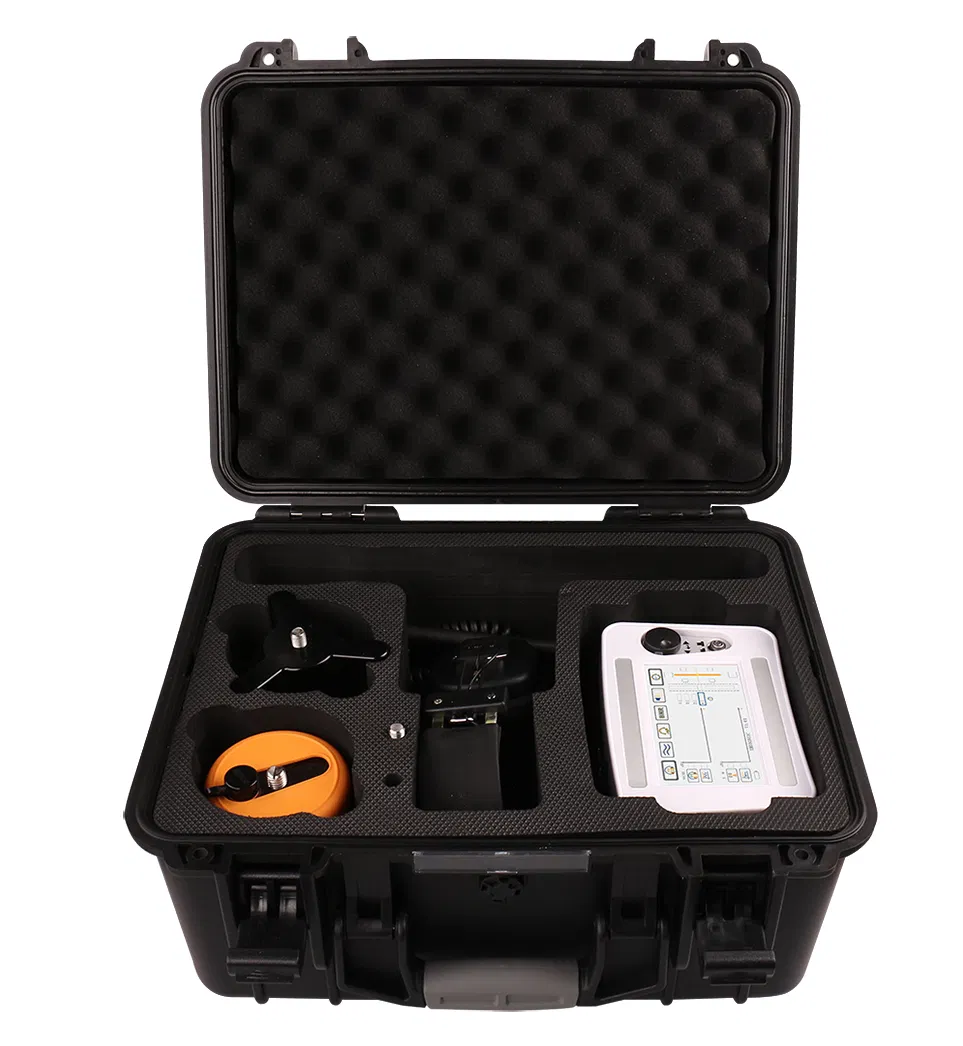

Cáp lỗi Pinpointer XHDD503C

Phương tiện âm thanh - băng thông
I All-pass: 100Hz~1600Hz.
I Low pass: 100Hz~300Hz.
L cao vượt: 160Hz ~ 1600Hz.
L băng thông: 200Hz ~ 600Hz.
Điều chỉnh kênh:8 mức âm thanh, từ tính và điện áp.
Khả năng phát âm:Tăng: 16 cấp (0-112dB), Kháng: 350Ω
Phạm vi phát hiện:0.00-99.99ms, 75mV-75V
Độ chính xác phát hiện:Vị trí: ≤0,1m; đường đi: ≤0,5m
Nguồn cung cấp năng lượng hoạt động:4*18650 pin lithium tiêu chuẩn.
Thời gian chờ:hơn 8 giờ
Nhiệt độ xung quanh:-25-65oC; độ ẩm tương đối: ≤90%
Kích thước khối lượng:428L × 350W × 230H
Trọng lượng tổng thể:7kg

Hệ thống xác định lỗi cáp điện áp trung bình và thấp để xác định chính xác vị trí lỗi cáp ngầm 3

Hình ảnh tại chỗ
