| Place of Origin: | Shaanxi |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |

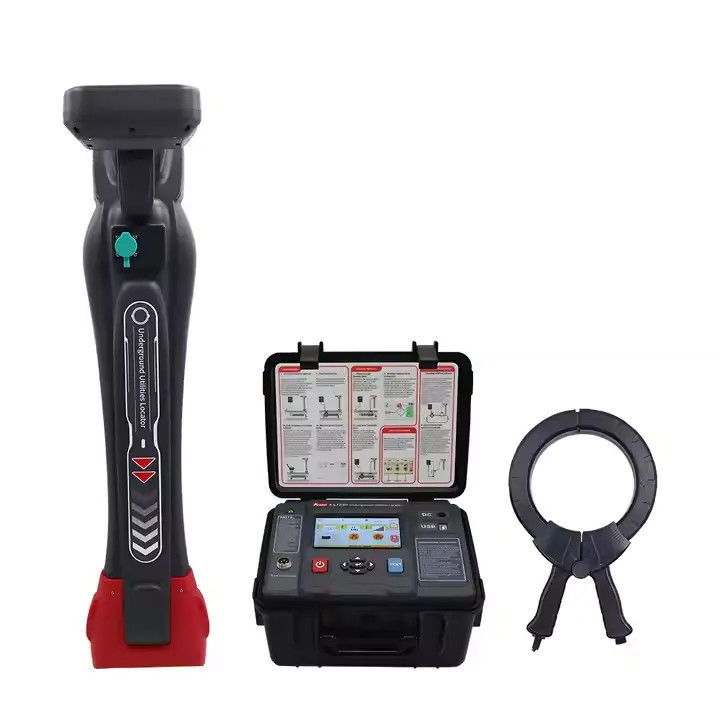

| Model Number: | XHGX507C |
| Chức năng | Khám phá đường ống (nhận vị trí cáp, hiển thị hướng, đo chiều sâu, đo dòng điện), xác định cáp, tìm lỗi khung A (hoặc tùy chọn) |
| Sức mạnh | 8.4V pin lithium sạc lớn |
| Phương pháp đầu vào | Vòng thu nhập tích hợp, dây chuyền linh hoạt, khung A (chức năng tùy chọn) |
| Tần số nhận | Tần số phát hiện hoạt động: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Tần số năng lượng Tần số phát hiện thụ động: 50Hz, 60Hz, 250Hz Dải tần số phát hiện thụ động RF: tần số trung tâm được chia thành 32,7kHz, 65,6kHz, 81,9kHz, 197kHz |
| Chế độ phát hiện đường ống | Phương pháp đỉnh rộng, phương pháp đỉnh hẹp, phương pháp thung lũng |
| Khám phá đường ống Phạm vi phát hiện |
Phương pháp kết nối trực tiếp: Nói chung, chiều dài cáp có thể đạt 0 ~ 20 km, chủ yếu được xác định bởi sức đề kháng mặt đất, sức đề kháng cáp và chiều sâu chôn cất cáp Phương pháp nối: Nói chung, chiều dài cáp có thể đạt 0 ~ 10 km, chủ yếu được xác định bởi sức đề kháng mặt đất, sức đề kháng cáp và chiều sâu chôn cất cáp Phương pháp truyền: Áp dụng cho các cáp chôn dưới độ sâu 2m |
| Độ sâu và dòng chảy | Hiển thị độ sâu cáp và giá trị dòng trong thời gian thực |
| Độ sâu đo đường ống | 0-20m |
| Độ chính xác độ sâu | Độ chính xác vị trí mặt phẳng: Vị trí trục trung tâm của cáp hoặc đường ống mục tiêu: ± 5% (thần độ chôn 0-3m) -10% (thần độ chôn 3m-20m) |
| Lời khuyên đúng hay sai | Loại bỏ sự can thiệp từ các dây cáp liền kề.việc đo các dây cáp liền kề có thể được phân biệt dựa trên các cường độ tín hiệu khác nhau và các giai đoạn dòng được đo được cung cấp bởi các dây cáp liền kềTrong quá trình theo dõi các dây cáp, quan sát mặt số pha và con trỏ chỉ để phân biệt dây cáp được đo từ các dây cáp lân cận. |
| Hướng dẫn đúng đắn | Âm thanh FM thay đổi theo cường độ tín hiệu |
| Hiển thị chống nhiễu | Xanh: Không có nhiễu Xanh: Tốt (kết quả có thể đáng tin cậy) Đỏ: Sự nhiễu nghiêm trọng (kết quả không thể đáng tin cậy) |
| Khả năng chống nhiễu | Dải tần số nhận cực kỳ hẹp và phương pháp xử lý kỹ thuật số độc đáo có thể ngăn chặn hoàn toàn tần số điện và nhiễu hài hòa của các dây cáp và đường ống chạy gần đó. |
| Khoảng cách can thiệp | Khi sử dụng phương pháp ghép nối và phương pháp cảm ứng, máy phát sẽ tạo ra nhiễu trong khoảng cách ngắn.Khoảng cách nhiễu liên quan đến sức mạnh truyền và tần số. Lượng điện càng lớn và tần số càng cao, nhiễu càng mạnh. Khoảng cách tối thiểu mà máy thu không bị nhiễu bởi máy phát thường cần phải được xác định bằng thí nghiệm: Khám phá đường ống: 5m xa phương pháp nối và 20m xa phương pháp cảm ứng có thể được xác nhận là không có nhiễu Nhận dạng cáp: cách 2 ~ 5m cho phương pháp nối có thể được xác nhận là không có nhiễu |
| Nhận dạng cáp | Phương pháp xác định: Chứng minh thông minh bằng kẹp linh hoạt; Số dây cáp có thể được hiệu chuẩn: từ 1 đến 20; Giá trị hiệu chuẩn: Tỷ lệ phần trăm hiện tại của tín hiệu nhận và tín hiệu phát nằm trong khoảng từ 75% đến 135% của giá trị hiệu chuẩn,là một trong những điều kiện để xác định thành công; Định hướng: Máy kẹp truyền, máy kẹp nhận và tín hiệu tải phải ở cùng một hướng, đó là một trong những điều kiện để xác định thành công. |
| Nhận dạng cáp Phạm vi phát hiện |
Phương pháp kết nối trực tiếp: có thể xác định các tín hiệu với điện trở vòng lặp từ 0Ω đến 8kΩ (thường có thể đạt chiều dài cáp từ 0 đến 20 km,chủ yếu được xác định bởi sức đề kháng mặt đất và sức đề kháng cáp) Phương pháp nối: có thể xác định tín hiệu với kháng vòng từ 0Ω đến 1kΩ; (thường có thể đạt chiều dài cáp từ 0 đến 6 km, chủ yếu được xác định bởi kháng đất và kháng cáp) |
| Hiển thị | 4Màn hình màu LCD 0,3-inch (màn hình độ sáng cao), có thể nhìn thấy dưới ánh sáng mặt trời |
| Sờ vào | Vâng, cảm ứng dung lượng |
| kích thước | Khoảng 350mm ((L) × 155mm ((W) × 700mm ((H) |
| Trọng lượng | Khoảng 2kg. |
| Giao diện kết nối | Cổng USB loại C, ổ cắm máy bay |
| Độ kính bên trong cuộn dây | φ200mm (thang kính lớn hơn có thể được tùy chỉnh khi cần thiết) |
| Nhiệt độ và độ ẩm làm việc | -10oC ~ 40oC; dưới 80%Rh |
| Nhiệt độ và độ ẩm lưu trữ | -10oC ~ 50oC; ≤95%RH, không ngưng tụ |
| Kháng áp | AC2000V/rms (trước đầu trước và cuối sau của vỏ) |
| Phù hợp với các quy định an toàn | IEC61010-1 CAT 600V, IEC61010-031, IEC61326, mức độ ô nhiễm 2 |
| Chức năng | Các chế độ truyền tín hiệu nhiều tần số |
| Sức mạnh | 10.8V pin lithium sạc lớn |
| Phương pháp đầu ra | Phương pháp kết nối trực tiếp, phương pháp nối, phương pháp cảm ứng |
| Tần số đầu ra | 640Hz,1.28kHz,2.56kHz,3.20kHz,40,09kHz,8.19kHz,10.2kHz,320,7 kHz, 65.6kHz,81.9kHz,197kHz |
| Chế độ đầu ra | Định dạng tự động, xác định tự động theo các phụ kiện khác nhau |
| Năng lượng đầu ra | 15W tối đa, 9 cấp độ điều chỉnh |
| Kháng trở | Chức năng phù hợp và bảo vệ trở kháng thời gian thực hoàn toàn tự động |
| Điện áp đầu ra trực tiếp | 150Vpp tối đa |
| Bảo vệ mạch | Với bảo vệ quá tải và mạch ngắn |

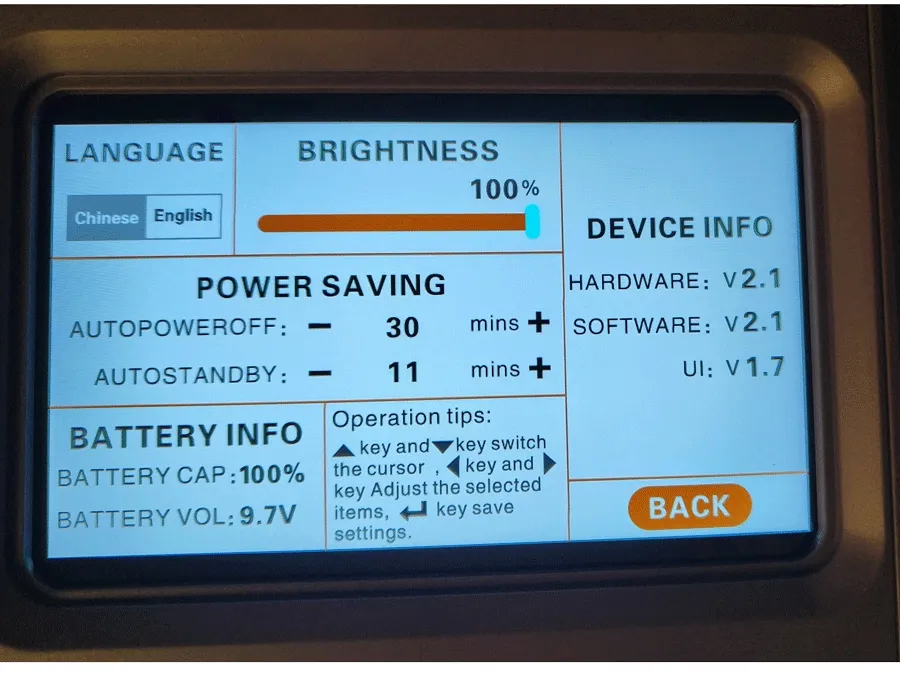

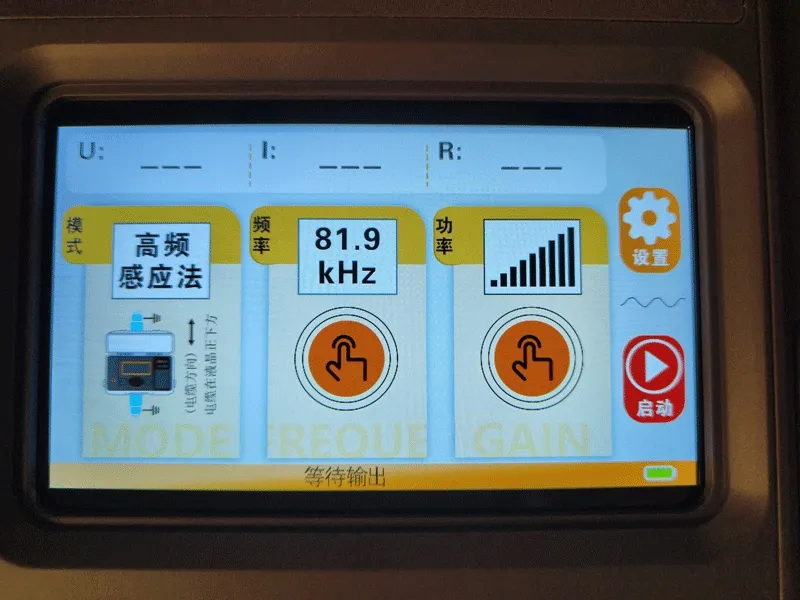

| Thạch tinh lỏng | Màn hình màu LCD 5 inch |
| Sờ vào | Vâng, cảm ứng dung lượng |
| Kích thước thiết bị | Khoảng 320mm ((L) × 275mm ((W) × 145mm ((H) |
| Trọng lượng | Máy phát là khoảng 3,85kg; Kẹp máy phát là khoảng 1,18kg |
| Bộ sạc | DC 11.1V 3A |
| Kích thước kẹp khởi động | Chiều dài, chiều rộng và độ dày: 297mm × 194mm × 39mm |
| Chuỗi nắp bơm đường kính bên trong | φ125mm |
| Chiều dài cáp phát | 3m |
| Dòng thử nghiệm | Chất thử màu đỏ 3m, chất thử màu đen 3m |
| Giao diện kết nối | Cổng USB, cổng DC, ổ cắm hàng không |
| Chống áp lực | Máy phát thông qua một thiết kế hộp công cụ đặc biệt tích hợp |
| Cự kháng điện áp | AC 3700V/rms (giữa phần trên và phần dưới của hộp nhạc cụ) |
| Tính chất điện từ | IEC61326 (EMC) |
| Phù hợp với các quy định an toàn | IEC61010-1 (CAT 300V, CAT IV 150V, mức độ ô nhiễm 2) |
