| Place of Origin: | Shaanxi |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO、CE |
| Model Number: | XHGX507C |
Mục đích được xây dựng cho các nhóm khảo sát trước khi xây dựng yêu cầu xác minh tiện ích ngầm đáng tin cậy để tuân thủ dự án và giảm thiểu rủi ro.
Mô tả sản phẩm:

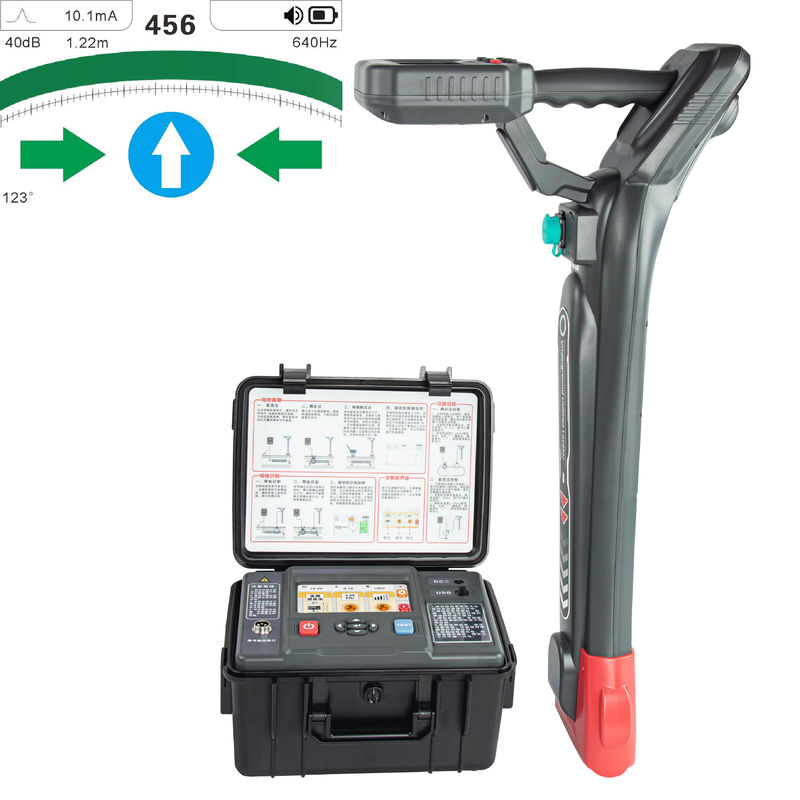

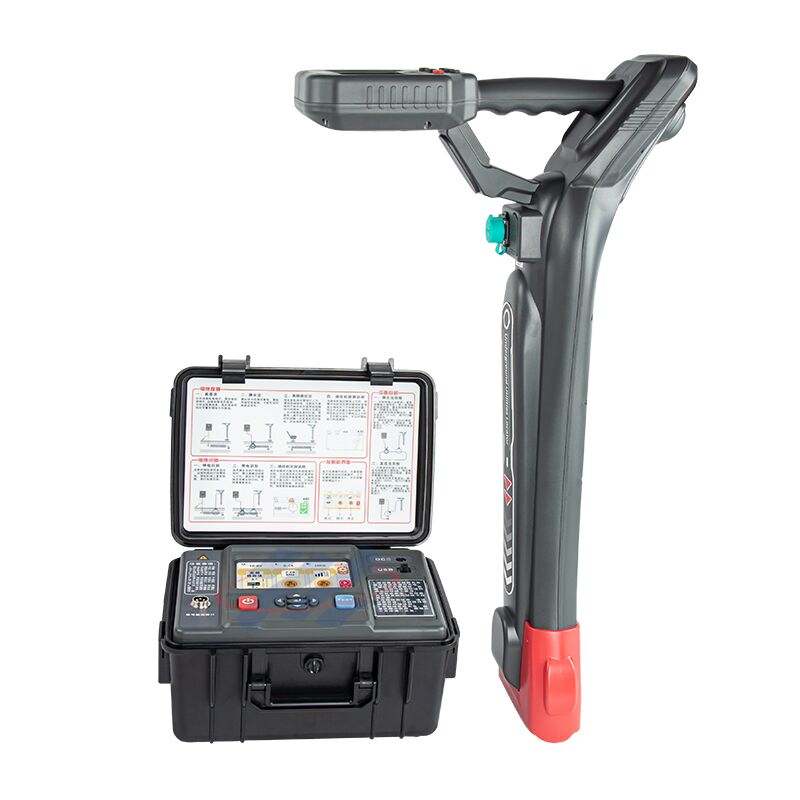

Cáp thông minhđường ốngmáy dò,còn được gọi là máy kiểm tra đường ống hoặc máy kiểm tra đường dẫn, là một dụng cụ phát hiện đường dẫn với hiệu suất toàn diện mạnh mẽ. Nó có nhiều chức năng như
phát hiện đường ống dẫn, xác định cáp, phát hiện lỗi, vv. Thiết bị bao gồm một bộ phát, một kẹp truyền dòng,một máy thu,một máy kẹp dòng điện linh hoạt nhận, một đường thử kết nối và một A-khung (không cần thiết).
CácMáy phát hiện đường ống thông minhcó thể được sử dụng để phát hiện đường dẫn, điều tra đường ống và đo chiều sâu của đường ống kim loại và cáp ngầm trong môi trường không có hố.có khả năng chống nhiễu, có thể xác định chính xác vị trí và đo chiều sâu, và phù hợp với việc phát hiện và tuần tra các đường ống dẫn kim loại dưới lòng đất khác nhau, quản lý và bảo trì đường ống dẫn,quy hoạch và xây dựng đô thị, nguồn cung cấp điện và các bộ phận khác. Nó là một trong những công cụ cần thiết cho các đơn vị bảo trì đường ống.một kẹp truyền tín hiệu và một đường thử kết nối.
Dữ liệu kỹ thuật:
Máy phát:
| Chức năng | Các chế độ truyền tín hiệu nhiều tần số |
| nguồn cung cấp điện | 10.8Vpin lithium sạc có dung lượng lớn |
| Phương pháp đầu ra | Phương pháp kết nối trực tiếp, phương pháp nối, phương pháp cảm ứng |
Tần số đầu ra |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| Chế độ đầu ra | Định dạng tự động, xác định tự động theo các phụ kiện khác nhau |
| Năng lượng đầu ra | 15W tối đa, 9mức độ điều chỉnh |
| trở ngại | Chức năng phù hợp và bảo vệ trở kháng thời gian thực hoàn toàn tự động |
| Điện áp đầu ra trực tiếp | 150Vpptối đa |
| Bảo vệ mạch | Với bảo vệ quá tải và mạch ngắn |
| tinh thể lỏng | 5-inchLCDmàn hình màu |
| chạm | Vâng, cảm ứng dung lượng |
| Kích thước thiết bị | Về320mm (chiều dài) × 275mm (chiều rộng) × 145mm (chiều cao) |
Người nhận:
Chức năng |
Khám phá đường ống (nhận vị trí cáp, hiển thị hướng, đo chiều sâu, đo dòng điện), xác định cáp, tìm lỗi khung A (hoặc tùy chọn) |
| nguồn cung cấp điện | 8.4Vpin lithium sạc có dung lượng lớn |
| Phương pháp đầu vào | Dòng cuộn tiếp nhận tích hợp, dây chuyền linh hoạt, A- khung(chức năng tùy chọn) |
Tần số nhận |
Tần số phát hiện hoạt động: 640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Tần số năng lượng Tần số phát hiện thụ động: 50Hz, 60Hz,250Hz RF băng tần phát hiện thụ động: tần số trung tâm là32.7kHz, 65.6kHz, 81.9kHz,197kHz |
| Chế độ phát hiện đường ống | Phương pháp đỉnh rộng, phương pháp đỉnh hẹp, phương pháp thung lũng |
| Hiển thị phát hiện đường ống | Chế độ định vị cổ điển, chế độ chuyển động dây, chế độ đo biến dạng tín hiệu |
Phạm vi phát hiện đường ống |
Phương pháp kết nối trực tiếp: Nói chung, chiều dài cáp có thể đạt0~20Kilometers, chủ yếu được xác định bởi sức đề kháng mặt đất, sức đề kháng cáp và cápđộ sâu chôn vùi. Phương pháp nối: Nói chung, chiều dài của cáp có thể đạt0~10Kilometers, chủ yếu được xác định bởi sức đề kháng mặt đất, sức đề kháng cáp và cápđộ sâu chôn vùi. Cáp chôn ít hơnĐộ sâu 2m |
| Độ sâu và dòng chảy | Hiển thị độ sâu cáp và giá trị dòng trong thời gian thực |
| Độ sâu đo đường ống | 0-20m |
Độ chính xác độ sâu |
Độ chính xác vị trí trên mặt phẳng: Vị trí trục trung tâm của cáp hoặc đường ống mục tiêu:± 5% (độ sâu chôn 0-3m) -10%độ sâu chôn3m-20m) |
Lời khuyên đúng hay sai |
Loại bỏ sự nhiễu nhiễu từ các dây cáp liền kề.Trong quá trình theo dõi cáp, quan sát bảng pha. Các đĩa và điểm chỉ để phân biệt cáp được thử nghiệm từ các cáp lân cận |
| Hướng dẫn đúng đắn | Âm thanh FM thay đổi theo cường độ tín hiệu |
| Hiển thị chống nhiễu | Xanh: Không có sự can thiệp Xanh: Tốt (kết quả đáng tin cậy)) Đỏ: Sự can thiệp nghiêm trọng (kết quả không đáng tin cậy)) |
Khả năng chống nhiễu |
Dải tần số nhận cực kỳ hẹp và phương pháp xử lý kỹ thuật số độc đáo có thể ngăn chặn hoàn toàn tần số điện và nhiễu hài hòa của các dây cáp và đường ống chạy gần đó. |
Khoảng cách can thiệp |
Khi sử dụng phương pháp ghép nối và phương pháp cảm ứng, máy phát sẽ tạo ra nhiễu trong khoảng cách ngắn.Khoảng cách nhiễu liên quan đến sức mạnh truyền và tần số. Lượng điện càng lớn và tần số càng cao, nhiễu càng mạnh. Khoảng cách tối thiểu mà ở đó một máy thu không bị gián đoạn bởi một máy phát thường đòi hỏi xác định bằng thí nghiệm: Khám phá đường ống: Phương pháp nốicó thể xác nhận không có sự can thiệpvượt quá5m, phương pháp cảm ứng có thể xác nhận không có nhiễu ngoài 20mNhận dạng cáp: Phương pháp nốicó thể xác nhận không có sự can thiệp ngoài2~5m |
Nhận dạng cáp |
Nhận dạngmPhương pháp: linh hoạt đinh thông minh xác định;số lượng cáp có thể được hiệu chỉnh: từ 1 đến 20; Giá trị hiệu chuẩn: Tỷ lệ phần trăm hiện tại của tín hiệu nhận và tín hiệu truyền làgiữa 75% và 135% giá trị hiệu chuẩn, đó là một trong những điều kiện để xác định thành công; Hướng: Máy kẹp truyền, máy kẹp nhận và tín hiệu tải phải ở cùng một hướng, đó là một trong những điều kiện để xác định thành công. |
Phạm vi phát hiện nhận dạng cáp |
Phương pháp kết nối trực tiếp: có thể xác định tín hiệu với kháng vòng lặp0Ω~8kΩ(thường có thể đạt chiều dài cáp0~20Kilometers, chủ yếu được xác định bởi sức đề kháng mặt đất và sức đề kháng cáp) Phương pháp nối: có thể xác định tín hiệu với kháng vòng lặp0Ω đến 1kΩ(thường có thể đạt được một chiều dài cáp0~6cm (chủ yếu được xác định bởi sức đề kháng nối đất và sức đề kháng của cáp) |
| tinh thể lỏng | 4.3-inch LCDmàn hình màu(màn hình độ sáng cao),nhìn thấy trong ánh sáng mặt trời |
| chạm | Vâng, cảm ứng dung lượng |
| Giao diện kết nối | USB loại Ccổng, ổ cắm hàng không |
| Độ kính bên trong cuộn dây | φ200mm (thang kính lớn hơn có thể được tùy chỉnh khi cần thiết) |
| Nhiệt độ và độ ẩm làm việc | -10oC ~ 40oC;bên dưới 80% Rh |
| Nhiệt độ và độ ẩm lưu trữ | -10oC ~ 50oC; ≤ 95% RH,không ngưng tụ |
| Kháng áp | AC2000V/rms (trước đầu trước và cuối sau của vỏ) |
| Thích hợp cho an toànquy định | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,mức độ ô nhiễm2 |
Bạn có quan tâm đến XHGX507C cho đội của mình không?Liên hệ với chúng tôi để biết giá khối lượng, trang dữ liệu kỹ thuật và các tùy chọn cấu hình.
Q: XHGX507C có phù hợp với khảo sát tiện ích trước khi xây dựng và tuân thủ quy định không?
XHGX507C được thiết kế đặc biệt cho các cuộc khảo sát trước khi xây dựng cần thiết trước khi khai quật, đào hầm, hoặc khoan định hướng. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
Hỏi: Công cụ xử lý các trang web với nhiều tiện ích chồng chéo như thế nào?
Sự kết hợp giữa hoạt động đa tần số, đo lường dòng điện và chế độ ăng-ten kép cung cấp nhiều chiến lược để giải quyết tắc nghẽn tiện ích.Bằng cách so sánh các phản ứng tín hiệu ở tần số khác nhau và đo lường mức hiện tại, các nhà khai thác có thể cô lập các tiện ích cá nhân ngay cả trong các hành lang ngầm đông đúc.
Hỏi: Những tài liệu nào có thể được tạo ra từ các cuộc khảo sát thực địa?
Màn hình LCD của thiết bị cung cấp độ sâu thời gian thực và đọc hiện tại có thể được ghi lại bằng tay trên bản đồ trang web.Các nhà khai thác thường đánh dấu đường dẫn và độ sâu của cáp bằng sơn phun và các tài liệu tìm thấy bằng ảnh và hồ sơ bằng văn bảnCác phụ kiện ghi dữ liệu có khả năng GPS có thể có sẵn để tích hợp với các hệ thống lập bản đồ GIS.
Q: Nó có thể phát hiện các ống không kim loại như PVC hoặc HDPE?
Giống như tất cả các thiết bị định vị dựa trên cảm ứng điện từ, XHGX507C phát hiện các vật thể kim loại bằng độ dẫn điện của chúng.Tuy nhiên, nếu các đường ống này chứa dây tracer kim loại (thường được lắp đặt bên cạnh các đường ống nhựa trong quá trình xây dựng), thiết bị có thể phát hiện dây tracer.radar xuyên mặt đất (GPR) sẽ được yêu cầu như một công nghệ bổ sung.
Q: Bảo hành và hỗ trợ nào được cung cấp?
Bảo hành tiêu chuẩn 12 tháng chống lại các khiếm khuyết sản xuất với hỗ trợ kỹ thuật suốt đời. CE và ISO 9001:2015 được chứng nhận. Bộ đầy đủ bao gồm máy thu, máy phát, cáp kết nối,Kẹp nối, thanh đất, pin sạc, bộ sạc, hướng dẫn sử dụng và vỏ vận chuyển bền vững.
