| Nguồn gốc: | thiểm tây |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |
| Số mô hình: | XHSB505DS |
cácBộ nhận dạng cáp thông minh XHSB505DSlà thiết bị chuyên nghiệp thế hệ tiếp theo kết hợp công nghệ PSK (Phase Shift Keying) với các thuật toán chính xác để nhận dạng cáp tự động, chống lỗi. Không giống như các thiết bị nhận dạng dựa trên con trỏ tương tự thông thường, XHSB505DS có màn hình LCD màu 3,5 inch với khả năng giải mã thông minh giúp tự động xác minh xem cáp có phải là mục tiêu hay không — hiển thị dấu kiểm màu xanh lục (√) để nhận dạng thành công hoặc dấu chéo màu đỏ cam (*) cho cáp không phải mục tiêu. Điều này giúp loại bỏ sự mơ hồ trong cách diễn giải con trỏ thủ công điển hình của các mã định danh truyền thống.
Được thiết kế dành cho các kỹ sư thử nghiệm và vận hành cáp điện, những người yêu cầu độ chính xác và hiệu quả, XHSB505DS tích hợp ba thiết bị thành một: bộ nhận dạng cáp đang hoạt động, bộ nhận dạng cáp đã ngắt điện và công cụ đo điện áp/dòng điện/tần số AC. Kẹp nhận cuộn dây Rogowski linh hoạt có thể chứa các loại cáp có đường kính lên tới 200mm, bao gồm các dây dẫn có hình dạng không đều, trong khi khả năng truyền đa tần số (625Hz, 1562Hz, 2500Hz, 10kHz) đảm bảo phát hiện tín hiệu đáng tin cậy trên nhiều loại cáp và điều kiện trường khác nhau.
🔍 Điều gì làm nên sự khác biệt của XHSB505DS:Không giống như các bộ nhận dạng cáp thông thường yêu cầu người vận hành diễn giải các chuyển động của con trỏ analog theo cách thủ công — một quá trình chủ quan dễ xảy ra lỗi trong điều kiện hiện trường — XHSB505DS sử dụng công nghệ PSK với các thuật toán thông minh đểxác minh kỹ thuật số tự động. Màn hình LCD màu 3,5 inch hiển thị dấu tích màu xanh lục hoặc chữ thập đỏ rõ ràng, loại bỏ mọi phỏng đoán. Ngoài ra, nó làđịnh danh cáp duy nhất trong lớp của nókết hợp nhận dạng cáp với điện áp xoay chiều (0~600V), dòng điện xoay chiều (0~5000A) và đo tần số — biến nó thành một công cụ đa chức năng thực sự cho các nhóm thử nghiệm chuyên nghiệp, những người cần nhiều thứ hơn là chỉ ID cáp.

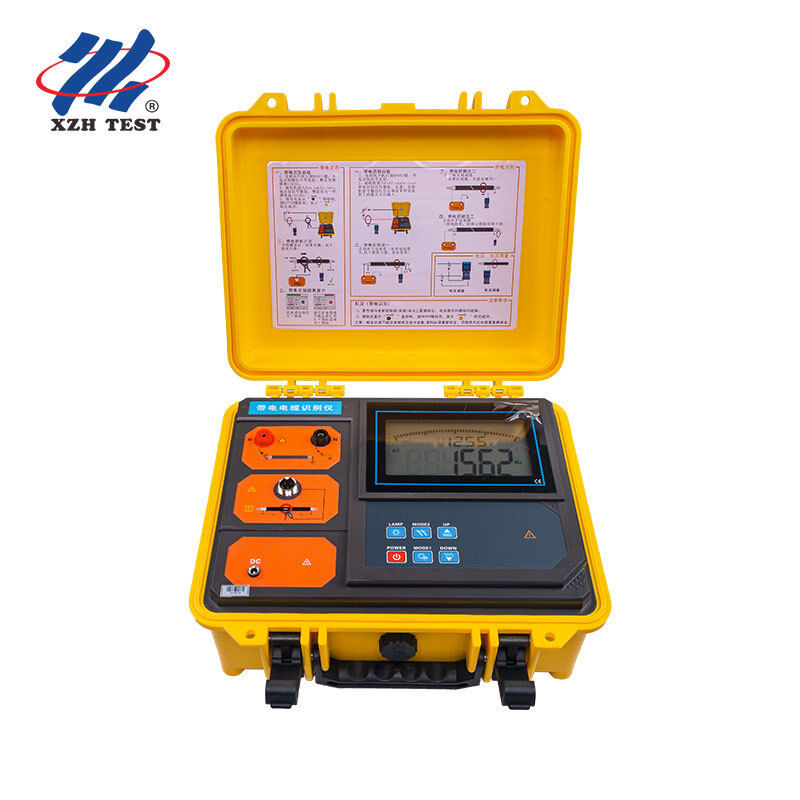

| tham số | Đặc điểm kỹ thuật |
|---|---|
| Nguồn điện | Pin lithium dung lượng lớn 11.1V có thể sạc lại, hoạt động liên tục ~ 8h |
| Phương thức đầu ra | Khớp nối Caliper (trực tiếp); Đầu ra trực tiếp (tắt nguồn) |
| Tần số truyền | 625Hz, 1562Hz, 2500Hz, 10kHz (có thể điều chỉnh phím mũi tên) |
| Điện áp xung | 500V (chế độ nhận dạng tắt nguồn) |
| Xung hiện tại | Tối đa 5A (phụ thuộc vào điện trở vòng lặp) |
| Tần số xung / Độ rộng xung | 1 lần/giây/2ms |
| Trưng bày | Màn hình LCD lớn với điện áp pin thời gian thực, đèn nền màu trắng |
| Kích thước | 320*275*145mm; Vỏ chịu được áp lực ~200kg |
| Sự an toàn | Chịu được AC 3700V/rms; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| Điều kiện hoạt động | -10oC ~ 40oC; Độ ẩm<80% |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Chức năng | ID cáp trực tiếp và không có điện; Đo điện áp xoay chiều, dòng điện, tần số |
| Trưng bày | Màn hình LCD màu thật 3,5 inch, chỉ báo biểu tượng màu |
| Nguồn điện | Pin lithium có thể sạc lại 7.4V, sạc USB, thời gian chạy ~ 6h |
| Hiệu chỉnh tín hiệu | Có — 75%~135% giá trị hiệu chuẩn = điều kiện ID hợp lệ |
| Nhận biết hướng | Có - cần có hướng phù hợp để nhận dạng thành công |
| Xác minh | Dấu tích xanh (√) = cáp mục tiêu; Chữ thập màu đỏ cam (*) = không phải mục tiêu |
| Dải điện áp xoay chiều | 0,00V ~ 600V (50Hz/60Hz), độ chính xác ±2%±3dgt |
| Phạm vi hiện tại AC | 0,00A ~ 5000A (50Hz/60Hz), độ chính xác ±2%±3dgt |
| Dải tần số | 45Hz ~ 70Hz, độ chính xác ±2%±3dgt |
| Kẹp hiện tại linh hoạt | Cuộn dây Rogowski, đường kính trong φ200mm, dây dẫn 2m |
| Tỷ lệ phát hiện | ~1 lần/giây với điều chỉnh mức tăng (thanh biên độ 10~100) |
| Phạm vi ID tắt nguồn | Điện trở vòng 0Ω~10kΩ (cáp lên tới ~10km, tùy thuộc vào nối đất) |
| Phạm vi ID trực tiếp | Điện trở vòng 0Ω~200Ω (cáp lên tới ~5km, tùy thuộc vào nối đất) |
| Sự an toàn | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Ô nhiễm độ 2 |
| Điều kiện hoạt động | -10oC ~ 40oC; Độ ẩm<80% |
Nhận dạng cáp trực tiếp (Phương pháp ghép thước cặp):Bộ phát kết hợp tín hiệu dòng xung tổng hợp ở tần số đã chọn (625Hz~10kHz) thông qua kẹp truyền trên cáp bọc thép ba lõi mục tiêu. Dòng xung tạo ra một trường điện từ có hướng xung quanh cáp, trường này được phát hiện bởi cuộn dây Rogowski linh hoạt và được giải mã bằng thuật toán PSK của máy thu. Bộ xử lý thông minh của máy thu xác minh hiệu chuẩn tín hiệu (75%~135% giá trị được truyền), tính nhất quán về hướng và tần số phù hợp trước khi hiển thị xác nhận đánh dấu màu xanh lục.
Nhận dạng cáp đã ngắt điện (Phương thức kết nối trực tiếp):Bộ phát phát tín hiệu dòng điện được mã hóa xung 500V trực tiếp vào lõi cáp thông qua dây dẫn thử nghiệm. Dòng điện được mã hóa tạo ra một trường điện từ dọc theo chiều dài cáp. Cuộn dây linh hoạt của máy thu phát hiện, giải mã và nhận dạng cáp mục tiêu thông qua thuật toán PSK thông minh, với kết quả hiển thị rõ ràng trên màn hình LCD màu.
⚠️ Lưu ý an toàn quan trọng:
Nhận dạng tắt nguồn: Nghiêm cấm kết nối với cáp trực tiếp. Nhận dạng trực tiếp: Chỉ áp dụng cho cáp bọc thép ba lõi. Không trộn lẫn các kẹp truyền và nhận. Hướng tín hiệu đầu vào phải nhất quán. Vỏ cáp ở hai đầu phải được nối đất tốt để thực hiện phương pháp ghép nối.
XZH TEST là nhà sản xuất chuyên nghiệp chuyên về các giải pháp kiểm tra cáp, phát hiện và chẩn đoán lỗi cho các công ty điện lực, nhà thầu điện và khách hàng công nghiệp trên toàn thế giới. Với dòng sản phẩm toàn diện bao gồm bộ nhận dạng cáp thông minh, bộ định vị lỗi và hệ thống chẩn đoán, XZH TEST cung cấp thiết bị hiện trường cải tiến, đáng tin cậy được thiết kế cho các ứng dụng chuyên nghiệp đòi hỏi khắt khe nhất.
Hãy liên hệ với chúng tôi ngay hôm nay để có giải pháp tùy chỉnh phù hợp với yêu cầu nhận dạng và bảo trì cáp của bạn.
