| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO/CE |
| Số mô hình: | XHZG-120 |

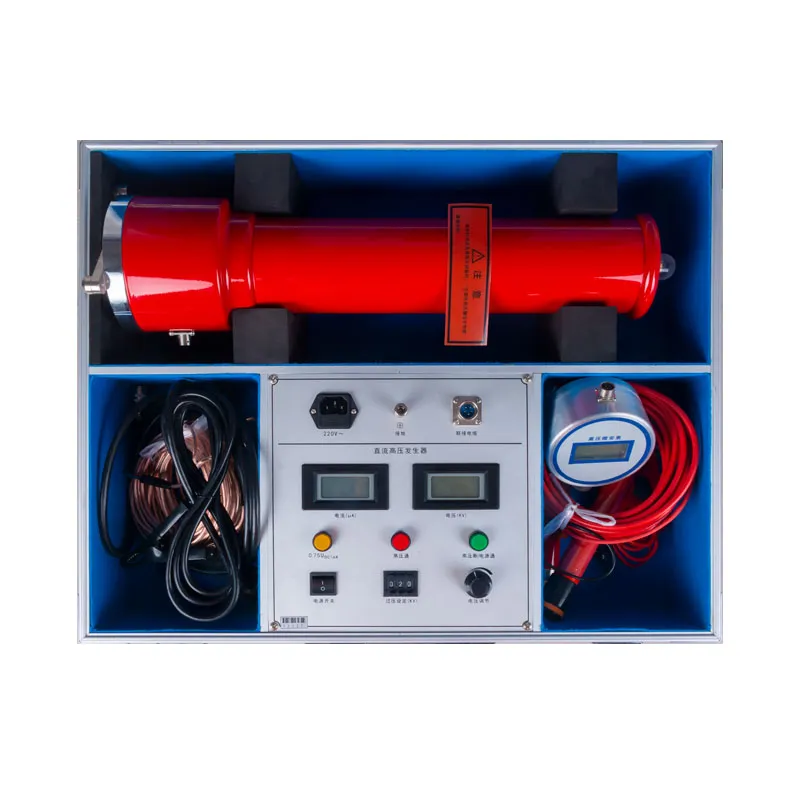

Máy kiểm tra chịu điện DC 120kv XHZG-120, Máy kiểm tra điện áp chịu đựng DC, Máy kiểm tra dòng rò DC
Dòng XHZG Máy kiểm tra chịu điện DC chủ yếu được sử dụng cho các bộ phận đường dây điện, công nghiệp và khai thác, luyện kim, thép và các bộ phận điện của doanh nghiệp khác để tiến hành thử nghiệm điện áp chịu đựng DC hoặc thử nghiệm dòng rò DC trên các thiết bị điện áp cao như bộ chống sét oxit kẽm, cáp điện, máy biến áp, cầu dao và máy phát điện.
1. Mạch nhân đôi điện áp IF được áp dụng và công nghệ điều chế độ rộng xung PWM và các thiết bị IGBT công suất cao được áp dụng.
2. Với phản hồi điện áp lớn, điện áp đầu ra có độ ổn định cao và hệ số gợn sóng là ≤1%.
3. Điều chỉnh áp suất trơn toàn dải, độ chính xác ≤0,5%, độ ổn định ≤1%.
4. Chiết áp tăng áp bắt đầu từ 0 và có nút 0,75 UDC1mA với độ chính xác ≤1%.
5. Bảo vệ quá áp được thiết lập bằng cách quay số và sai số là ±1% trong nháy mắt.
| Mô hình Thông số kỹ thuật |
60/2 | 60/3 | 120/2 | 120/3 | 200/2/5 | |
| Điện áp đầu ra (kV) | 60 | 60 | 120 | 120 | 200 | |
| Dòng điện đầu ra mA | 2 | 3 | 2 | 3 | 2/5 | |
| Công suất đầu ra (W) | 120 | 180 | 240 | 360 | 400/1000 | |
| Công suất xả (mA) | 2 | 3 | 2 | 3 | 2/5 | |
| Trọng lượng hộp điều khiển (kg) | 2 | 2 | 2 | 2 | 13.1 | |
| Trọng lượng xi lanh áp suất kép (kg) | 2.5 | 2.5 | 4 | 4 | 7.9 | |
| Thông số kỹ thuật xi lanh áp suất kép (mm) | Ф90 340 |
Ф90 340 |
Ф90 470 |
Ф90 470 |
Ф110 810 |
|
| Sai số đo điện áp | 1% (Toàn dải)±1bite | |||||
| Sai số đo dòng điện | 1% (Toàn dải)±1bite | |||||
| Sai số cài đặt quá áp | Bảo vệ quá áp áp dụng cài đặt mã quay số, rõ ràng trong nháy mắt (độ chính xác ≤1.0%) | |||||
| 0.75 Sai số chuyển đổi | Nút một chạm 0.75UDC-1mA có độ chính xác cao (độ chính xác ≤1.0%) Phù hợp nhất cho thử nghiệm bộ chống sét oxit kẽm |
|||||
| Hệ số gợn sóng | ≤0.5% | |||||
| Phương pháp làm việc | Sử dụng không liên tục: 30 phút ở tải định mức Sử dụng điện áp định mức 1,1 lần: 10 phút |
|||||
| Môi trường làm việc | Nhiệt độ:-10ºC~+40ºC | |||||
| Độ ẩm tương đối: không quá 85% khi nhiệt độ phòng là 25ºC (không ngưng tụ) | ||||||
| Độ cao: Dưới 1500 mét | ||||||
| Với tải điện dung | Dung lượng sản phẩm thử nghiệm không giới hạn | |||||
| Đặc điểm cấu trúc | Bộ nhân điện cách điện | |||||
| Cách điện không khí, không rò rỉ | ||||||
