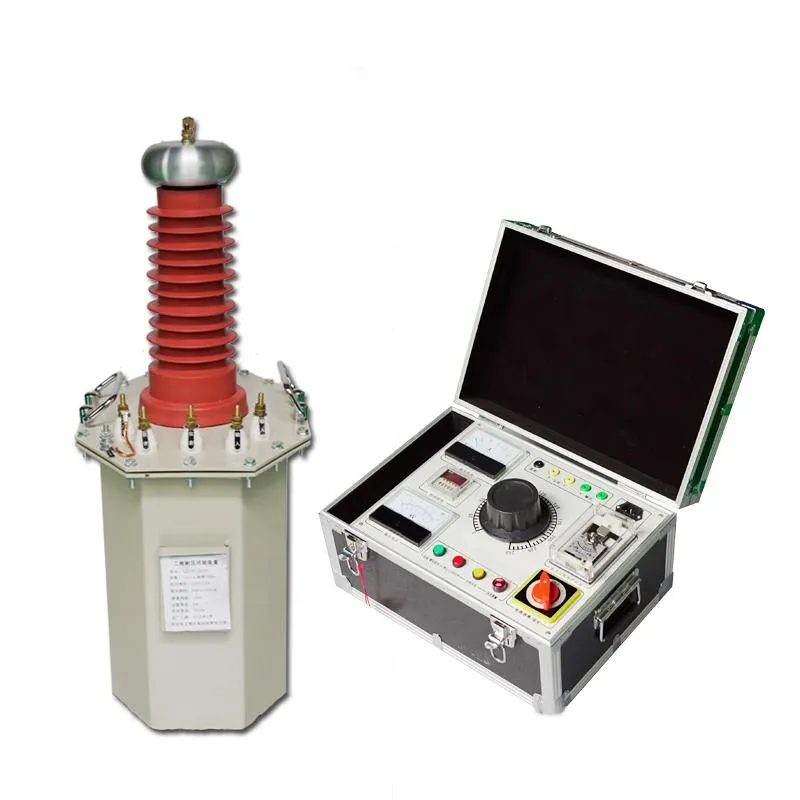

AC DC Hipot Test Kit Hv Transformer High Voltage Tester System cho kiểm tra điện

XHYB Thiết bị thử nghiệm điện áp cao tần số nguồn

Sử dụng nguồn điện tần số công nghiệp 220V (380V cho 10KVA trở lên) để kết nối với hộp điều khiển (bộ) (đây là thiết bị hỗ trợ cho máy biến áp thử nghiệm, vui lòng tham khảo hướng dẫn sử dụng của hộp điều khiển (bộ) để biết thông tin chi tiết), và điều chỉnh điện áp 0-220V/380V thông qua bộ điều chỉnh điện áp tự động để đưa vào cuộn sơ cấp của máy biến áp thử nghiệm. Theo nguyên lý cảm ứng điện từ, cuộn dây thứ cấp (điện áp cao) thu được cùng bội số của biên độ điện áp theo tỷ lệ số vòng dây của nó với cuộn sơ cấp - điện áp cao tần số công nghiệp. Điện áp cao tần số công nghiệp này có thể được chỉnh lưu bằng chồng silicon điện áp cao và lọc bằng tụ điện để thu được điện áp cao DC, trong đó biên độ là căn bậc hai của 2 lần giá trị hiệu dụng của điện áp cao tần số công nghiệp.

Loạt sản phẩm này được chia thành ba loại: loại AC, loại hai mục đích AC/DC và kết nối với đầu nối 200V có thể được kết nối thành máy biến áp thử nghiệm kích thích nối tiếp.

Thông số kỹ thuật chính:

Các tính năng chính:

     ☆Dòng XHY ngâm dầu, dòng XHG loại khô, dòng XHQ loại bơm hơi.
     ☆Nó có các chức năng quá dòng, khởi động từ số không, v.v., có thể hiển thị các giá trị như điện áp và dòng điện.
     ☆Được trang bị rơle quá dòng, điều chỉnh điện áp đầu ra bằng điện/thủ công (theo yêu cầu)

Thông số kỹ thuật:

Công suất (KVA)	Đầu ra điện áp cao(KV)		Dòng điện áp cao(mA)		Đầu vào điện áp thấp		Tỷ lệ biến đổi	Tăng nhiệt độºC 30 phút
	AC	DC	AC	DC	Điện ápV	Dòng điệnA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Ảnh chi tiết

Nếu bạn cần tùy chỉnh, vui lòng liên hệ với tôi
