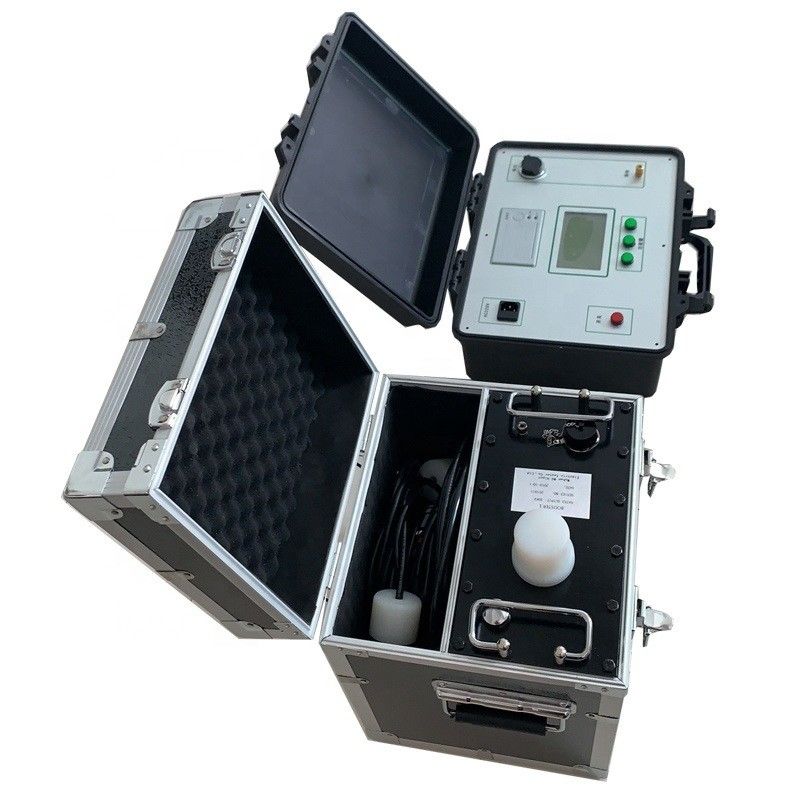

VLF chịu thử nghiệm chức năng bảo vệ cáp bảo vệ quá mức hiện tại

Nguyên tắc thử nghiệm điện áp cách nhiệt tần số cực thấp

Kiểm tra điện áp cách nhiệt tần số cực thấp thực sự là một sự thay thế cho thử nghiệm điện áp tần số công nghiệp.cáp và các sản phẩm thử nghiệm khác cho tần số công nghiệp chịu được thử nghiệm điện áp, bởi vì lớp cách nhiệt của họ trình bày một công suất điện lớn, do đó cần một biến áp thử nghiệm công suất lớn hoặc biến áp cộng hưởng.và rất khó sử dụngĐể giải quyết mâu thuẫn này, ngành điện đã áp dụng tần suất thử nghiệm giảm, do đó làm giảm công suất của nguồn cung cấp điện thử nghiệm.Từ các bằng chứng lý thuyết và thực tế trong nhiều năm ở trong và ngoài nước, với 0.1Hz tần số cực thấp chịu áp suất thử nghiệm thay vì tần số chịu áp suất thử nghiệm, không chỉ có thể có cùng một tương đương, và khối lượng của thiết bị được giảm đáng kể,trọng lượng giảm đáng kể, về mặt lý thuyết, công suất khoảng một phần năm của tần số, và hoạt động đơn giản, so với tần số thử nghiệm vượt trội hơn.Đây là lý do tại sao phương pháp này thường được sử dụng ở các nước phát triển.
Sản phẩm này kết hợp công nghệ tiên tiến của chuyển đổi tần số kỹ thuật số hiện đại và áp dụng điều khiển máy vi tính, làm cho tăng, bucking, đo và bảo vệ hoàn toàn tự động.Bởi vì nó hoàn toàn điện tử., nó có kích thước nhỏ và trọng lượng nhẹ. Màn hình LCD lớn là rõ ràng và trực quan, và nó có thể hiển thị hình dạng sóng đầu ra và báo cáo thử nghiệm in.
Sản phẩm này có các đặc điểm sau:
1, điện áp số ít hơn hoặc bằng 50kV tần số cực thấp bằng cách sử dụng một cấu trúc duy nhất (một bộ tăng cường); hơn 50kV tần số cực thấp bằng cách sử dụng cấu trúc hàng loạt (hai bộ tăng cường hàng loạt),để trọng lượng tổng thể được giảm đáng kể, khả năng mang được tăng lên, và hai bộ tăng cường có thể được sử dụng riêng biệt cho mức điện áp thấp tần số cực thấp.
2Dữ liệu dòng, điện áp và hình sóng được thu được trực tiếp từ việc lấy mẫu bên điện áp cao, do đó dữ liệu chính xác.
3"Với chức năng bảo vệ điện áp quá cao, khi đầu ra vượt quá giá trị giới hạn điện áp được đặt, thiết bị sẽ dừng lại và bảo vệ, thời gian hành động dưới 20ms.
4"Với chức năng bảo vệ quá dòng: được thiết kế để bảo vệ gấp đôi điện áp cao và thấp, mặt điện áp cao có thể được dừng chính xác theo giá trị đặt;mặt điện áp thấp sẽ dừng lại khi dòng chảy vượt quá dòng điện định giá, thời gian hành động là dưới 20ms.
5Kháng chống cao áp đầu ra được thiết kế trong cơ thể tăng cường, vì vậy không cần phải kết nối một kháng bảo vệ bên ngoài.
6"Do sử dụng mạch điều khiển phản hồi âm trong vòng kín cao và thấp, đầu ra không có hiệu ứng tăng công suất.
