| Chứng nhận: | CE, ISO |

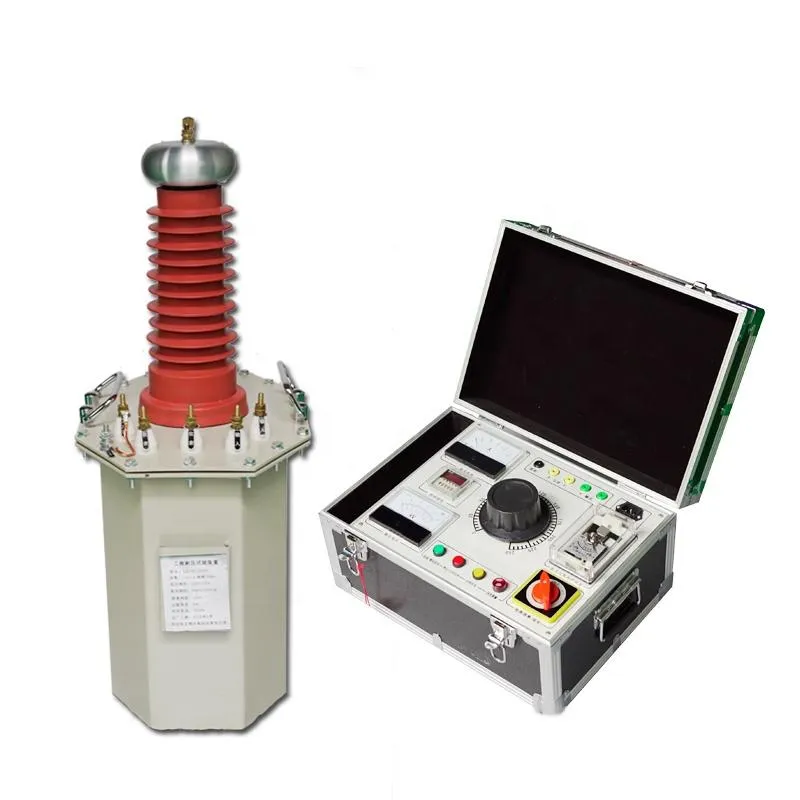

Bộ thử nghiệm AC/DC hypot
Máy biến đổi thử nghiệm ngâm dầu, tức làBộ thử nghiệm AC/DC hypot, còn được gọi là booster, là thiết bị thử nghiệm cơ bản cho các nhà máy điện, hệ thống cung cấp và phân phối điện và các đơn vị nghiên cứu khoa học.Được sử dụng cho tất cả các loại thiết bị điện thử điện áp AC và DC và thử lỗi cáp. Nó có thể là một loạt các sản phẩm điện, thiết bị điện, vật liệu cách điện dưới các thử nghiệm cố định điện áp cách điện, kiểm tra mức độ cách điện của các sản phẩm,phát hiện ra các khiếm khuyết cách nhiệt của các sản phẩm được thử nghiệm, đo khả năng chịu được điện áp quá cao.
Động thái biến áp thử nghiệm loại AC và biến áp thử nghiệm điện áp cao nhẹ hai mục đích AC / DC được làm bằng tấm thép silicon cán lạnh chất lượng cao.Các cuộn dây là hình dạng chùa đồng tâm đa lớp xi lanh loại, cuộn dây điện áp thấp bên trong, cuộn dây điện áp cao bên ngoài, đẹp, di động.Nguyên tắc hoạt động của nó là sử dụng hộp điều khiển truy cập nguồn điện tần số 220V/380V,thông qua các quy định điều chỉnh điện áp tự động 0-220V/380V đầu vào điện áp đến vòng bọc chính biến áp thử nghiệmTheo nguyên tắc cảm ứng điện từ,trong cuộn dây phụ (cấp cao) theo tỷ lệ của số lần quay của cuộn dây chính để có được cùng một số lần của kích thước điện áp - tần số điện năng điện áp cao. Điện áp cao tần số năng lượng này có thể được thu được bằng cách điều chỉnh dung tích silicon điện áp cao và lọc tụ, và biên độ là gấp đôi giá trị hiệu quả của điện tần số điện áp cao.
Các dòng sản phẩm này được chia thành ba loại: loại AC, loại hai mục đích AC và DC, và có thể được kết nối với bộ biến áp thử nghiệm loại kích thích 200V.
| Công suất danh nghĩa | 3KVA,5KVA,10KVA,15KVA,1000KVA tùy chọn |
| Điện áp đầu ra | 100KV |
| Điện áp đầu vào của hộp hoạt động | AC220/380V |
| Điện áp đầu ra của hộp hoạt động | AC0 ~ 250/400V |
| mất mát | Không mất tải ≤15%, mất tải ≤15%, mất tổng số ≤10% |
| Điện không tải | ≤ 30%, điện áp trở ≤15%, sai số quay ≤+/-1% |
| Bảo vệ quá mức | Điều chỉnh liên tục, cài đặt bằng tay |
| Capacity ((KVA) | HV đầu ra ((KV) | HV đầu ra ((mA) | Nhập LV | Tỷ lệ | nhiệt độ cao 30 phút |
|||
| AC | DC | AC | DC | V | A | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
