Địa chỉ lỗi cáp ngầm với đồng bộ âm và từ tính và phát hiện khung A

Name: Địa chỉ lỗi cáp ngầm với đồng bộ âm và từ tính và phát hiện khung A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE, ISO
Số mô hình:	XHDD503E

Thông tin chi tiết

Nguồn gốc:

Tây An, Thiểm Tây, Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE, ISO

Số mô hình:

XHDD503E

Mẫu số:

XHDD503E

Cách sử dụng:

Máy kiểm tra cáp mạng, Máy kiểm tra cáp âm thanh, Máy kiểm tra cáp đồng trục, Máy kiểm tra cáp kỹ th

Quyền lực:

Điện

tùy chỉnh:

tùy chỉnh

Màu sắc:

Đen

Lọc:

200Hz-1600Hz Tùy chọn

Tăng đầu ra:

16 Mức (0~112dB)

Độ chính xác định vị âm thanh-từ tính:

Nhỏ hơn 0,2m

Độ chính xác định vị điện áp bước:

dưới 0,5m

Độ chính xác nhận dạng đường dẫn:

dưới 0,5m

Gói vận chuyển:

Vỏ gỗ

Nhãn hiệu:

XZH kiểm tra

Nguồn gốc:

Trung Quốc

Mã HS:

9031809090

Khả năng cung cấp:

2000 chiếc / năm

Tùy chỉnh:

Có sẵn

Dịch vụ hậu mãi:

Giấy chứng nhận bảo hành

Bảo hành:

12 tháng

Làm nổi bật:

High Light

Làm nổi bật:

phát hiện lỗi cáp ngầm

Địa chỉ âm thanh từ

A-Frame Step Voltage Locator

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

Vỏ gỗ

Thời gian giao hàng:

5-8 ngày

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

2000Units/năm

Mô tả sản phẩm

Mô tả

Máy tìm lỗi cáp sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Một máy phát điện xung cao áp được sử dụng để gây ra flash hơn xả tại điểm lỗiCác hiện tượng vật lý như sóng rung, sóng âm thanh,và sóng điện từ được tạo ra bởi đèn flash trên xả tại điểm lỗi được thu thập bởi một đầu dò đặc biệt của thiết bị chỉ, được khuếch đại, xử lý, hiển thị và phát ra bởi thiết bị chỉ lỗi cáp. vị trí chính xác của điểm lỗi được xác định bởi thính giác và thị lực của người kiểm tra.nhiệm vụ xác định chính xác điểm lỗi cáp "chính xác trên cáp và trong phạm vi đo lường thô" đã hoàn thành.
Thiết bị điểm cố định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và flash kháng cao trên lỗi.

Tính năng sản phẩm
1. 5 inch cảm ứng LCD độ sáng cao đảm bảo khả năng hiển thị dưới ánh sáng mặt trời.
2Nó có 4 chế độ thử nghiệm: tiêu chuẩn, nâng cao, giảm tiếng ồn, và tùy chỉnh.
3Nó có 4 chức năng định vị: đồng bộ hóa âm thanh - từ tính, âm thanh thuần túy, từ tính thuần túy và điện áp bước.
4Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc.
5Được trang bị chức năng BNR và tắt âm.
4Nó có dấu hiệu lệch đường.
5Được trang bị cảm biến tín hiệu cách ly vật lý đa lớp, lớp chống nước IP65.
6. tích hợp pin lithium dung lượng lớn, thời gian chờ dài, được trang bị bộ sạc nhanh.
7. nhỏ và nhẹ, dễ vận hành, và giao diện máy-người đơn giản.

Thông số kỹ thuật

Các thông số bộ lọc	Tất cả: 100Hz~1600Hz.
	ILow pass: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	băng thông: 200Hz~600Hz.
Tăng kênh:	8 cấp độ có thể điều chỉnh.
Tăng cường kênh từ tính:	8 cấp độ có thể điều chỉnh.
Tăng điện áp bước:	8 cấp độ có thể điều chỉnh.
Lợi nhuận đầu ra:	16 cấp (0~112db)
Kháng thoát:	350Ω
Độ chính xác định vị âm từ:	≤0,1m
Độ chính xác vị trí điện áp bước:	≤ 0,5m.
Độ chính xác xác đường dẫn:	≤ 0,5m.
Nó có chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn câm.
Phương pháp điều khiển hiển thị:	5 inch điều khiển màn hình cảm ứng độ sáng cao.
Nguồn cung cấp điện:	4 * 18650 pin lithium tiêu chuẩn.
Thời gian chờ:	hơn 8 giờ.
Khối lượng:	428L × 350W × 230H
Nhiệt độ xung quanh:	-25 ~ 65oC; độ ẩm tương đối: ≤ 90%.

Định dạng thiết bị và hướng dẫn

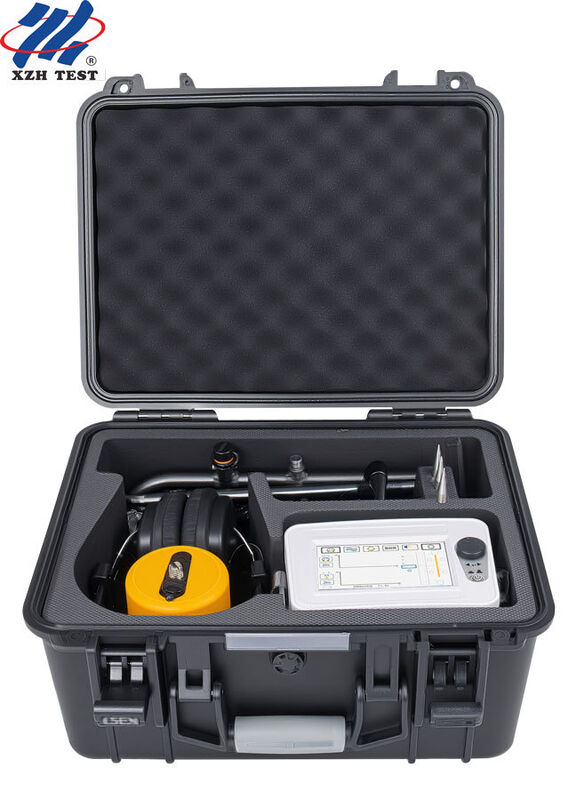

Thành phần của công cụ
1. Định vị lỗi cáp: xác định chính xác các điểm lỗi cáp trong phạm vi đo lường thô.
2. thăm dò: bao gồm thăm dò, thăm dò, ba móng vuốt và thanh kết nối, kết nối với kênh đầu vào để nhận tín hiệu.
3. Đeo tai nghe; kết nối kênh đầu vào của thiết bị chỉ (phản hồi của tín hiệu đầu ra).
4Đường tín hiệu 7-core: cáp kết nối giữa thiết bị chỉ và đầu dò (kết nối thiết bị chỉ và đầu dò).
5Bộ sạc: Kết nối với ổ sạc của thiết bị để sạc.
6Một khung: được sử dụng khi thử nghiệm bằng phương pháp điện áp bước.
7. Cáp kết nối khung A: máy tìm lỗi cáp và cáp kết nối khung A.
8Đinh đất: Một phụ kiện phù hợp cho khung A.

Danh sách đóng gói

Khi khung A được kết nối, nó sẽ tự động nhập vào giao diện thử nghiệm như được hiển thị ở bên phải.
Lưu ý rằng ở dưới cùng của khung A có những mũi tên, màu đỏ và xanh lá cây, với màu đỏ ở phía trước và màu xanh lá cây ở phía sau.Điều này có nghĩa là màu đỏ cho thấy kết thúc của cáp và màu xanh lá cây cho thấy sự khởi đầu của cáp.

Từ từ di chuyển khung A dọc theo đường dẫn chôn cất dây cáp đến cuối dây cáp và quan sát sự thay đổi trong biểu đồ thanh màu đỏ và xanh lá cây trên màn hình thử nghiệm.Điều này phản ánh một sự thay đổi trong hướng của dòng.
Ở một khoảng cách lớn từ điểm bị hư hại, các thanh màu đỏ và xanh lá cây trên màn hình xuất hiện hơi bất thường và nhỏ.
Khi bạn đến gần điểm đứt gãy, ví dụ khoảng 5 mét từ điểm đứt gãy, bạn sẽ nhận thấy rằng biểu đồ thanh đỏ trở nên rất lớn, như được hiển thị trong hình bên trên bên trái.
Khi bạn nằm ngay trên điểm lỗi hoặc khoảng 1-2 mét phía trước và phía sau điểm lỗi,bạn sẽ nhận thấy rằng các biểu đồ thanh màu đỏ và xanh lá cây trở nên rất nhỏ và xuất hiện trên màn hình như được hiển thị trong hình ảnh bên phải trên.
Một khi bạn vượt qua điểm đứt gãy, ví dụ khoảng 5 mét từ điểm đứt gãy, bạn sẽ nhận thấy rằng biểu đồ thanh xanh trở nên rất lớn.
Bằng cách này, bằng cách tìm kiếm kiên nhẫn, bạn có thể tìm thấy vị trí của lỗi.
