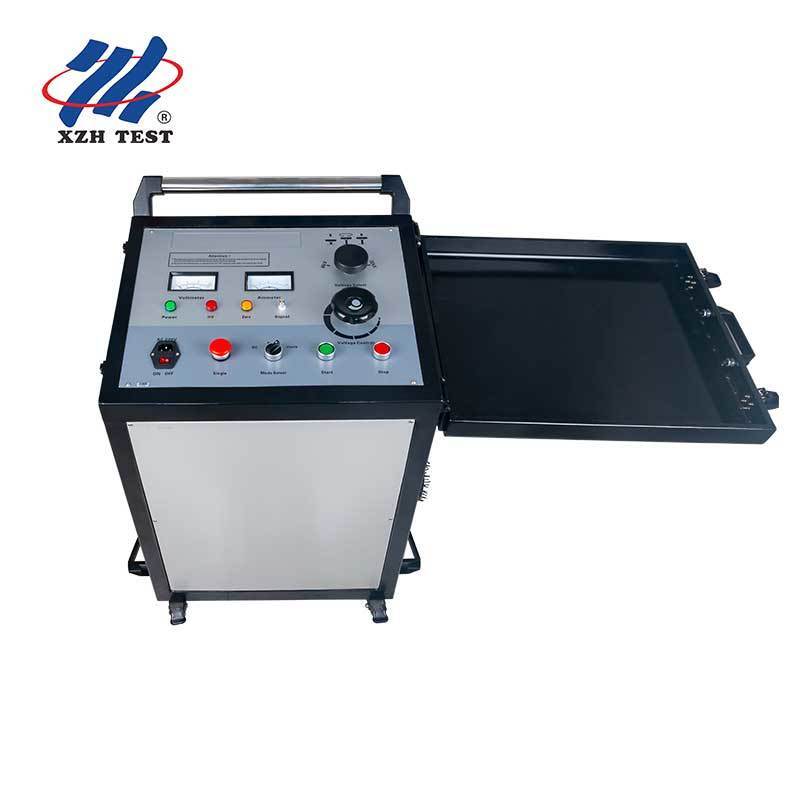

Bộ đập cáp HV được bảo vệ tùy chỉnh XHHV535-4TS Ba phạm vi điện áp 8 16 32kV cho các nhà thầu xác định lỗi

XHHV535-4TS được xây dựng cho các tổ chức đòi hỏi sự linh hoạt trong thiết bị xác định lỗi cáp của họ.Cho dù bạn là một nhà thầu quản lý các lớp điện áp khác nhau trên lãnh thổ dịch vụ của bạn, một công ty tiện ích tiêu chuẩn hóa đội xe của mình với các máy phát sóng được cấu hình tùy chỉnh, hoặc một nhà phân phối tìm kiếm thiết bị thương hiệu OEM cho thị trường của bạn - 4TS thích nghi với nhu cầu của bạn.

XHHV535-4TS có một khoang điện áp cao được bảo vệ hoàn toàn cô lập nguồn điện DC, tụ năng lượng lưu trữ và tập hợp quả cầu xả trong một vỏ kim loại kín.Thiết kế này phục vụ ba mục đích quan trọng cho các hoạt động trong lĩnh vực và công nghiệp:

• An toàn cho người vận hành:Khung được bảo vệ ngăn ngừa tiếp xúc tình cờ với các thành phần năng lượng trong quá trình hoạt động.Tất cả các đường dẫn điện áp cao được chứa trong các rào cản kim loại nối đất vượt quá các yêu cầu an toàn IEC 61010-1 cho thiết bị thử nghiệm điện áp cao
• Khả năng tương thích điện từ:Xây dựng được bảo vệ giảm thiểu EMI bức xạ trong các sự kiện xả giật, bảo vệ các thiết bị nhạy cảm như máy kiểm tra cáp TDR, chỉ điểm âm thanh từ tính,và thiết bị liên lạc từ nhiễu điện từ
• Khả năng phục hồi môi trường:Thiết kế đóng cửa bảo vệ các thành phần bên trong khỏi bụi, độ ẩm và tác động cơ học trong quá trình vận chuyển và triển khai tại chỗvà các hầm cáp ngoài trời

XHHV535-4TS được thiết kế như một nền tảng tùy chỉnh. XZH TEST hỗ trợ các đơn đặt hàng OEM và ODM với khả năng cấu hình sau:

Không giống như các thiết lập máy phát điện sóng mô-đun đòi hỏi nguồn cung cấp DC riêng biệt, ngân hàng tụ điện, và các mô-đun khoan thải được kết nối với nhau bằng cáp điện áp cao tại chỗ,XHHV535-4TS tích hợp cả ba hệ thống con vào một khoang được bảo vệ:

• Nguồn điện cao áp DC:Đường thẳng thắn tích hợp và biến áp tăng tốc, cung cấp đầu ra DC điều chỉnh liên tục trong mỗi phạm vi điện áp
• Ngân hàng tụ điện lưu trữ năng lượng:Ba tụ điện bên trong (4/16/64μF) tự động được chọn bởi công tắc phạm vi điện áp không có kết nối tụ điện bên ngoài hoặc cấu hình lại bằng tay
• Bộ sạc cầu:Các quả cầu xả đồng hợp kim tungsten được chế biến chính xác với khoảng trống có thể điều chỉnh, được bao bọc trong khoang được bảo vệ để kiểm soát, đặc điểm tăng lặp lại

1. Đặt trước với TDR:Sử dụng một máy dò lỗi cáp TDR (như XZH TEST 502 series) để ước tính khoảng cách lỗi.
2. Chọn phạm vi điện áp:Chọn 8kV, 16kV, hoặc 32kV dựa trên điện áp xếp hạng của cáp
3. Kiểm tra không và khởi động:Kiểm tra chỉ số vị trí không được chiếu sáng, nhấn Start, sau đó tăng điện áp đến mức độ dư thừa mong muốn
4. Chọn chính xác bằng phương pháp âm từ:Các 4TS cung cấp kiểm soát 2048J bùng phát giải phóng ở khoảng cách ~ 4 giây.Sử dụng một chỉ điểm âm thanh từ tính (chẳng hạn như XZH TEST XHDD503) tại vị trí lỗi ước tính để thu âm xả và tín hiệu điện từ
5. Mark và Excavate:Một khi điểm lỗi được xác nhận âm thanh, đánh dấu bề mặt, khử năng lượng 4TS và tiến hành khai quật có mục tiêu
