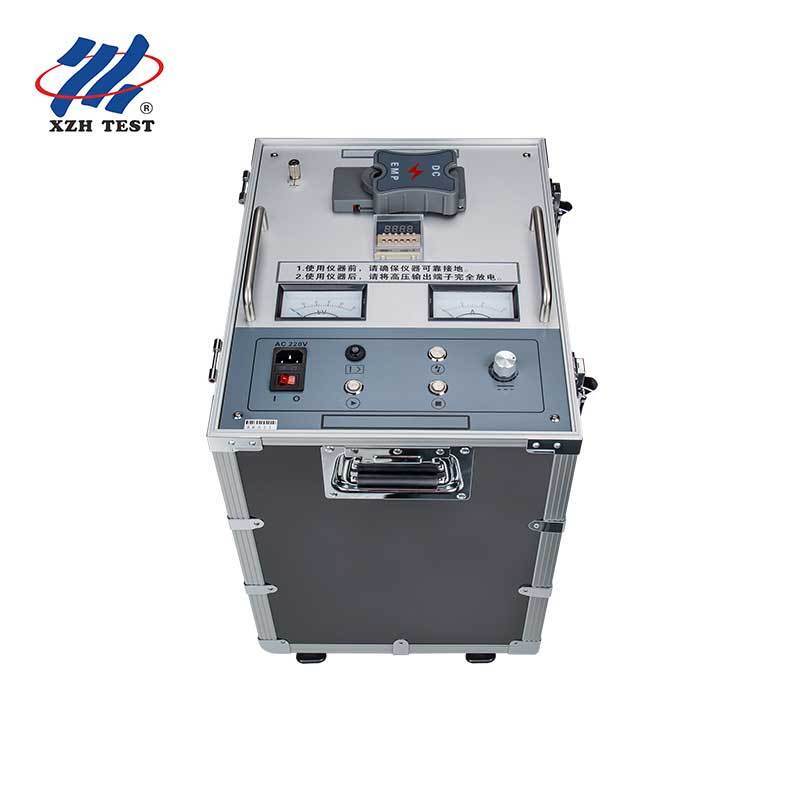

Máy phát xung điện áp cao XHHV535-4Z được thiết kế và sản xuất tuân thủ đầy đủ các tiêu chuẩnDL/T846-2016 (Điều kiện kỹ thuật chung cho thiết bị kiểm tra điện áp cao) vàDL/T474-2017 (Hướng dẫn thực hiện kiểm tra cách điện tại hiện trường). Được chứng nhận theo tiêu chuẩn CE và ISO, thiết bị này đáp ứng các yêu cầu khắt khe của các ứng dụng kiểm tra cáp điện công nghiệp.
Được thiết kế cho kiểm tra phóng điện xung và kiểm tra điện áp chịu đựng DC trên cáp điện định mức35kV trở xuống, XHHV535-4Z tích hợp nguồn điện áp cao DC, tụ điện lưu trữ năng lượng và khe hở phóng điện thành một thiết bị di động duy nhất. Sự tích hợp này thay thế các cấu hình kiểm tra truyền thống yêu cầu máy biến áp kiểm tra, hộp điều khiển và tụ điện lưu trữ năng lượng xung riêng biệt — giảm đáng kể diện tích thiết bị tại hiện trường và độ phức tạp khi cài đặt.
| Thông số | Thông số kỹ thuật |
|---|---|
| Dải điện áp xung | 0~32kV có thể điều chỉnh (mặc định 0~28kV) |
| Điện áp đốt cháy | 0~28kV |
| Dòng điện ngắn mạch | 0~320mA |
| Độ chính xác điện áp cao | Lớp 1.5 |
| Tụ điện tích hợp | 4μF |
| Năng lượng xả | 0~2048J (ở 32kV) |
| Cực tính điện áp đầu ra | Âm |
| Công suất tác động | 400W |
| Khoảng thời gian xả | Có thể điều chỉnh, điều khiển bằng rơ le thời gian |
| Bảo vệ quá dòng | 12A (>8s ngưỡng), phía điện áp thấp |
| Bảo vệ quá nhiệt | 65°C |
| Nguồn điện làm việc | AC 220V±10%, 50Hz±1Hz (có thể tùy chỉnh 60Hz) |
| Kích thước (D*R*C) | 430*345*550mm |
| Trọng lượng | ≤35kg |
| Dải nhiệt độ môi trường | -25°C đến +65°C |
Chế độ điện áp chịu đựng DC: Áp dụng điện áp DC được điều chỉnh 0-32kV để kiểm tra khả năng chịu đựng cách điện của cáp. Nút điều chỉnh điện áp cho phép tăng dần mượt mà với chỉ báo vôn kế và ampe kế thời gian thực. Thích hợp cho đánh giá cách điện định kỳ và kiểm tra vận hành trên cáp điện trung áp.
Chế độ phóng điện xung: Tạo ra các xung năng lượng cao định kỳ để định vị sơ bộ và xác định chính xác vị trí lỗi cáp khi sử dụng kết hợp với bộ định vị lỗi cáp TDR và bộ xác định vị trí chính xác bằng âm thanh-từ tính. Khoảng thời gian xả có thể điều chỉnh thông qua rơ le thời gian trên bảng điều khiển phía trước, cho phép tối ưu hóa cho các chiều dài cáp và đặc tính lỗi khác nhau.
| Thiết bị | Mô hình | Chức năng |
|---|---|---|
| Máy phát xung điện áp cao | XHHV535-4Z | Phóng điện xung và chịu đựng DC |
| Bộ định vị lỗi cáp | XHGG502A / XHGG501D | Định vị lỗi đa xung TDR và ARC |
| Bộ xác định vị trí lỗi cáp kỹ thuật số | XHDD503E / XHDD503C | Xác định vị trí chính xác bằng âm thanh-từ tính |
| Máy đo điện trở cách điện | XHMR-10kV | Chẩn đoán cách điện sơ bộ |
Tất cả các đầu cuối điện áp cao đều có các điểm nối đất chuyên dụng. Khóa liên động khởi động bằng không yêu cầu nút điều chỉnh điện áp phải được đưa về không trước khi có thể khởi động đầu ra điện áp cao. Nút dừng cung cấp khả năng cắt điện áp cao ngay lập tức với chức năng xả tụ điện bên trong tự động. Một nút xả thủ công chuyên dụng cho phép tiêu tán năng lượng còn lại một cách có kiểm soát, với màn hình vôn kế thời gian thực về điện áp tụ điện trong suốt quá trình xả.
Để được tư vấn kỹ thuật, thông số sản phẩm hoặc báo giá thương mại, vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi.
H: Máy phát xung điện áp cao hoạt động như thế nào trong việc phát hiện lỗi cáp?
Máy phát xung phóng một xung năng lượng cao vào cáp bị lỗi, tạo ra một hồ quang điện áp cao được kiểm soát tại điểm lỗi. Hồ quang này tạo ra cả tín hiệu âm thanh (âm thanh lớn có thể phát hiện bằng micro đặt trên mặt đất) và xung điện từ (có thể phát hiện bằng bộ thu cảm ứng). Bằng cách kết hợp thời gian đến của tín hiệu âm thanh và điện từ, người vận hành có thể xác định chính xác vị trí lỗi — một kỹ thuật được gọi là đồng bộ âm thanh-từ tính.
H: Tôi nên chọn dải điện áp nào cho các loại cáp khác nhau?
Việc lựa chọn điện áp tuân theo điện áp hoạt động định mức của cáp làm hướng dẫn chung. Đối với cáp điện áp thấp (lên đến 1kV), sử dụng dải 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), dải 16kV là phù hợp. Đối với cáp truyền tải điện áp cao (35kV trở lên), sử dụng dải 32kV. Luôn tham khảo thông số điện áp kiểm tra tối đa của nhà sản xuất cáp và đảm bảo tất cả các khoảng cách an toàn được duy trì trong quá trình hoạt động điện áp cao.
H: Những biện pháp phòng ngừa an toàn nào cần được tuân thủ trong quá trình vận hành máy phát xung?
Kiểm tra máy phát xung điện áp cao đòi hỏi các quy trình an toàn nghiêm ngặt. Luôn xác minh cáp đã được ngắt điện hoàn toàn và cách ly khỏi tất cả các nguồn điện trước khi kết nối. Thiết lập một chu vi an toàn tối thiểu 5 mét xung quanh khu vực kiểm tra với các biển cảnh báo. Tất cả nhân viên phải đeo PPE phù hợp bao gồm quần áo chống hồ quang, găng tay cách điện điện áp cao và giày bảo hộ cách điện. Các tính năng an toàn tích hợp — xả tự động khi tắt nguồn, dừng khẩn cấp và khóa liên động điện áp bằng không — cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ được thay thế các quy trình an toàn thích hợp.
H: Ưu điểm của nhiều mức năng lượng (Joule) trên thiết bị này là gì?
Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau. Các cài đặt năng lượng thấp (ví dụ: 864J – 1024J) rất lý tưởng để xác nhận lỗi ban đầu và xác định các lỗi có điện trở cao, nơi năng lượng quá mức có thể làm hỏng cáp. Năng lượng trung bình (1225J – 2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các trường hợp xác định vị trí lỗi thông thường. Năng lượng cao (2450J+) dành cho cáp rất dài, các tình huống chôn sâu hoặc các lỗi trở kháng cao yêu cầu tạo hồ quang mạnh hơn để tạo ra tín hiệu âm thanh có thể phát hiện được. Lựa chọn ba cấp độ cho phép người vận hành điều chỉnh đầu ra năng lượng cho phù hợp với điều kiện hiện trường.
H: Bảo hành và hỗ trợ nào được bao gồm với máy phát xung này?
Bảo hành tiêu chuẩn 12 tháng đối với các lỗi sản xuất với hỗ trợ kỹ thuật trọn đời. Chứng nhận CE và ISO 9001:2015. Mỗi đơn vị bao gồm máy phát xung, cáp đầu ra điện áp cao, cáp nối đất, que xả, hướng dẫn sử dụng và hộp vận chuyển chắc chắn. Có sẵn dịch vụ lắp đặt tại chỗ, vận hành và đào tạo an toàn cho người vận hành theo yêu cầu. Các bộ phận thay thế bao gồm khe hở xả, tụ điện và diode điện áp cao được dự trữ để thay thế nhanh chóng.
