Máy phát điện cao áp di động 0-32kV 2048J 35kV Cáp phát hiện lỗi DC chịu được thử nghiệm XHHV535-4Z

Máy phát điện tăng áp cao áp di động XHHV535-4Z

Tuân thủ và chứng nhận

Máy phát điện áp cao XHHV535-4Z được thiết kế và sản xuất tuân thủ đầy đủ các tiêu chuẩnDL/T846-2016(Điều kiện kỹ thuật chung đối với thiết bị kiểm tra điện áp cao) VàDL/T474-2017(Hướng dẫn thực hiện các thử nghiệm cách điện tại hiện trường). Được chứng nhận theo tiêu chuẩn CE và ISO, thiết bị này đáp ứng các yêu cầu khắt khe của các ứng dụng kiểm tra cáp điện công nghiệp.

Phạm vi ứng dụng

Được thiết kế để kiểm tra phóng điện xung và kiểm tra điện áp chịu được DC trên cáp nguồn định mức35kV trở xuống, XHHV535-4Z tích hợp nguồn điện áp cao DC, tụ điện lưu trữ năng lượng và khe hở bi phóng điện vào một thiết bị di động duy nhất. Sự tích hợp này thay thế các cấu hình thử nghiệm truyền thống yêu cầu máy biến áp thử nghiệm, hộp điều khiển và tụ điện lưu trữ năng lượng xung riêng biệt — giảm đáng kể diện tích sử dụng thiết bị tại chỗ và độ phức tạp trong thiết lập.

Ưu điểm cốt lõi

• Độ chính xác đo lường lớp 1.5:Đo điện áp phía điện áp cao với màn hình con trỏ kép (dòng điện và điện áp) cung cấp các chỉ số thời gian thực, độ chính xác cao trong cả hoạt động chịu đựng DC và phóng điện xung.
• Năng lượng phóng điện tối đa 2048J:Tụ điện tích hợp 4μF cung cấp năng lượng xung ổn định lên đến 2048J ở 32kV, đảm bảo đánh thủng đáng tin cậy các lỗi cáp điện trở cao.
• Hoạt động ở chế độ kép:Hỗ trợ kiểm tra điện áp chịu đựng DC để đánh giá cách điện cáp và chế độ phóng xung để định vị trước và xác định chính xác lỗi — hai chức năng thiết yếu trong một thiết bị duy nhất.
• Thiết kế di động siêu nhẹ:Với trọng lượng 35kg với kích thước nhỏ gọn 430*345*550mm, XHHV535-4Z là thiết bị điện áp cao xung DC di động nhẹ nhất trong cùng loại, cho phép vận chuyển một người vận hành và triển khai tại hiện trường nhanh chóng.
• Khóa liên động an toàn không khởi động:Việc điều chỉnh điện áp phải trở về 0 trước khi có thể bắt đầu điện áp cao, loại bỏ nguy cơ đầu ra điện áp cao vô tình khi khởi động.
• Bộ bảo vệ toàn diện:Bảo vệ quá dòng tích hợp (ngưỡng 12A, độ trễ >8 giây ở phía điện áp thấp), bảo vệ quá nhiệt (65°C) và bảo vệ quá áp đảm bảo vận hành an toàn trong các điều kiện bất lợi tại hiện trường.
• Khả năng phục hồi ngắn mạch:Được thiết kế để hoạt động bình thường ngay cả khi đầu ra điện áp cao bị ngắn mạch xuống đất, mang lại khả năng chịu lỗi cao trong quá trình thử nghiệm tại hiện trường.
• Khả năng xả thủ công:Nút xả chuyên dụng cho phép kiểm soát sự tiêu tán năng lượng còn lại của tụ điện sau khi thử nghiệm, với chỉ báo điện áp tụ điện theo thời gian thực trên vôn kế.

Thông số kỹ thuật

Chế độ hoạt động

Chế độ điện áp chịu được DC:Áp dụng điện áp DC 0-32kV quy định để thử nghiệm khả năng chịu cách điện của cáp. Núm điều chỉnh điện áp giúp tăng tốc mượt mà với chỉ báo vôn kế và ampe kế theo thời gian thực. Thích hợp cho việc đánh giá cách điện thường xuyên và thử nghiệm vận hành trên cáp điện trung thế.

Chế độ xả xung:Tạo ra các xung năng lượng cao định kỳ để định vị trước và xác định chính xác lỗi cáp khi được sử dụng cùng với bộ định vị lỗi cáp TDR và ​​bộ định vị âm thanh-từ tính. Khoảng thời gian phóng điện được điều chỉnh thông qua rơle thời gian ở bảng mặt trước, cho phép tối ưu hóa các độ dài cáp và đặc tính lỗi khác nhau.

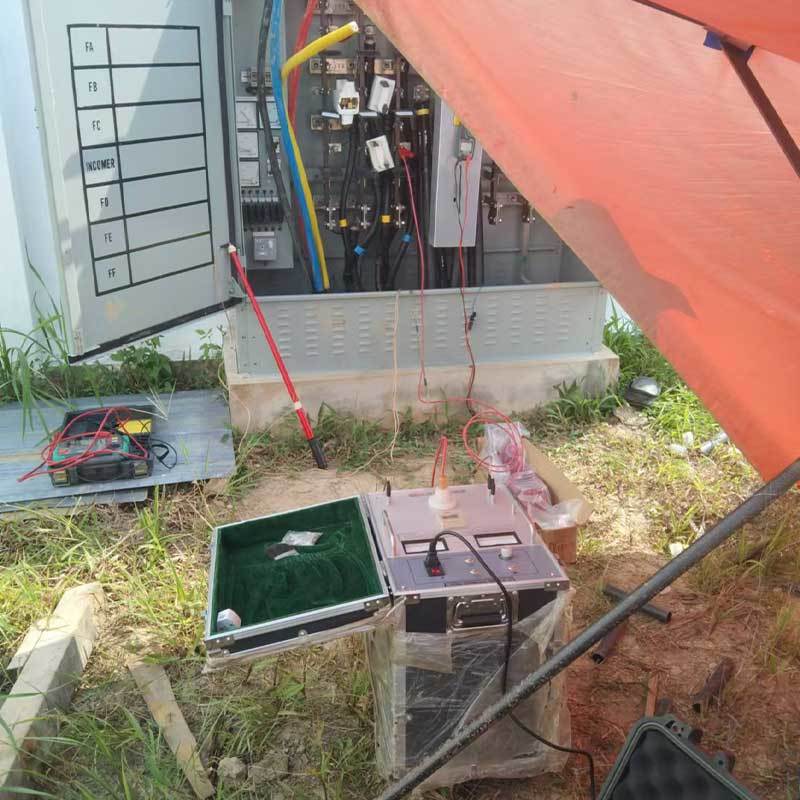

Cấu hình hệ thống điển hình

An toàn và độ tin cậy

Tất cả các thiết bị đầu cuối điện áp cao đều có điểm nối đất chuyên dụng. Khóa liên động khởi động bằng 0 yêu cầu núm điều chỉnh điện áp phải được đưa về 0 trước khi có thể khởi động đầu ra điện áp cao. Nút dừng cung cấp khả năng cắt điện áp cao ngay lập tức bằng cách tự động xả tụ điện bên trong. Nút xả thủ công chuyên dụng cho phép tiêu tán năng lượng dư được kiểm soát, với khả năng giám sát vôn kế theo thời gian thực của điện áp tụ điện trong suốt quá trình phóng điện.

Để được tư vấn kỹ thuật, thông số kỹ thuật sản phẩm hoặc báo giá thương mại, vui lòng liên hệ với nhóm kỹ thuật của chúng tôi.
