Định danh cáp Định danh cáp hoạt động và cáp không điện

Số liệu nhận dạng cáp này dựa trên việc xác định tại chỗ nhiều cáp cần thiết khẩn cấp của nhân viên xây dựng, lắp đặt và bảo trì cáp điện áp cao,đề cập đến công nghệ tiên tiến nước ngoài, và dưới sự hướng dẫn của lý thuyết trường điện từ, nó được phát triển bằng cách sử dụng công nghệ điện tử hiện đại và công nghệ công cụ.
Một câu hỏi rất khó thường gặp trong các hoạt động thực địa như đặt cáp điện, di chuyển, bảo trì, khắc phục sự cố: chúng ta đang tìm kiếm cáp nào?Đặc biệt là trong nhiều kênh cáp với cùng một thông số kỹ thuậtThiết bị này có thể giúp bạn giải quyết vấn đề này nhanh chóng và chính xác.


 Nguyên tắc hoạt động
Phát hiện cáp không sạc:Máy phát chủ yếu tạo ra một tín hiệu xung đặc biệt, được thêm vào cáp để được xác định thông qua đường kết nối.một tín hiệu cảm ứng phù hợp với luật của tín hiệu được truyền phải được tạo ra dọc theo cápNó được sử dụng trong các địa điểm thử nghiệm. kẹp nhận độ nhạy cao cộng với máy thu cầm tay phát hiện tất cả các cáp trên trang web,và cáp mà tín hiệu được thêm vào có thể được xác định chính xác theo chỉ định của máy đo máy thu cầm tay (tức là, cáp chưa sạc phải được xác định).Khám phá cáp trực tiếp:Máy phát chủ yếu tạo ra một tín hiệu xung đặc biệt, được thêm vào một điểm của cáp trực tiếp để được xác định thông qua một kẹp truyền đặc biệt.Theo nguyên tắc cảm ứng điện từ, một tín hiệu cảm ứng phù hợp với luật của tín hiệu truyền phải được tạo ra dọc theo cáp.Trong quá trình thử nghiệm Sử dụng kẹp nhận rất nhạy cảm và một máy thu cầm tay để phát hiện tất cả các dây cáp trên trang web, và bạn có thể xác định chính xác cáp với tín hiệu được thêm vào (tức là cáp phát sóng được xác định) theo hướng dẫn của máy thu cầm tay.
 Đặc điểm
Nhận dạng là chính xác.
Các hàm nhận dạng lớn phù hợp với nhiều loại cáp.
rất dễ vận hành.
Hướng dẫn là rõ ràng và trực quan.
Các bộ phận chính và phụ trợ là di động và đẹp.
Sức mạnh tín hiệu nhận của máy thu có thể điều chỉnh.
Cả hai cáp sống và chết có thể được thử nghiệm.
Nhỏ và di động, nhẹ.

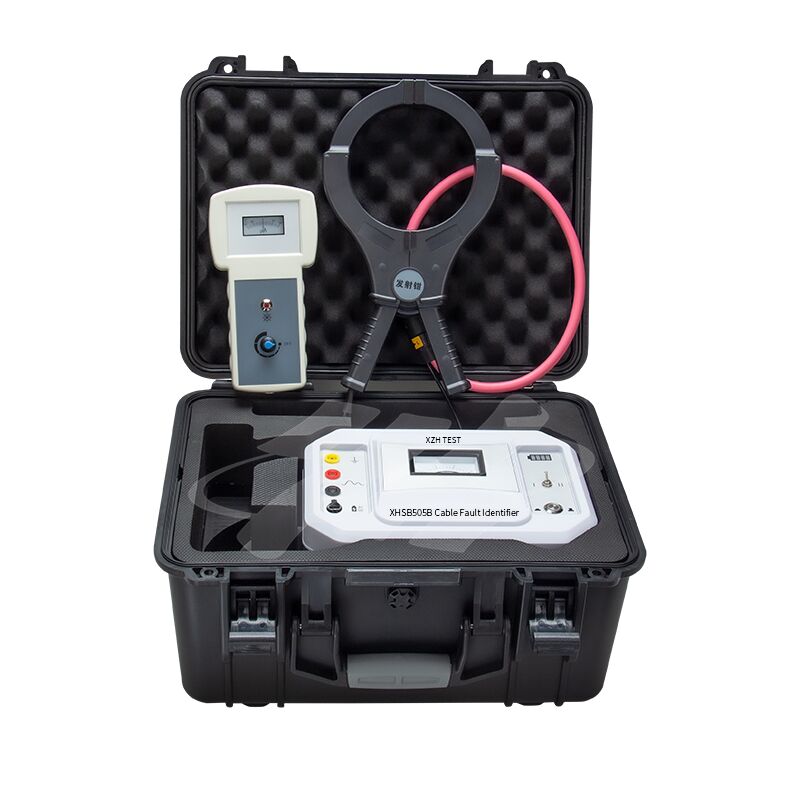

 Công cụ này bao gồm một máy phát, một kẹp truyền, một kẹp nhận, một máy nhận cầm tay, v.v.
Bảng phát:




1- Đường nối đất:thiết bị an toàn thiết bị kết nối đất;

2. Điểm xuất dương:đầu ra máy phát dương tính, kết nối đường đầu ra màu đỏ;

3- Cột âm đầu ra:đầu ra máy phát âm âm, kết nối đường đầu ra màu đen;

4- Sạc:Cổng sạc DC12V, kết nối bộ sạc 12V để bắt đầu sạc;

5. Chuyển nguồn:bật/tắt công suất hoạt động;

6. Chuyển số:"I" cho xác định cáp không chạy; "II" cho xác định cáp chạy;

7Chỉ số năng lượng:chỉ định về công suất pin trong thời gian thực khi pin tích hợp đang hoạt động;

8Ammeter:hiển thị giá trị trung bình tức thời của dòng điện đầu ra.

1Máy thu cầm tay có một nút điều chỉnh có thể điều chỉnh cường độ tín hiệu nhận được (chuyển theo chiều kim đồng hồ: cường độ tín hiệu nhận được tăng lên; quay ngược chiều kim đồng hồ:cường độ tín hiệu nhận được giảm; và nó có chức năng chuyển đổi).

2Có một giao diện BNC ở phía dưới của máy thu cầm tay, được kết nối với kẹp nhận để nhận tín hiệu khi sử dụng.

Các thông số kỹ thuật


Hướng dẫn xác địnhkhông nạpcáp - phương pháp kết nối trực tiếp


1. ngắt kết nối giáp ở cả hai đầu của cáp từ mặt đất,Kẹp kẹp màu đỏ của dây đầu ra của máy phát vào dây lõi của cáp được thử nghiệm (phase tốt hoặc pha cách nhiệt cao hơn), và kẹp kẹp đen của dây đầu ra của máy phát trên dây lõi của cáp được thử nghiệm.dây lõi tương ứng của cáp được kết nối với điểm đất hoặc đệm đất ở đầu xa, như được thể hiện trong hình trên.

2. Bật công tắc nguồn của cơ thể chính của bộ phát, chọn vị trí "I" của công tắc bánh răng, đèn công tắc nguồn nhấp nháy ba lần,và con trỏ của đồng hồ điện cũng dao động ba lần ở cùng một tần số, và tín hiệu xung được phát ra theo chu kỳ.

3. Kết nối máy thu vào kẹp nhận, và kẹp nhận được kẹp trên cáp để được thử nghiệm.

4Lưu ý rằng hướng mũi tên của kẹp nhận là hướng dòng chảy (hướng tích cực), nếu không thì sự lắc của tay đồng hồ chỉ là ngược lại.

5. Xoay nút điều chỉnh máy thu theo chiều kim đồng hồ, và khi bạn nghe thấy một "bít", bật công tắc máy thu. Sau đó điều chỉnh cường độ tín hiệu nhận của máy thu đến một vị trí thích hợp.Vào lúc này, chỉ có tín hiệu có thể được nhận trên cáp thêm tín hiệu, và tần số xoay tín hiệu phù hợp với tần số máy phát, và một âm thanh "di-di-di" được phát ra.

Hướng dẫn nhận dạng cáp trực tiếp - Phương pháp nối


Chú ý về phương pháp nối:
1Không cần phải làm bất kỳ hoạt động trên cáp đang được thử nghiệm, chỉ cần kẹp kẹp phóng trên cáp để thử nghiệm.

2Cả hai đầu của vỏ cáp phải được đặt đất tốt, nếu không dòng nối sẽ giảm với sự gia tăng của kháng đất.

3Nếu vỏ ở cả hai đầu không được nối đất hoặc giữa vỏ bị ngắt kết nối, phương pháp nối không thể được sử dụng.

4Khi các móc phóng được đưa vào cáp, hướng mũi tên trên móc chỉ đến đầu cáp.

5Giữ kẹp nhận và kẹp truyền ở khoảng cách 2 mét càng tốt.

Phương pháp:
1) Kết nối đầu đầu ra của bộ phát ra với kẹp phóng và kẹp kẹp phóng vào vị trí thích hợp của cáp hoạt động để được xác định, như được hiển thị trong hình trên.

2) bật công tắc nguồn của đơn vị chính của bộ truyền và chọn công tắc vị trí "II".và con trỏ của đồng hồ điện cũng dao động ba lần ở cùng một tần số, và tín hiệu xung được phát ra theo chu kỳ.

3) Kết nối máy thu vào kẹp thu, và kẹp thu được kẹp trên cáp được kiểm tra.

Lưu ý rằng hướng mũi tên của kẹp nhận là hướng dòng chảy (hướng tích cực), nếu không các tay đồng hồ sẽ lắc theo hướng ngược lại.

5) Chuyển nút điều chỉnh máy thu theo chiều kim đồng hồ, và khi bạn nghe thấy một "điệu bip", bật công tắc máy thu. Sau đó điều chỉnh cường độ tín hiệu nhận của máy thu đến một vị trí phù hợp.Vào lúc này, chỉ tín hiệu có thể được nhận trên cáp thêm tín hiệu và tần số chuyển động tín hiệu phù hợp với tần số chuyển mạch đầu ra của máy phát,và âm thanh "di-di-di" sẽ được phát ra.
