Bộ nhận dạng cáp Nhận dạng cáp Trực tiếp và Ngắt điện Chế độ kép cho Xây dựng và Bảo trì Hiện trường| XHSB505B

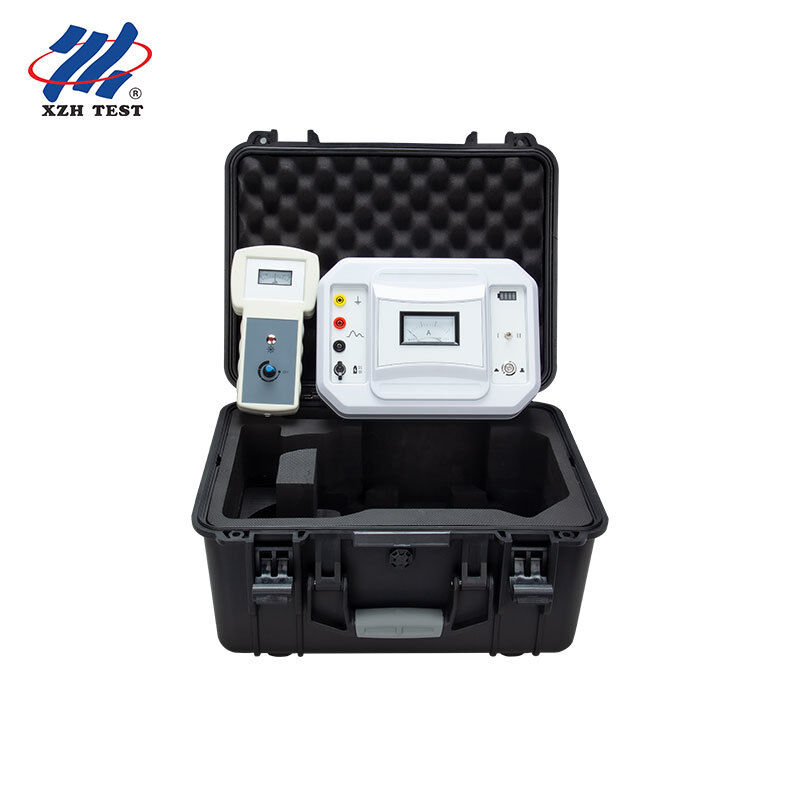

Thiết bị XHSB505B là một thiết bị hiện trường chuyên nghiệp được phát triển để giải quyết một trong những thách thức dai dẳng nhất trong vận hành cáp điện: chúng ta đang tìm cáp nào? Trong các rãnh cáp có hàng chục cáp có thông số kỹ thuật giống hệt nhau, các đội xây dựng và bảo trì gặp khó khăn đáng kể trong việc xác định đúng cáp. XHSB505B loại bỏ sự không chắc chắn này bằng cách xác định cáp nhanh chóng, chính xác bằng công nghệ tín hiệu xung tiên tiến và phát hiện điện từ có độ nhạy cao.

Được phát triển dưới sự hướng dẫn của lý thuyết trường điện từ và sử dụng công nghệ điện tử và công cụ hiện đại, XHSB505B là giải pháp thiết thực cho các đội xây dựng, lắp đặt, bảo trì, di chuyển và khắc phục sự cố cáp điện áp cao. Nó hỗ trợ độc đáo cả việc xác định cáp đang hoạt động (phương pháp ghép nối) và cáp đã ngắt điện (phương pháp kết nối trực tiếp) trong một thiết bị di động duy nhất.

1. Hoạt động hai chế độ — xác định cả cáp đang hoạt động (phương pháp ghép nối) và cáp đã ngắt điện (phương pháp kết nối trực tiếp) bằng một công tắc bánh răng
2. Nhận dạng chính xác và đáng tin cậy với chỉ báo hướng xoay kim rõ ràng
3. Hàm kẹp lớn 125mm phù hợp với nhiều loại đường kính cáp
4. Tín hiệu xung dòng điện cao 15A đảm bảo phát hiện đáng tin cậy ngay cả qua lớp che chắn cáp
5. Hoạt động cực kỳ đơn giản với các nút điều khiển trực quan phù hợp với môi trường hiện trường
6. Cường độ tín hiệu máy thu có thể điều chỉnh để có độ nhạy tối ưu trong các điều kiện khác nhau
7. Thiết kế nhỏ gọn, di động với cấu trúc nhẹ để dễ dàng vận chuyển đến các địa điểm hiện trường
8. Pin lithium 12VDC tích hợp với cổng sạc DC tiện lợi

Phát hiện cáp đã ngắt điện (Phương pháp kết nối trực tiếp): Máy phát tạo ra một tín hiệu xung đặc biệt được cấp cho cáp mục tiêu thông qua kết nối trực tiếp. Theo nguyên lý cảm ứng điện từ, một tín hiệu cảm ứng phù hợp với mẫu tín hiệu được truyền sẽ được tạo ra dọc theo toàn bộ cáp. Sử dụng kẹp thu có độ nhạy cao và máy thu cầm tay, người vận hành quét tất cả các cáp tại hiện trường và xác định chính xác cáp mang tín hiệu bằng cách quan sát chỉ báo đồng hồ máy thu và tín hiệu "bíp" âm thanh — cho biết cáp đã ngắt điện cần xác định.

Phát hiện cáp đang hoạt động (Phương pháp ghép nối): Máy phát tạo ra một tín hiệu xung đặc biệt được cấp cho cáp mục tiêu đang hoạt động thông qua một kẹp truyền chuyên dụng — không cần kết nối điện trực tiếp. Tín hiệu cảm ứng lan truyền dọc theo cáp, và kẹp thu phát hiện nó trong số tất cả các cáp tại hiện trường. Máy thu cho biết cáp nào mang tín hiệu thông qua tần số xoay kim nhất quán và các xung âm thanh, cho phép xác định an toàn cáp đang hoạt động mà không làm gián đoạn dịch vụ.

1. Ngắt kết nối lớp vỏ cáp ở cả hai đầu khỏi mặt đất. Kết nối kẹp đầu ra màu đỏ với lõi dây cáp mục tiêu (pha tốt hoặc pha cách điện cao hơn). Kết nối kẹp đầu ra màu đen với điểm nối đất hoặc cọc tiếp đất. Lõi dây tương ứng ở đầu xa phải kết nối với cùng một điểm nối đất.
2. Bật công tắc nguồn máy phát, chọn Cấp "I". Đèn báo nguồn nhấp nháy ba lần và kim ampe kế xoay ba lần với cùng tần số, sau đó xuất tín hiệu xung theo chu kỳ.
3. Kết nối máy thu với kẹp thu, và kẹp vào cáp cần kiểm tra.
4. Đảm bảo mũi tên của kẹp thu hướng theo chiều dòng điện — nếu không kim sẽ xoay theo hướng ngược lại.
5. Xoay núm điều chỉnh máy thu theo chiều kim đồng hồ cho đến khi nghe thấy tiếng "bíp" để bật nguồn, sau đó điều chỉnh cường độ tín hiệu. Chỉ cáp mang tín hiệu mới hiển thị tần số xoay kim nhất quán khớp với máy phát, với các xung "bíp-bíp-bíp" âm thanh.

1. Kết nối đầu ra của máy phát với kẹp truyền, và kẹp vào cáp mục tiêu đang hoạt động ở vị trí thích hợp.
2. Bật máy phát, chọn Cấp "II". Đèn báo nguồn nhấp nháy ba lần và kim ampe kế xoay với cùng tần số, xuất tín hiệu xung theo chu kỳ.
3. Kết nối máy thu với kẹp thu, và kẹp vào cáp cần kiểm tra.
4. Đảm bảo mũi tên của kẹp thu hướng theo chiều dòng điện.
5. Xoay núm điều chỉnh máy thu theo chiều kim đồng hồ cho đến khi nghe thấy tiếng "bíp" để bật nguồn. Điều chỉnh cường độ tín hiệu — chỉ cáp mang tín hiệu mới hiển thị tần số xoay nhất quán và các xung "bíp-bíp-bíp" âm thanh.
