| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Số mô hình: | XHGX507 |
XHGX507 máy tìm đường ống cáp ngầm chủ yếu được sử dụng để xác định vị trí lỗi cáp, nhận dạng cáp, đường dẫn cáp và đo chiều sâu.Nó có thể hoàn thành các nhiệm vụ mà chỉ có thể được thực hiện bởi một vài bộ dụng cụ trong quá khứ.
Nguyên tắc hoạt động
Máy định vị ống cáp ngầm được thiết kế dựa trên phương pháp cảm ứng điện từ và áp dụng nguyên tắc truyền thông.
1. Các tín hiệu điện từ được tạo ra bởi bộ phát, và tín hiệu được truyền đến cáp ngầm đang được thử nghiệm thông qua các phương pháp kết nối truyền khác nhau.
2Sau khi cáp ngầm gây ra tín hiệu điện từ, một dòng điện được tạo ra trên cáp, và dòng điện được tạo ra lan truyền dọc theo cáp đến khoảng cách.
3Trong quá trình lan truyền dòng điện, sóng điện từ được phóng xạ đến mặt đất thông qua cáp ngầm.tín hiệu sóng điện từ sẽ được nhận trên mặt đất trên cáp.
4Vị trí, hướng và lỗi của cáp ngầm có thể được đánh giá bằng sự thay đổi cường độ tín hiệu nhận được.
Đặc điểm
● Màn hình LCD màn hình lớn hiển thị cường độ tín hiệu, và thanh, mũi tên và lời nhắc giọng nói giúp người vận hành dễ dàng đánh giá vị trí dưới lòng đất của cáp và điểm hỏng.Một người có thể làm tất cả..
● Thiết kế hoàn toàn kỹ thuật số, màn hình lớn LCD hiển thị đồ họa rõ ràng và định vị đáng tin cậy
● Dễ dàng mang theo, nhẹ và di động
● Pin sạc tích hợp
●Bộ đo ohm tích hợp để đo điện trở vòng dây cáp
● Có thể được sử dụng để phát hiện lỗi cách điện lên đến 2MΩ để đất
● Với chức năng chiếu sáng phía sau để thích nghi với hoạt động ban đêm
●Bộ đo ohm tích hợp để đo điện trở vòng dây cáp
● Hiển thị chiều sâu cáp và dòng điện
Các thành phần chính

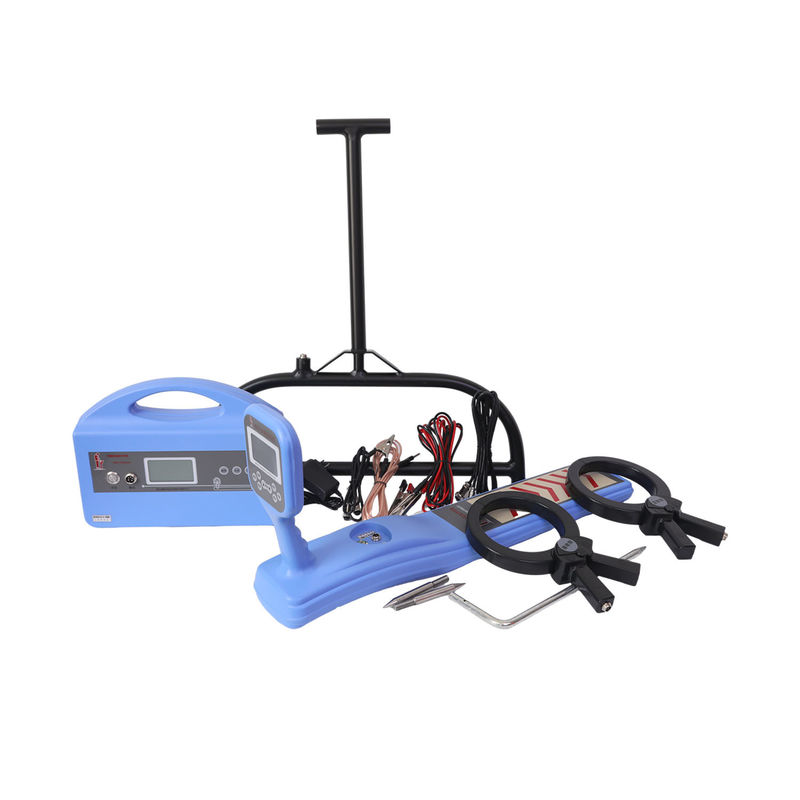

Máy định vị ống cáp này chủ yếu bao gồm máy phát và máy thu, với phụ kiện của hai kẹp, một khung A và các dây kết nối cần thiết.
|
Tần số làm việc |
tần số thấp (815Hz), tần số trung gian (8kHz), tần số cao (33kHz), tần số vô tuyến (83kHz) |
|
Chế độ hoạt động |
Phương pháp kết nối trực tiếp, phương pháp ghép nối (phương pháp caliper), phương pháp cảm ứng |
|
Trọng lượng tương ứng |
5 ohm ∼3000 ohm |
|
Hiển thị trở ngại |
5 chữ số |
|
Nhiệt quá và quá dòng |
bảo vệ tự động |
|
Lượng đầu ra |
bánh xe thấp, bánh xe giữa, bánh xe cao |
| Tần số làm việc |
tần số thấp (815Hz), tần số trung bình (8kHz), tần số cao (33kHz), tần số vô tuyến (83kHz), tần số thụ động 50Hz |
| Chế độ ăng-ten |
Phương pháp thung lũng (chế độ giá trị bằng không), phương pháp đỉnh (chế độ đỉnh), phương pháp điện áp bước và phương pháp dòng kẹp (A-frame) |
| Chỉ thị hiện tại |
hiển thị giá trị điện hiệu quả của cáp đang được thử nghiệm (đơn vị: mA) |
| Nhiệt độ hoạt động | -10°C+55°C |
| Chỉ số công suất | hiển thị đồ họa |
| Thời lượng pin |
Công việc liên tục> 8 giờ: làm việc gián đoạn> 16 giờ |
| Chỉ báo cường độ tín hiệu |
sơ đồ thang, phạm vi số 0-999 |
| Nhận quyền kiểm soát | Điều chỉnh bằng tay, phạm vi động 100dB |
| Độ sâu phát hiện |
Độ sâu phát hiện tối đa là khoảng 10 mét. |
| Khoảng cách phát hiện tối đa |
Cáp với cách điện tốt có thể lên đến 15km trong phương pháp kết nối trực tiếp |
| Đo độ sâu |
nhấn phím độ sâu để hiển thị ba chữ số, độ sâu tối đa có thể được đo lên đến 10 mét |
| Độ chính xác |
Tần số thấp: ± (((1-5)%≤2.5m Tần số vô tuyến: ± (((5-12)%≤2.5m |
Gói-Aluminium hợp kim hộp bảo vệ
