XHHD523L Cáp ngoài vỏ vị trí xác định vị trí chính xác cáp vỏ điểm lỗi

Name: XHHD523L Cáp ngoài vỏ vị trí xác định vị trí chính xác cáp vỏ điểm lỗi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Thành phố Xi'an, Shaanxi, Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE ISO
Model Number:	XHHD523L

Thông tin chi tiết

Nguồn gốc:

Thành phố Xi'an, Shaanxi, Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE ISO

Model Number:

XHHD523L

Làm nổi bật:

High Light

Làm nổi bật:

Máy định vị điểm lỗi của vỏ cáp

XHHD523L Cable Sheath Locator

Định vị chính xác Cable Sheath Locator

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

Điều khoản thanh toán:

T/T

Supply Ability:

500 units per month

Mô tả sản phẩm

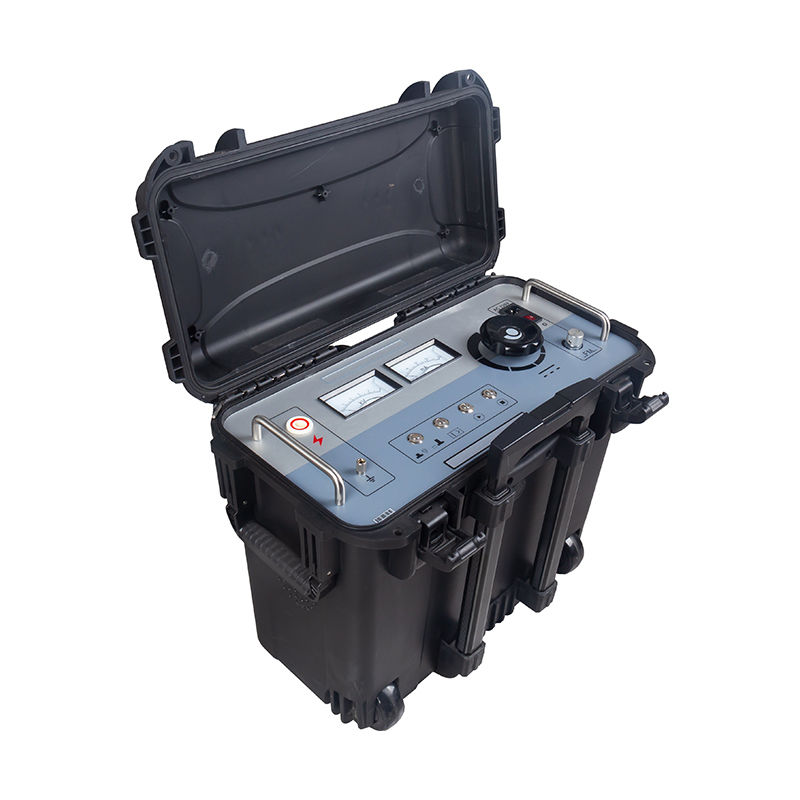

Thiết bị định vị lỗi vỏ cáp XHHD523L

Với sự phát triển toàn diện của việc chuyển đổi mạng lưới đô thị, nhiều cục cung cấp điện, các bên xây dựng và thậm chí cả các đơn vị thiết kế đang gặp phải cáp XLPE với mức điện áp từ 110kV trở lên lần đầu tiên. Do hạn chế về thời gian và thiếu kinh nghiệm, nhiều cáp không thể vượt qua vỏ ngoài sau khi lắp đặt. Kiểm tra điện áp (10kV/1 phút). Hiện tại, vỏ ngoài chủ yếu được làm bằng vật liệu vỏ HDPE, đã vượt qua bài kiểm tra điện áp chịu đựng DC 25kV/5 phút trong nhà máy và dòng rò thấp tới hàng chục μA. Do đó, hầu hết các khuyết tật sau khi lắp đặt là do hư hỏng do ngoại lực trong quá trình lắp đặt, bao gồm cả việc lấp đầy và che phủ. Các khuyết tật sau khi vận hành thường bao gồm mối mọt cắn; nước vào hộp nối đất; sự suy giảm của điểm khuyết tật ban đầu; sự xâm nhập của hơi ẩm của phần phân nhánh của dây nối đất để giảm điện trở cách điện, v.v. Đôi khi vì cáp được chôn quá sâu hoặc điều kiện xung quanh phức tạp, việc định vị rất khó khăn và một số khuyết tật không thể được giải quyết sau nhiều năm, gây ra những mối nguy hiểm tiềm ẩn cho hoạt động. Điện áp đầu ra của máy dò lỗi vỏ cáp cao áp XHHD523L là 10kV trở xuống, đáp ứng đầy đủ các yêu cầu của tiêu chuẩn quốc gia Trung Quốc GB50150-2006 đối với thử nghiệm điện áp chịu đựng của vỏ cáp, bao gồm thử nghiệm bàn giao vỏ cáp và thử nghiệm phòng ngừa cho hệ thống kết nối chéo. Kiểm tra và xác định vị trí lỗi của vỏ ngoài cáp. Nhanh chóng và chính xác tìm ra các mối nguy hiểm tiềm ẩn như lỗi nối đất vỏ ngoài cáp cao áp và siêu cao áp một lõi và ba lõi 10kv-500kv và dòng rò lớn. Đồng thời, nó có thể thực hiện thử nghiệm điện áp chịu đựng DC 5kv-10kv, 1 phút là một công cụ đặc biệt cần thiết để bảo trì thiết bị cáp của các đơn vị vận hành cáp cao áp và siêu cao áp một lõi và ba lõi 10kv-500kv, các công ty kỹ thuật cáp siêu cao áp và các công ty kỹ thuật truyền tải và biến đổi điện khác nhau.

Các tính năng chính:
1 Với chức năng bảo vệ tự động quá dòng, quá áp, quá nhiệt; 2 An toàn và đáng tin cậy hơn khi có bảo vệ khởi động ở vị trí không; 3 Thiết kế tự xả độc đáo, miễn là cắt điện áp cao đầu ra, điện áp cao của chính nó sẽ bằng không; 4. Với màn hình hiển thị con trỏ kép dòng điện và điện áp, trực quan và rõ ràng; 5 Chuyển đổi một phím giữa chế độ định vị và chế độ chịu điện áp, thuận tiện và nhanh chóng; 6 Không có vùng mù trong phạm vi thử nghiệm; 7 Độ nhạy của bộ thu có thể điều chỉnh, thuận tiện hơn cho việc định vị; 8 Chức năng công tắc bảo vệ quá dòng, chế độ chịu điện áp và chế độ định vị rất tiện lợi để sử dụng.

Thông số kỹ thuật

Điện áp đầu vào	220V (±10%), 50Hz (±2Hz);
Điện áp đầu ra	0 ~ 10kV (sóng vuông) có thể điều chỉnh;
Dòng điện đầu ra	0~200mA;
Công suất đầu ra	2kVA;
Điều chỉnh tần số	Tối thiểu: 0.2Hz, Tối đa: 5Hz (phạm vi có thể điều chỉnh).

Nguyên tắc làm việc Định vị Việc chỉnh lưu toàn sóng của nguồn AC220V đã đạt được sự chuyển đổi tuyệt vời và biến đổi thành tín hiệu đặc biệt công suất cao cần thiết để nhận dạng. Tín hiệu này được thêm vào cáp cần định vị thông qua đường dây kết nối và có thể sử dụng "phương pháp điện áp bước" hoặc "phương pháp dòng điện". Xác định chính xác các lỗi cáp.

Chức năng áp suất Chuyển đổi phím chức năng sang chức năng chịu điện áp, nó có thể xuất ra điện áp 0-10kV và thực hiện thử nghiệm chịu điện áp trên cáp.

① Đầu ra điện áp cao: đầu cuối đầu ra điện áp cao DC chuyên dụng;
② Vôn kế: vôn kế chỉ thị điện áp đầu ra cao áp kV;
③ Ampe kế: ampe kế chỉ thị dòng điện đầu ra mA;
④ Ổ cắm cầu chì: nơi lắp đặt cầu chì của hệ thống cung cấp điện 220VAC;
⑤ Ổ cắm điện: nguồn điện làm việc của thiết bị, cổng kết nối 220VAC;
⑥ Công tắc nguồn: "Bánh răng I" sử dụng nguồn điện AC220V để cung cấp điện cho hệ thống; "Bánh răng 0" tắt;
⑦ Điều chỉnh tần số ở chế độ định vị: điều chỉnh tần số xung đầu ra ở chế độ định vị;
⑧ Điều chỉnh điện áp: Sau khi khởi động thiết bị, trước tiên bạn phải vặn núm ngược chiều kim đồng hồ đến cuối. Khi đèn nút khởi động điện áp cao sáng, nhấn nút khởi động, sau đó điều chỉnh theo chiều kim đồng hồ để tăng điện áp cao đầu ra từ nhỏ đến lớn và điều chỉnh ngược chiều kim đồng hồ để làm cho điện áp cao đầu ra giảm từ lớn đến nhỏ;
⑨ Nút dừng điện áp cao: Khi thử nghiệm hoàn tất hoặc có bất thường, nhấn nút này để cắt điện áp cao đầu ra, đèn điện áp cao sẽ tắt, đèn nút dừng sẽ sáng để cho biết có điện áp cao đầu ra và nếu nó tắt, có nghĩa là không có điện áp cao đầu ra;
⑩ Nút khởi động điện áp cao: Khi đèn nút khởi động sáng, có nghĩa là điện áp đầu ra ở vị trí không. Khi nút khởi động được bật, nút khởi động có hiệu lực. Nếu đèn nút khởi động không sáng sau khi bật công tắc nguồn, hãy điều chỉnh núm điều chỉnh điện áp ngược chiều kim đồng hồ cho đến khi đèn sáng. Khi đèn sáng, nhấn phím này để khởi động thiết bị và tạo ra điện áp cao đầu ra;
⑪ Công tắc bảo vệ quá dòng: Khi đèn xanh lam sáng, bảo vệ quá dòng được bật và khi đèn xanh lam tắt, bảo vệ quá dòng được tắt.
⑫ Nút chuyển đổi chức năng định vị/chịu điện áp: khi đèn đỏ sáng, đó là chức năng chịu điện áp và khi đèn xanh lục sáng, đó là chức năng định vị;
⑬ Cột nối đất: điểm nối đất của thiết bị, bảo vệ an toàn;
