| Place of Origin: | Xi'an, Shaanxi, China |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO,CE |
| Model Number: | XHJB666 |
Giới thiệu sản phẩmGiới thiệun
Máy hiệu chỉnh bảo vệ rơ-le vi máy tính XHJB666
Đây là một loại máy kiểm tra bảo vệ rơ-le vi máy tính thu nhỏ mới, được thực hiện hoàn toàn bằng công nghệ vi điện tử tiên tiến hiện đại.
Nó có thể hoàn thành việc kiểm tra các rơ-le thông thường khác nhau, kiểm tra mạch thứ cấp, kiểm tra đặc tính của máy biến áp, kiểm tra giá trị tác động của cơ cấu cắt của máy cắt và đo thời gian đóng mở của máy cắt.
Dưới sự điều khiển của vi điều khiển hiệu suất cao, máy hiệu chỉnh bảo vệ rơ-le có các đặc điểm là độ chính xác cao, chức năng đầy đủ, hiệu suất ổn định, vận hành đơn giản và di chuyển linh hoạt.
Các tính năng chính
1. Đầu ra lên đến 6 pha điện áp 6 pha dòng điện, có thể kết hợp để thực hiện loại 4 pha điện áp 3 pha dòng điện thông thường, loại 6 pha điện áp, loại 6 pha dòng điện và chế độ đầu ra 12 pha.
2. Máy tính điều khiển công nghiệp nhúng hiệu suất cao và màn hình LCD màu TFT độ phân giải cao, màn hình lớn 8,4 inch
3. Đầu ra sử dụng bộ khuếch đại công suất tuyến tính mô-đun có độ trung thực cao, độ tin cậy cao thay vì bộ khuếch đại công suất loại chuyển mạch để có hiệu suất vượt trội.
4. Phần đầu ra được điều khiển bởi DSP, tốc độ hoạt động nhanh, khả năng xử lý tín hiệu số thời gian thực mạnh mẽ, băng thông tần số truyền được kiểm soát và chuyển đổi D/A độ phân giải cao được kiểm soát.
5. Nó có thể hoàn thành nhiều công việc kiểm tra phức tạp quy mô lớn với mức độ tự động hóa cao. Nó có thể dễ dàng kiểm tra và quét các cài đặt bảo vệ khác nhau, thực hiện phát lại lỗi, lưu trữ dữ liệu kiểm tra theo thời gian thực, hiển thị đồ họa vector và in báo cáo trực tuyến.
6. Nó có đầu ra nguồn DC độc lập 110V và 220V chuyên dụng có thể điều chỉnh để kiểm tra tại chỗ.
7. Máy kiểm tra thế hệ mới TP-60A được trang bị 10 đầu vào mở và 8 đầu ra mở để dễ dàng kiểm tra tự tiêm. Đầu vào tiếp xúc là tiếp xúc trống và tương thích với các tiếp xúc điện thế 0 ~ 250V, có thể được nhận dạng thông minh và tự động.
8. Cung cấp các mô-đun phần mềm kiểm tra tự động khác nhau và kiểm tra kích hoạt đồng bộ GPS (tùy chọn).
9. Có thể thực hiện nhiều tác vụ hiệu chỉnh phức tạp và có thể dễ dàng kiểm tra và quét các cài đặt bảo vệ khác nhau để phát lại lỗi. Có thể lưu trữ dữ liệu kiểm tra theo thời gian thực, hiển thị đồ họa vector, in báo cáo, v.v.
10. Thiết kế cấu trúc tản nhiệt hợp lý, các biện pháp bảo vệ phần cứng đáng tin cậy và hoàn hảo, chức năng khởi động mềm nguồn, tự chẩn đoán lỗi phần mềm và chức năng khóa đầu ra được cung cấp.
Thông số kỹ thuật chính
Đầu ra dòng điện AC
1. Đầu ra dòng điện 6 pha mỗi pha (giá trị hiệu dụng) 0 đến 30A
2. Độ chính xác đầu ra ≤0,5A ±2mA
3. >0,5A 0,2%
4. Đầu ra mỗi pha (giá trị hiệu dụng) khi đầu ra dòng điện 3 pha 0 đến 60A
5. Đầu ra dòng điện song song 6 pha (RMS) 0～180A
6. Dòng điện pha cho phép trong thời gian dài (giá trị hiệu dụng) 10A
7. Công suất đầu ra tối đa của dòng điện pha 400VA
8. Thời gian làm việc cho phép cho đầu ra tối đa của dòng điện song song 6 pha 10s
9. Dải tần số (cơ bản) 0～1000Hz
10. Lần hài hòa 1 đến 20 lần
Đầu ra dòng điện DC
11. Đầu ra dòng điện 0～±10A / mỗi pha, 0～20A / chồng hai pha Độ chính xác đầu ra 0,5
12. Điện áp tải đầu ra tối đa 20V
Đầu ra điện áp AC
13. Đầu ra điện áp pha (RMS) 0~120V Độ chính xác đầu ra cấp 0,2
14. Đầu ra điện áp đường dây (RMS) 0~240V
15. Đầu ra điện áp pha / điện áp đường dây hoạt động 80VA / 100VA
16. Dải tần số (cơ bản) 0～1000Hz
17. Số lần hài hòa 1 đến 20 lần
Đầu ra điện áp DC
18. Biên độ đầu ra điện áp pha 0～±160V Độ chính xác đầu ra cấp 0,5
19. Biên độ đầu ra điện áp đường dây 0 ~ 320V
20. Công suất đầu ra điện áp pha / điện áp đường dây 70VA / 140VA
Công tắc
21. 10 kênh đầu vào kỹ thuật số
22. Tiếp xúc trống 1~20mA, 24V
23. Tiếp xúc điện thế được kết nối với “0”: 0 đến +6V; “1”: +11 V đến +250 V
24. 8 cặp đầu ra chuyển mạch DC: 220 V / 0,2 A; AC: 220 V / 0,5 A
Phạm vi đo thời gian
25. 0,1ms ~ 9999s, độ chính xác đo <0,1mS
26. thể tích và trọng lượng : 480×360×200mm³ 19kg

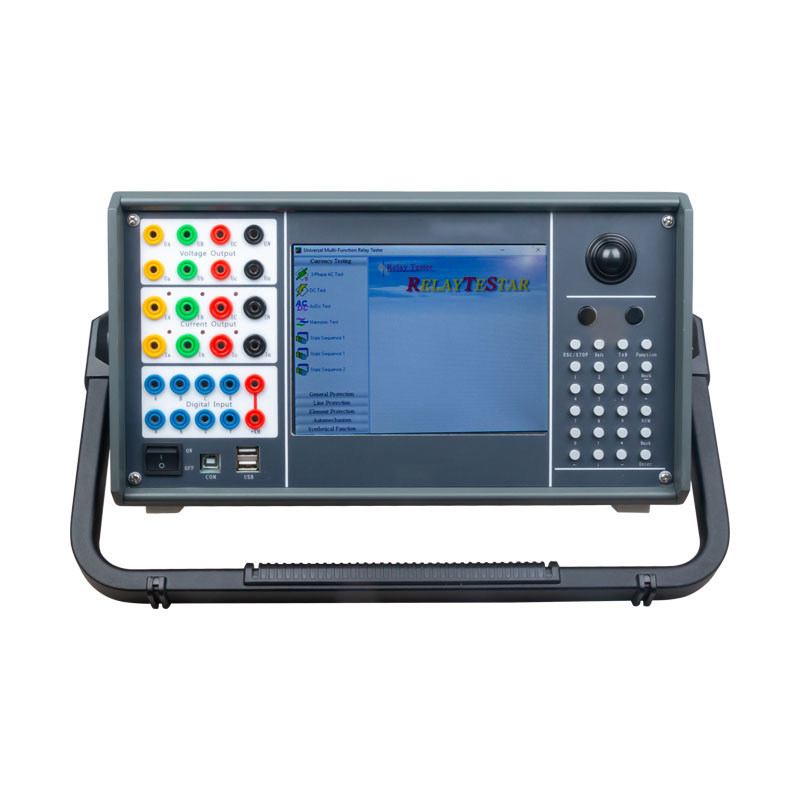

Hình ảnh thực tế
