Vị trí lỗi cáp ngầm trong khuôn viên trường - Máy xác định XHDD-503 tại trường trung học cơ sở Linyou, Trung Quốc

2026-07-13

Tổng quan dự án

Vào ngày 28 tháng 8 năm 2023, nhóm kỹ sư của chúng tôi đã được gửi đến trường trung học Linyou County ở Baoji, tỉnh Shaanxi, Trung Quốc,để chẩn đoán và xác định chính xác các lỗi dây cáp điện ngầm quan trọng đã gây ra mất điện hoàn toàn cho tòa nhà giảng dạy.

Thông tin về khách hàng

Trường trung học Linyou County là một tổ chức giáo dục công lập với một mạng lưới phân phối điện ngầm trên toàn khuôn viên trường.YJV 4×75mm2, 380/440Vdây cáp điện điện áp điện áp thấp300 mét.từ phòng phân phối biến áp đến hộp phân phối tòa nhà giảng dạy phục vụ như là nguồn cung cấp năng lượng chính cho toàn bộ tòa nhà giảng dạy.

Thách thức

Parameter	Tìm ra
Loại cáp	YJV 4×75mm2, 380/440V
Tổng chiều dài	300 mét.
Phân cách từ giai đoạn này sang giai đoạn khác	0Ω (đối mạch ngắn)
Phép cách nhiệt từ mặt đất đến mặt đất	0Ω (phạm vi lỗi mặt đất)
Loại lỗi	Vòng ngắn giai đoạn đến giai đoạn với lỗi mặt đất
Vị trí nối dây cáp	Điểm 270m (đống cáp)

Trường học yêu cầuxác định lỗi trong cùng ngàyViệc khai quật tối thiểu là rất quan trọng để bảo vệ khuôn viên trường, và sự hiện diện của các tiện ích chôn vùi khác đòi hỏi vị trí lỗi chính xác, không phá hủy.

Giải pháp & Thiết bị của chúng tôi

Chúng tôi triển khai một quy trình công việc xác định lỗi đầy đủ bốn giai đoạn bằng cách sử dụng thiết bị XZH TEST:

Giai đoạn	Thiết bị	Mô hình	Chức năng
1. Kiểm tra cách nhiệt	Megohmmeter kỹ thuật số	XHMR-5kV	Phạm vi 500V ️ Kháng đo pha-phase và pha-đất
2. HV Pulse Generation	Máy phát xung HV	XHHV535-2L	Áp dụng điện áp xung 6 7kV để tạo flashover tại các điểm lỗi
3. Vết lỗi Định vị trước	Máy kiểm tra lỗi cáp	XHGG-502	Phân tích hình sóng xung điện áp thấp và xung điện áp cao để đo khoảng cách
4. Định vị chính xác	Cáp lỗi Pinpointer	XHDD-503 & XHDD-503D	Phương pháp đồng bộ hóa âm thanh từ tính cho vị trí lỗi chính xác <0,1m

Quá trình thực hiện

Đánh giá cách nhiệt:Sử dụng XHMR-5kV ở 500V, chúng tôi xác nhận tất cả ba giai đoạn đều có cách điện 0Ω với mặt đất và giữa các giai đoạn, xác nhận một lỗi kết nối ngắn.
Xác minh đường dẫn:Đường dây cáp được đánh dấu rõ ràng bằng các cột chỉ dẫn.
Địa điểm trước:XHHV535-2L áp dụng điện áp xung 6kV cho cáp bị lỗi, tạo ra sự giải phóng flashover được kiểm soát.cho thấy hai khoảng cách lỗi:120 mét.và170 mét..
Định vị chính xác:Điện áp đã được tăng lên 7kV cho tín hiệu xả âm thanh rõ ràng hơn.XHDD-503 và XHDD-503Dchỉ dẫn lỗi cáp với đồng bộ hóa âm thanh và từ tính,các kỹ sư của chúng tôi xác định chính xác cả hai điểm lỗi bằng cách xác định sự khác biệt thời gian tối thiểu giữa tín hiệu điện từ và âm thanhCả hai địa điểm đều được đánh dấu để khai quật.

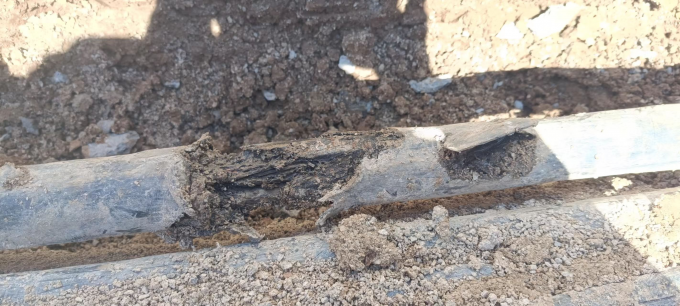

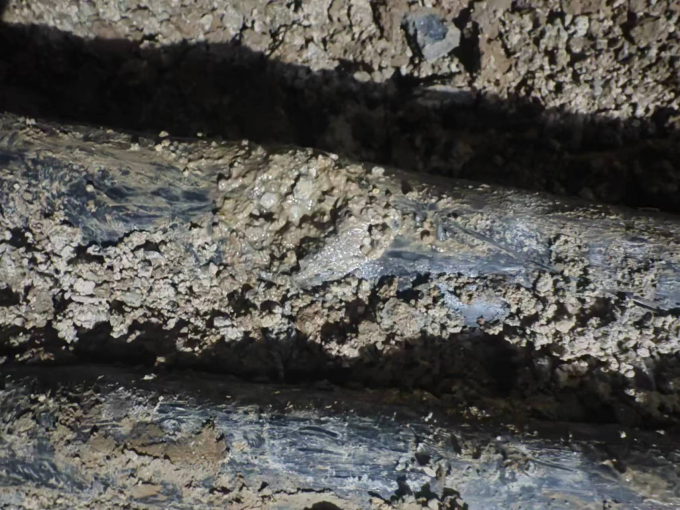

Chứng nhận khai quật:Việc khai quật có mục tiêu tại các vị trí được đánh dấu xác nhận cả hai vị trí lỗi, vớiSai lệch dưới 0,1m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

Kết quả dự án

Kết quả	Chi tiết
Các khuyết điểm được tìm thấy	2(120m và 170m vị trí)
Chọn chính xác	<0,1m(synchronization âm thanh-nam châm)
Tổng thời gian	Hoàn thành cùng ngày (kiểm tra tại chỗ đến xác định cuối cùng)
Phạm vi khai quật	Ít nhất chỉ có hai vị trí được đánh dấu
Tài liệu an toàn	Không có sự cố, không có khai quật sai, không bị thương.

Kết luận

Dự án này chứng minh khả năng định vị lỗi cáp toàn diện của XZH TEST trong môi trường khuôn viên nhạy cảm với thời gian.Phương pháp bốn giai đoạn từ thử nghiệm cách nhiệt thông qua vị trí trước thô đến xác định chính xác âm thanh từ tính vớiXHDD-503 series✓ cung cấp vị trí lỗi chính xác, hiệu quả với sự gián đoạn tối thiểu.Việc sử dụng hai chỉ số XHDD-503 và XHDD-503D tại hai vị trí lỗi độc lập xác nhận độ tin cậy của thiết bị trong các trường hợp phức tạpVới độ chính xác dưới 0,1m, trường có thể khôi phục năng lượng nhanh chóng trong khi vẫn duy trì tính toàn vẹn của cơ sở hạ tầng.
