| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHYZ1668ASC |

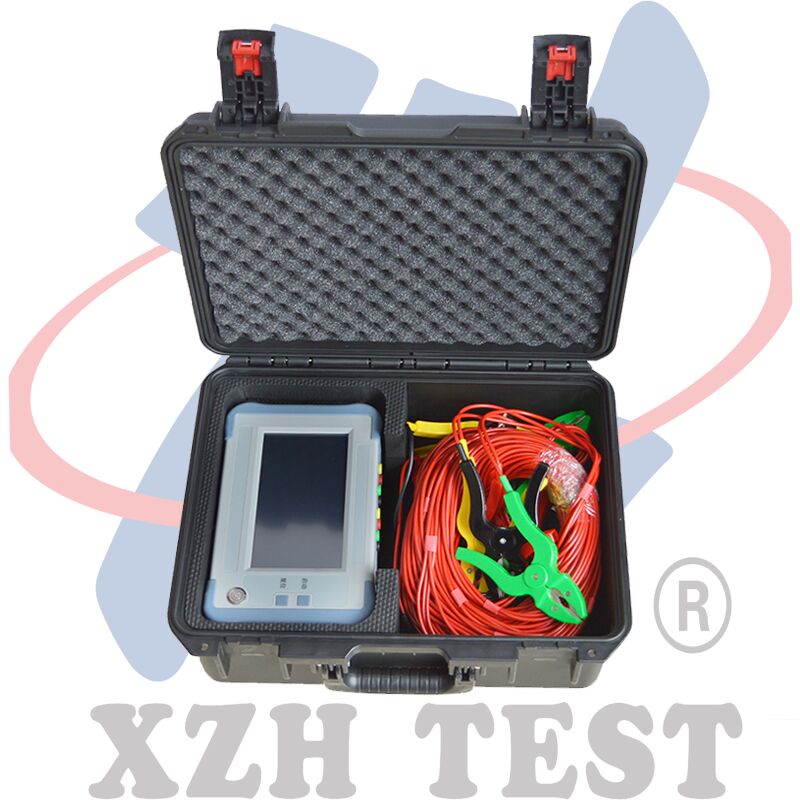

Máy kiểm tra bộ chuyển mạch dưới tải XHYZ1668ASC là một thiết bị chẩn đoán chuyên dụng được thiết kế để đo điện trở động và phân tích thời gian chuyển tiếp của bộ chuyển mạch dưới tải (OLTC) của máy biến áp. OLTC là bộ phận cơ khí duy nhất chuyển động trong máy biến áp đang hoạt động, và hoạt động đáng tin cậy của chúng là rất quan trọng đối với việc điều chỉnh điện áp và sự ổn định của lưới điện. Sự mài mòn tiếp điểm, sai lệch thời gian và mất đồng bộ trong cơ cấu OLTC chiếm một tỷ lệ đáng kể các sự cố máy biến áp. XHYZ1668ASC cung cấp đánh giá định lượng tình trạng OLTC bằng cách ghi lại dạng sóng điện trở động trong quá trình chuyển đổi nấc, cho phép các đội bảo trì xác định các lỗi đang phát triển trước khi chúng leo thang thành các sự cố trong quá trình vận hành.
Được thiết kế với giao diện menu tiếng Anh để vận hành trực quan, thiết bị có cấu trúc nhỏ gọn, trọng lượng nhẹ với khả năng miễn nhiễm nhiễu điện từ tuyệt vời, phù hợp với môi trường trạm biến áp cao áp. Khả năng đầu ra dòng điện cao của nó đảm bảo tín hiệu điện trở sạch ngay cả qua các dây đo dài và các lớp oxit tiếp điểm. Màn hình LCD lớn 7 inch hiển thị dạng sóng điện trở động thời gian thực với khả năng điều chỉnh biên độ tự động, hiển thị giá trị điện trở và thời gian chuyển tiếp trực tiếp mà không cần tính toán thủ công. Thiết bị hỗ trợ các cấu hình cuộn dây máy biến áp loại Yn, Y và D, đo cả bộ chuyển mạch dưới tải và không tải, và có thể thực hiện kiểm tra có hoặc không có cuộn dây phụ được kết nối. Bộ nhớ tích hợp tự động lưu trữ tới 500 bản ghi đo hoàn chỉnh và mạch bảo vệ toàn diện đảm bảo hoạt động đáng tin cậy trong điều kiện thực địa.
Nguyên lý đo điện trở độngTrong quá trình thay đổi nấc, OLTC chuyển đổi giữa các nấc thông qua một chuỗi các vị trí cầu nối sử dụng điện trở chuyển tiếp để ngăn chặn tình trạng hở mạch. Dạng sóng điện trở động được ghi lại trong quá trình chuyển đổi này tiết lộ thông tin chẩn đoán quan trọng: giá trị điện trở tại mỗi vị trí nấc ổn định, giá trị điện trở chuyển tiếp, thời lượng của mỗi giai đoạn cầu nối và sự đồng bộ giữa các pha (đối với các đơn vị ba pha). Sự sai lệch so với dạng sóng dự kiến — chẳng hạn như thời gian chuyển tiếp kéo dài, các bước điện trở không đều hoặc sự khác biệt về thời gian giữa các pha — cho thấy sự mài mòn tiếp điểm, cacbon hóa, mỏi lò xo hoặc kẹt cơ khí cần can thiệp bảo trì. XHYZ1668ASC tự động điều chỉnh biên độ giá trị điện trở và thời gian dựa trên dữ liệu lấy mẫu, hiển thị dạng sóng sạch, được chia tỷ lệ cho phép diễn giải dễ dàng bởi các kỹ thuật viên hiện trường mà không cần đào tạo phân tích dạng sóng chuyên sâu.
| Thông số | Thông số kỹ thuật |
|---|---|
| Đối tượng kiểm tra | Bộ chuyển mạch dưới tải và không tải cho máy biến áp lực |
| Phương pháp đo | Đo điện trở động với chụp dạng sóng |
| Loại cuộn dây tương thích | Máy biến áp loại Yn, Y, D với hiển thị điện trở trực tiếp |
| Chế độ kiểm tra | Có hoặc không có cuộn dây phụ |
| Phân tích dạng sóng | Điều chỉnh biên độ giá trị điện trở và thời gian tự động |
| Hiển thị | LCD lớn 7 inch |
| Lưu trữ dữ liệu | Tự động, lên tới 500 bản ghi dạng sóng |
| Ngôn ngữ giao diện | Hệ thống menu tiếng Anh |
| Bảo vệ | Mạch bảo vệ toàn diện với độ tin cậy cao |
| Thiết kế | Nhỏ gọn, trọng lượng nhẹ với lớp chống nhiễu |
Không giống như các thiết bị kiểm tra máy biến áp đa năng đo các thông số điện tĩnh, XHYZ1668ASC được chế tạo đặc biệt cho các tổ chức mà tình trạng cơ khí của bộ chuyển mạch — không chỉ các thông số điện — quyết định độ tin cậy và lịch trình bảo trì của máy biến áp:
◆ Tiện ích Truyền tải & Phân phối Điện — Các nhà điều hành lưới điện quản lý đội máy biến áp trạm biến áp nơi OLTC trải qua hàng nghìn lần hoạt động hàng năm. Khả năng chụp dạng sóng điện trở động của XHYZ1668ASC cho phép bảo trì OLTC dựa trên tình trạng — lập lịch thay thế tiếp điểm và đại tu cơ cấu dựa trên độ lệch thời gian chuyển tiếp đo được thay vì các khoảng thời gian hoặc số lần hoạt động tùy ý. Phương pháp bảo trì có mục tiêu này giảm thiểu các lần ngừng hoạt động kiểm tra OLTC không cần thiết đồng thời ngăn ngừa các sự cố bộ chuyển mạch trong quá trình vận hành có thể khiến máy biến áp bị kẹt ở một vị trí nấc cố định.
◆ Đảm bảo Chất lượng Sản xuất Máy biến áp — Các nhà máy sản xuất máy biến áp thực hiện kiểm tra chấp nhận tại nhà máy đối với các cơ cấu OLTC trước khi giao hàng. Khả năng điều chỉnh biên độ dạng sóng tự động và hiển thị điện trở trực tiếp của thiết bị giúp tăng tốc độ thông qua kiểm tra dây chuyền sản xuất, trong khi bộ nhớ tích hợp 500 bản ghi cung cấp khả năng truy xuất nguồn gốc lô hàng cho tài liệu QA. Khả năng kiểm tra cả ba cấu hình cuộn dây phổ biến (Yn, Y, D) từ một thiết bị duy nhất loại bỏ nhu cầu về các thiết bị kiểm tra riêng biệt cho các thiết kế máy biến áp khác nhau.
◆ Nhà cung cấp Dịch vụ Kiểm tra & Vận hành Điện — Các công ty thực hiện lắp đặt máy biến áp, xác minh sau sửa chữa và kiểm tra bảo trì định kỳ, trong đó đánh giá tình trạng OLTC là một sản phẩm bàn giao theo hợp đồng. Thiết kế nhỏ gọn, trọng lượng nhẹ và giao diện tiếng Anh trực quan của thiết bị cho phép triển khai hiệu quả trên nhiều địa điểm khách hàng trong một ca làm việc, trong khi lưu trữ dữ liệu tự động loại bỏ lỗi ghi chép thủ công tại hiện trường.
◆ Bảo trì Máy biến áp Công nghiệp & Khai thác mỏ — Các hoạt động công nghiệp nặng và khai thác mỏ có máy biến áp lò, máy biến áp chỉnh lưu và các đơn vị chuyên dụng khác được trang bị OLTC tại chỗ. Khả năng đầu ra dòng điện cao và lớp chống nhiễu của XHYZ1668ASC cho phép đo lường đáng tin cậy trong môi trường công nghiệp nhiễu điện, nơi các thiết bị kiểm tra dòng điện thấp thông thường tạo ra dữ liệu không sử dụng được.
Q1: Tại sao cần kiểm tra OLTC chuyên dụng ngoài các bài kiểm tra điện máy biến áp thông thường?
Các bài kiểm tra máy biến áp thông thường — điện trở cuộn dây, tỷ số vòng dây, điện trở cách điện — đánh giá các thông số điện tĩnh nhưng không cung cấp thông tin về hiệu suất cơ khí động của bộ chuyển mạch. Một OLTC có thể vượt qua tất cả các bài kiểm tra điện tĩnh nhưng có các tiếp điểm chuyển tiếp bị mài mòn nghiêm trọng sẽ hỏng trong lần thay đổi nấc tiếp theo. XHYZ1668ASC ghi lại dạng sóng điện trở động hoàn chỉnh trong quá trình chuyển đổi nấc, tiết lộ thời gian chuyển đổi, trình tự tiếp điểm, giá trị điện trở cầu nối và đồng bộ pha — các thông số chẩn đoán mà các bài kiểm tra tĩnh không thể đo lường. Vì các sự cố OLTC chiếm khoảng 20–30% tổng số sự cố máy biến áp trong các ứng dụng trạm biến áp, việc kiểm tra động OLTC chuyên dụng là cần thiết để đánh giá tình trạng máy biến áp toàn diện.
Q2: Dạng sóng điện trở động tiết lộ điều gì về tình trạng OLTC?
Một OLTC khỏe mạnh tạo ra một dạng sóng đặc trưng cho thấy: (1) điện trở ổn định tại nấc bắt đầu, (2) quá trình chuyển đổi sạch qua vị trí cầu nối với giá trị điện trở chuyển tiếp có thể nhìn thấy rõ ràng, (3) điện trở ổn định tại nấc đích và (4) thời gian chuyển đổi nhất quán. Các sai lệch chẩn đoán bao gồm: thời gian chuyển đổi kéo dài cho thấy sự cản trở cơ khí hoặc mỏi lò xo; điện trở không đều hoặc không ổn định trong giai đoạn cầu nối cho thấy các tiếp điểm chuyển tiếp bị rỗ hoặc cacbon hóa; giá trị điện trở sai lệch so với giá trị điện trở chuyển tiếp trên bảng tên cho thấy sự suy giảm điện trở; và sự khác biệt về thời gian giữa các pha trong các đơn vị ba pha cho thấy hoạt động không đồng bộ gây căng thẳng cho liên kết cơ khí. Khả năng điều chỉnh biên độ tự động của XHYZ1668ASC hiển thị rõ ràng các tính năng này, cho phép nhân viên hiện trường xác định các mẫu bất thường mà không yêu cầu kỹ năng diễn giải dạng sóng ở cấp độ chuyên gia.
Q3: XHYZ1668ASC có thể kiểm tra cả bộ chuyển mạch dưới tải và không tải không?
Có. Đối với bộ chuyển mạch dưới tải (OLTC), thiết bị ghi lại dạng sóng điện trở động trong quá trình chuyển đổi nấc với máy biến áp được cấp điện ở điện áp giảm hoặc với dòng điện kiểm tra từ chính thiết bị. Đối với bộ chuyển mạch không tải (DETC), thiết bị đo điện trở tiếp điểm tĩnh tại mỗi vị trí nấc, xác minh rằng điện trở tiếp điểm ổn định và nằm trong thông số kỹ thuật trên tất cả các vị trí hoạt động. Thiết bị có thể thực hiện đo lường có hoặc không có cuộn dây phụ của máy biến áp được kết nối, mang lại sự linh hoạt trong vận hành trong các cửa sổ bảo trì khi việc cô lập hoàn toàn cuộn dây có thể không thực tế.
Q4: Ý nghĩa của việc có thể kiểm tra các cuộn dây loại Yn, Y và D là gì?
Máy biến áp lực sử dụng các cấu hình kết nối cuộn dây khác nhau tùy thuộc vào cấp điện áp, ứng dụng và sơ đồ nối đất của chúng. Yn (wye có trung tính được đưa ra) phổ biến ở phía cao áp của máy biến áp tăng cường máy phát và phía hạ áp của máy biến áp phân phối. Y (wye không có trung tính) được sử dụng trong một số ứng dụng truyền tải nhất định. D (delta) là tiêu chuẩn ở phía hạ áp của máy biến áp máy phát và một số máy biến áp công nghiệp nhất định. Mỗi cấu hình yêu cầu kết nối dây đo cụ thể để đưa dòng điện và đo điện áp một cách chính xác. XHYZ1668ASC hỗ trợ cả ba cấu hình với hiển thị điện trở trực tiếp — thiết bị tự động tính đến cấu hình cuộn dây trong các phép tính nội bộ của nó, loại bỏ nhu cầu người vận hành áp dụng thủ công các hệ số chuyển đổi và giảm nguy cơ lỗi đo lường do giả định cấu hình không chính xác.
Q5: Dữ liệu kiểm tra nên được quản lý như thế nào và bộ nhớ lưu trữ 500 bản ghi cung cấp những gì?
XHYZ1668ASC tự động lưu từng bản ghi đo hoàn chỉnh — bao gồm dạng sóng điện trở động, thời gian chuyển tiếp, giá trị điện trở tại mỗi vị trí nấc và các thông số cấu hình kiểm tra — vào bộ nhớ trong. Dung lượng 500 bản ghi hỗ trợ: (1) Tài liệu hoàn chỉnh về các chiến dịch kiểm tra đội máy biến áp lớn mà không cần tải dữ liệu giữa các địa điểm. (2) Xu hướng lịch sử bằng cách so sánh dạng sóng hiện tại với các phép đo cơ sở được lưu trữ từ cùng một máy biến áp. (3) Báo cáo hàng loạt cho các bản đệ trình tuân thủ quy định. (4) Màn hình LCD 7 inch cho phép xem và so sánh dạng sóng trên màn hình tại hiện trường trước khi tải xuống. Đối với quản lý tài sản dài hạn, dữ liệu có thể được chuyển sang PC để tích hợp với hệ thống quản lý bảo trì máy tính (CMMS). Đối với máy biến áp được kiểm tra theo chu kỳ hàng năm, 500 bản ghi cung cấp khoảng 10 năm dữ liệu xu hướng cho một đội máy biến áp trạm biến áp cỡ vừa.
Tài liệu tiếng Anh và hỗ trợ kỹ thuật có sẵn — Liên hệ với chúng tôi để được trình diễn tại chỗ và đào tạo ứng dụng
