XHBX1501
Tổng quan sản phẩm
Các cuộn dây và cấu trúc bên trong của bộ biến áp được cố định sau khi hoàn thành thiết kế và sản xuất.Các cuộn dây có cùng một công nghệ điện áp và công nghệ cuộn dây có tham số Ci / Li cố định, dẫn đến các phản ứng liên tục trong phạm vi tần số làm cho quang phổ tần số cuộn ba pha có thể so sánh được.
Sự thay đổi tham số cuộn xảy ra do mạch ngắn chuyển động / pha (kiểm tra), tác động vận chuyển (sự dịch chuyển cuộn dây) hoặc biến dạng do lực điện từ gây ra (hoạt động lỗi).Những thay đổi này làm gián đoạn các đặc điểm khu vực tần số ban đầu của bộ biến áp (e(ví dụ, thay đổi kích thước phản ứng tần số, trượt tần số cộng hưởng).Trình kiểm tra cuộn dây biến áp của chúng tôi được thiết kế với công nghệ phân tích phản ứng là một công cụ không phá hoại tiên tiến để phát hiện lỗi bên trong, lý tưởng cho các bộ biến áp điện 63kV 500kV.
Bằng cách định lượng các phản ứng tham số cuộn qua tần số, người kiểm tra đánh giá mức độ biến dạng thông qua quy mô thay đổi, thay đổi phản ứng tần số (chiều rộng / khu vực) và phân tích xu hướng.Điều này cho phép nhanh chóng của một biến áp cần sửa chữa lớn hoặc đã chịu thiệt hại nghiêm trọng.
Đối với các bộ biến áp đang hoạt động, mức độ nghiêm trọng của lỗi có thể được chẩn đoán bằng cách so sánh quang phổ cuộn lỗi với hoặc không có dữ liệu tần số lịch sử.cung cấp những hiểu biết chính xác hơn cho hoạt động, phân tích lỗi, và bảo trì.

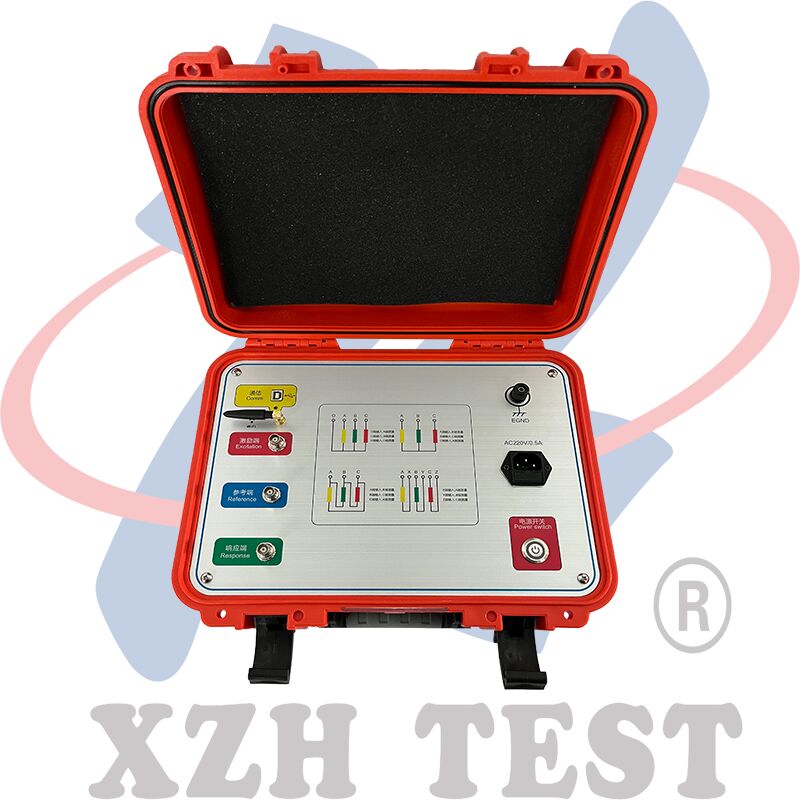

Được xây dựng với một máy tính xách tay và một chip vi tính, máy thử nghiệm cung cấp các phép đo chính xác cao trong một thiết kế nhỏ gọn.Nó dễ vận hành (không cần chuyên môn trước đó) chỉ cần hướng dẫn hoặc đào tạo ngắn và bao gồm khả năng thử nghiệm / phân tích đầy đủ.
Các thông số kỹ thuật
| Phạm vi đo chiều rộng |
(-120dB) đến (+20dB) |
| Độ chính xác đo chiều cao |
0.1dB |
| Độ chính xác tần số quét |
0.005% |
| Khống chế đầu vào tín hiệu |
1MΩ |
| Kháng tín hiệu đầu ra |
50Ω |
Tính năng hiệu suất:
1Việc thu thập dữ liệu và điều khiển sử dụng một bộ vi xử lý tích hợp cao tốc độ cao.
2. Truyền thông giữa máy tính xách tay và thiết bị sử dụng một giao diện USB.
3. Bluetooth không dây hoặc giao diện Wi-Fi có sẵn cho giao tiếp giữa máy tính xách tay và thiết bị (tùy chọn).
Giao diện Wi-Fi không dây cho phép sử dụng thuận tiện với máy tính bảng và điện thoại thông minh.
4. lõi phần cứng áp dụng công nghệ tần số quét kỹ thuật số tốc độ cao chuyên dụng (từ Hoa Kỳ), mà, thông qua thử nghiệm, có thể chẩn đoán chính xác các lỗi như biến dạng cuộn, nở,di chuyển, nghiêng, mạch ngắn giữa vòng quay, và mạch ngắn pha đến pha.
