| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |
| Số mô hình: | XHSC-60Q |
(Có sẵn bằng tiếng Anh)

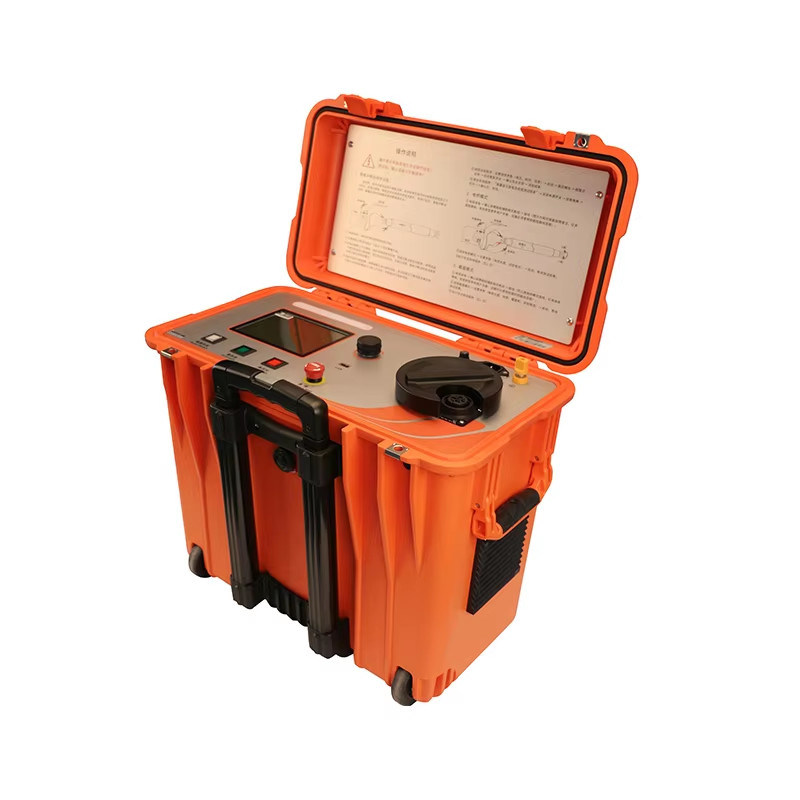

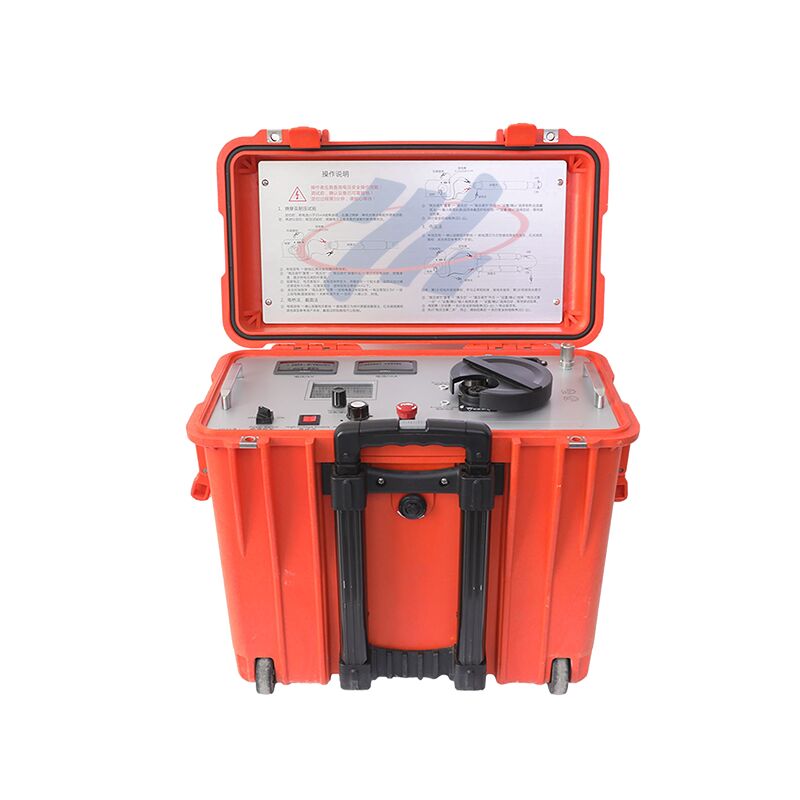

Cầu đốt kỹ thuật số tích hợp chức năng đốt và cầu thông minh. Điện áp định mức của chế độ đốt là 60kV và dòng điện hồ quang tối đa là 400mA, có thể nhanh chóng đốt các lỗi điện trở cao thành điện trở thấp. Dòng điện thử nghiệm tối đa của cầu kỹ thuật số là 750mA, giúp cải thiện đáng kể độ chính xác định vị lỗi. Nó
đặc biệt thích hợp để định vị trước lỗi cách điện của các hệ thống cáp phức tạp điện áp cao, tiết diện lớn và chiều dài lớn, chẳng hạn như định vị lỗi cách điện của cáp cao áp phức tạp với các đầu cuối GIS và kết nối chéo, và có thể nhanh chóng hoàn thành định vị mà không cần tháo công tắc GIS và kết nối chéo ngắn mạch.
Thông số kỹ thuật
| Chẩn đoán thông minh | Điện áp đầu ra | 0～60kV DC, âm |
| Dòng điện đầu ra tối đa | 30mA | |
| Chế độ đốt | Điện áp đầu ra | 0～60kV DC, âm |
| Dòng điện đầu ra tối đa | 400mA | |
| Chế độ cầu Chế độ giao diện | Điện áp đầu ra | 0～4kV DC, Hai cực |
| Dòng điện đầu ra tối đa | 750mA | |
| Độ chính xác định vị | ±(0.1% ·L+1)m | |
| Màn hình hiển thị | LCD ma trận điểm 320*240, có thể nhìn thấy dưới ánh nắng mặt trời | |
| Phạm vi thử nghiệm | 1～50000m | |
| Nguồn điện | 100V-240V, 50/60Hz | |
| Công suất | Tối đa 2kVA | |
| Nhiệt độ môi trường làm việc | -10℃~+55℃ | |
| Độ ẩm môi trường làm việc | ≤90% | |
| Kích thước tổng thể (dài x rộng x cao) |
30cm×46cm×50cm | |
| Trọng lượng | 22kg (Không bao gồm phụ kiện) | |
| Cấp bảo vệ vỏ | IP54 | |
* Thử nghiệm hoàn toàn tự động, thao tác một nút.
* Tự động chẩn đoán loại lỗi cáp và hướng dẫn thao tác tiếp theo.
* Tự động phát hiện xem việc đấu dây có chính xác không và cũng có chức năng phát hiện nối đất bảo vệ.
* Chức năng lưu trữ dữ liệu tự động, có thể dễ dàng xem dữ liệu lịch sử.
* Chế độ điều khiển nguồn kỹ thuật số, điện áp và dòng điện đầu ra ổn định hơn.
* Đầu vào điện áp rộng và tự động xả sản phẩm thử nghiệm.
* Áp dụng khung gầm dạng thanh kéo có bánh xe, nhẹ và dễ mang theo.
* So với phương pháp phản xạ sóng, phương pháp cầu không có điểm mù, đặc biệt thích hợp để đánh giá cáp ngắn và các điểm lỗi gần cuối.
* Điện áp đầu ra cao và dòng điện lớn, đặc biệt thích hợp để định vị trước các lỗi cách điện trong các hệ thống cáp phức tạp điện áp cao có chiều dài lớn và tiết diện dày.
