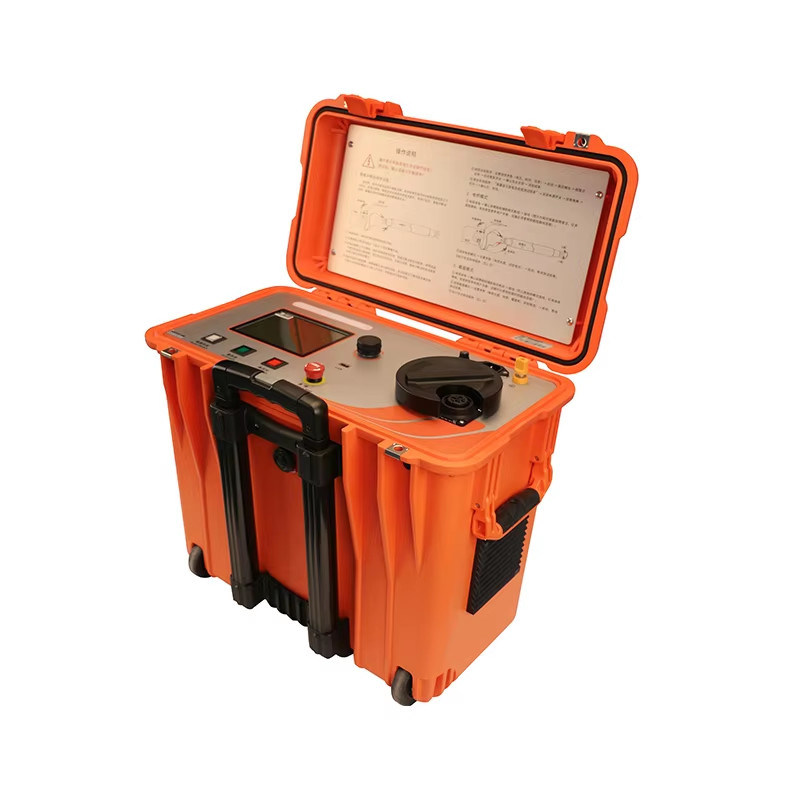

Cable Sheath Fault Locator 60kV Digital Burn-Through Bridge 750mA HV Test Current XHSC-60Q

Bộ định vị lỗi vỏ cáp XHSC-60Q là một cầu đốt kỹ thuật số chuyên nghiệp được thiết kế để định vị các lỗi vỏ, cách điện và điện trở cao trong các hệ thống cáp phức tạp. Nó tích hợp chức năng đốt cháy và đo cầu thông minh trong một thiết bị di động: chế độ đốt cháy xuất ra điện áp DC định mức 60kV với dòng hồ quang tối đa 400mA để nhanh chóng chuyển đổi các lỗi điện trở cao thành lỗi điện trở thấp, trong khi chế độ cầu kỹ thuật số cung cấp dòng kiểm tra lên đến 750mA để đo khoảng cách lỗi có độ chính xác cao.

Thiết bị này đặc biệt phù hợp để định vị sơ bộ lỗi cách điện và vỏ cáp của các hệ thống cáp phức tạp điện áp cao, tiết diện lớn và chiều dài lớn, bao gồm cả cáp có đầu nối GIS và kết nối chéo. Việc định vị hoàn chỉnh có thể được thực hiện nhanh chóng mà không cần tháo công tắc GIS hoặc nối tắt kết nối chéo, giúp tiết kiệm đáng kể thời gian ngừng hoạt động và nhân công tại hiện trường.

Thiết bị này cung cấp cho kỹ sư cáp một giải pháp đáng tin cậy, toàn diện để định vị sơ bộ lỗi vỏ và cách điện, giảm đáng kể thời gian cần thiết để tìm các lỗi điện trở cao trong mạng cáp phức tạp.

Lỗi vỏ cáp là một trong những lỗi cáp phổ biến nhất nhưng khó định vị nhất. Vỏ ngoài bảo vệ cáp khỏi độ ẩm và hư hỏng cơ học, và lớp lót bên trong ngăn nước xâm nhập dọc theo dây dẫn. Khi vỏ bị hư hỏng do đào, ăn mòn, tấn công của loài gặm nhấm hoặc lắp đặt kém, độ ẩm sẽ xâm nhập vào cáp và dần dần dẫn đến suy giảm cách điện và cuối cùng là hỏng hóc.

Không giống như sự cố cách điện hoàn toàn, lỗi vỏ thường thể hiện đặc tính điện trở cao, cản trở tín hiệu kiểm tra thông thường. XHSC-60Q xử lý các trường hợp này bằng chức năng đốt cháy tích hợp: đầu ra DC 60kV với dòng hồ quang lên đến 400mA làm cacbon hóa điểm lỗi điện trở cao thành lỗi điện trở thấp ổn định, và sau đó cầu kỹ thuật số đo khoảng cách lỗi với độ chính xác ±(0.1% ·L + 1) m. Điều này làm cho XHSC-60Q trở thành một giải pháp hoàn chỉnh để định vị sơ bộ lỗi vỏ, từ chuyển đổi lỗi đến đo khoảng cách.

XHSC-60Q bắt đầu mỗi lần kiểm tra bằng chẩn đoán thông minh, tự động đánh giá tình trạng cáp và chọn đường dẫn hiệu quả nhất để định vị lỗi. Kết quả chẩn đoán được phân loại vào một trong các danh mục sau và thiết bị hướng dẫn người vận hành các bước tiếp theo.

Đối với các lỗi phóng điện điện trở cao và không ổn định, chế độ đốt cháy áp dụng điện áp DC 0 ~ 60kV với dòng hồ quang lên đến 400mA để cacbon hóa điểm lỗi thành lỗi điện trở thấp ổn định. Người vận hành đặt điện áp đốt cháy, thời gian đốt cháy tối đa lên đến 90 phút và công suất đầu ra. Khi chức năng đốt cháy thông minh được bật, quá trình kiểm tra sẽ tự động kết thúc ngay khi trở kháng lỗi giảm xuống mức yêu cầu của chế độ đo khoảng cách, giúp tiết kiệm thời gian và tránh căng thẳng không cần thiết cho cáp.

XHSC-60Q cung cấp hai chế độ đo khoảng cách để phù hợp với các điều kiện thực địa khác nhau. Ở chế độ cầu, người vận hành nhập chiều dài cáp đã biết; ở chế độ mặt cắt, người vận hành nhập vật liệu cáp và diện tích mặt cắt, và khoảng cách lỗi có thể được đo ngay cả khi không biết tổng chiều dài cáp.

Ở cả hai chế độ, dòng kiểm tra có thể được chọn từ 20mA đến 750mA. Điện áp đầu ra là 4000V đối với dòng điện 20 ~ 75mA, tuân theo mối quan hệ điện áp (V) × dòng điện (mA) = 300W đối với dòng điện 80 ~ 400mA và là 400V đối với dòng điện 410 ~ 750mA, đảm bảo tín hiệu mạnh mẽ để đo chính xác trong mọi điều kiện.

Menu cài đặt cung cấp cài đặt thời gian, thông tin thiết bị, bản ghi lịch sử và các tùy chọn chức năng. Dữ liệu kiểm tra lịch sử của cả chế độ cầu và chế độ mặt cắt được lưu tự động, với dung lượng lên đến 100 bản ghi có thể được xem lại, xóa riêng lẻ hoặc xóa sạch. Các tùy chọn chức năng bao gồm chức năng đốt cháy thông minh và chức năng phát hiện nối đất; khi chức năng phát hiện nối đất được bật, thiết bị sẽ kiểm tra bắt buộc rằng trở kháng giữa nối đất bảo vệ và nối đất làm việc nằm trong phạm vi an toàn và sẽ không cho phép tăng điện áp nếu không.

Giao hàng tiêu chuẩn bao gồm bộ định vị lỗi vỏ cáp chính, hộp kiểm tra cầu, 5 cầu chì dự phòng (10A, 5 × 20), dây kiểm tra định vị cầu FJ1, dây nối tắt điện trở thấp FJ2, dây đầu ra nguồn đốt cháy FJ4, cáp nối đất chuyên dụng, cáp nối đất que xả, dây nguồn và que xả. Có sẵn dây dẫn mở rộng 20m FJ1L và FJ4L tùy chọn cho các đoạn cáp dài.

Đấu dây chính xác là rất quan trọng để đo lường chính xác và an toàn. XHSC-60Q hỗ trợ người vận hành bằng chức năng kiểm tra dây nối tự động và phát hiện nối đất bảo vệ trước khi áp dụng bất kỳ điện áp cao nào.

Các mỏ và nhà máy công nghiệp nặng vận hành mạng lưới cáp điện áp trung và cao thế rộng lớn để cung cấp điện, thường được lắp đặt trong môi trường khắc nghiệt nơi hư hỏng vỏ cáp do đào, rung động và phương tiện ăn mòn là phổ biến. XHSC-60Q giúp các đội bảo trì định vị nhanh chóng các lỗi vỏ và cách điện, giảm thiểu tổn thất sản xuất và đảm bảo an toàn cho thiết bị quan trọng.

Hệ thống đường sắt và tàu điện ngầm phụ thuộc vào cáp điện đáng tin cậy dọc theo đường ray, trong đường hầm và tại các ga. Lỗi cáp trong các hệ thống này gây ra gián đoạn dịch vụ và rủi ro an toàn. Thiết kế di động 22kg với khung gầm có bánh xe kéo rất lý tưởng cho đội bảo trì đường sắt, và phương pháp cầu không điểm mù xử lý các đoạn cáp ngắn điển hình của mạng lưới điện ga và tín hiệu.

Các trung tâm dữ liệu và tòa nhà thương mại chứa các mạng cáp dày đặc, nơi thời gian ngừng hoạt động rất tốn kém. Các nhà thầu điện bảo trì các cơ sở này cần các công cụ định vị lỗi nhanh chóng, chính xác. Chẩn đoán tự động và thao tác một nút bấm của XHSC-60Q giảm yêu cầu kỹ năng cho nhân viên tại chỗ, trong khi lưu trữ dữ liệu tự động cung cấp hồ sơ kiểm tra hoàn chỉnh cho tài liệu chấp nhận và bảo trì.

Các dự án cải tạo lưới điện nông thôn liên quan đến các đoạn cáp dài với nhiều mối nối và các loại cáp hỗn hợp. Chế độ mặt cắt của XHSC-60Q đo khoảng cách lỗi ngay cả khi không biết tổng chiều dài cáp, đây là tình huống phổ biến ở các mạng lưới nông thôn. Đầu vào nguồn dải rộng từ 100V đến 240V cũng thích ứng với các điều kiện nguồn điện khác nhau tại hiện trường.

Theo truyền thống, việc đốt cháy và đo cầu yêu cầu hai thiết bị riêng biệt với dây cáp ngoài nặng và chuyển đổi chế độ thủ công. XHSC-60Q thay thế cả hai bằng một thiết bị tích hợp.
