Bộ định vị lỗi cáp đa xung ARC với chú thích chữ viết tay | XP 12,1 inch 60km | XGG502

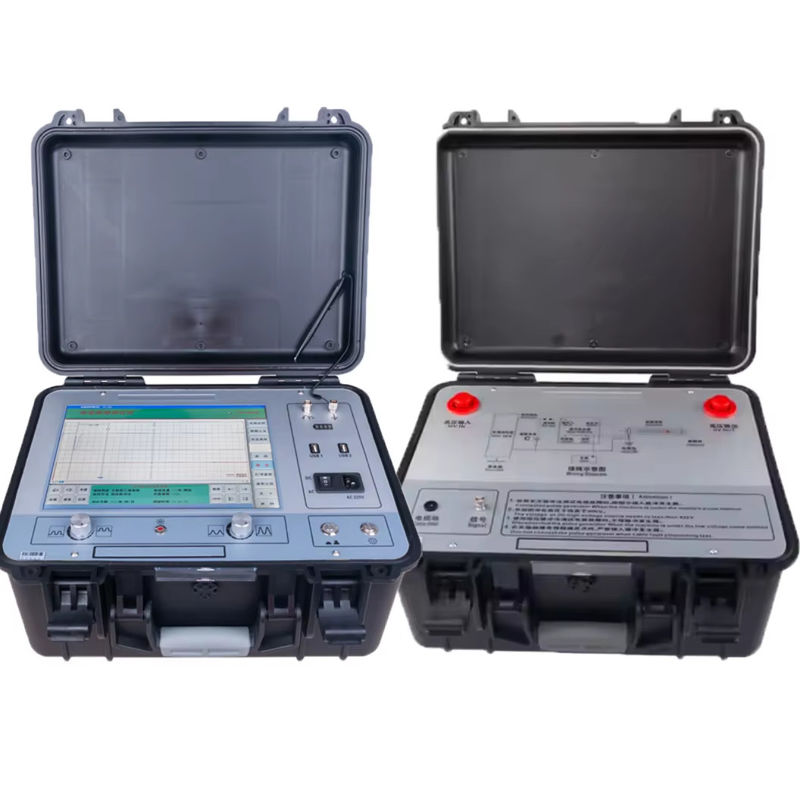

Máy định vị lỗi cáp đa xung ARC XHGG502 kết hợp lấy mẫu tần số biến đổi 400MHz, công nghệ đa xung ARC 8 xung và máy tính công nghiệp cảm ứng dựa trên XP 12,1 inch vào một thiết bị hiện trường tích hợp duy nhất. Nó phát hiện các lỗi điện trở thấp, ngắn mạch, hở mạch, đứt dây, rò rỉ điện trở cao và quá điện áp điện trở cao trên cáp điện, cáp đồng trục tần số cao, cáp đèn đường, cáp điện thoại và dây ngầm trên tất cả các mặt cắt và môi trường điện môi. Điều làm cho XHGG502 khác biệt với tất cả các thiết bị khác trong cùng loại là hệ thống chú thích viết tay: sau khi thu thập dạng sóng, người vận hành ghi trực tiếp lên màn hình cảm ứng — tên nhân viên, vị trí kiểm tra, nhận dạng cáp, đặc điểm lỗi, điều kiện môi trường — và các chú thích được lưu trữ như một phần của tệp dạng sóng. Điều này loại bỏ nguồn gây nhầm lẫn lớn nhất sau khi ra hiện trường: một kỹ thuật viên trở về văn phòng với 50 tệp dạng sóng và không thể nhớ tệp nào thuộc về cáp nào.

Hãy xem xét một cuộc điều tra lỗi điển hình: một đường dây 11kV bị ngắt lúc 03:00. Đội đến lúc 05:30, kiểm tra ba đoạn cáp từ hai trạm biến áp khác nhau, thu thập 18 đường cong dạng sóng và giao cho kỹ sư trưởng lúc 09:00 để phân tích. Nếu không có chú thích, kỹ sư sẽ thấy 18 đường cong không nhãn — mỗi đường có thể là lỗi, phản xạ khớp nối hoặc nhiễu hệ thống. Ghi chú viết tay của trưởng nhóm, được viết vội trong một cuốn sổ ẩm ướt lúc 05:30, hầu như không đọc được.

Với XHGG502, mỗi tệp dạng sóng trong số 18 tệp đó mang một chú thích rõ ràng, dễ đọc do kỹ thuật viên hiện trường viết: "Đường dây 7B, hố ga phía nam, cách trạm biến áp 230m, dây đo đặt trên pha A-C, điều kiện ẩm ướt, nghi ngờ nước xâm nhập." Kỹ sư trưởng mở tệp, đọc chú thích, xác nhận dấu hiệu lỗi và ban hành lệnh sửa chữa trước khi đội ăn sáng xong. Đó là sự khác biệt giữa một tệp dạng sóng và một báo cáo hiện trường.

Phương pháp đa xung ARC (Phản xạ hồ quang) của XHGG502 — còn được gọi là phương pháp tám xung — là kỹ thuật định vị trước lỗi cáp tiên tiến nhất có sẵn trong thiết bị cầm tay. Bộ ghép xung (định mức 38kVDC) phát ra một xung điện áp cao được định thời chính xác vào cáp đồng thời với một xung tham chiếu điện áp thấp. Thiết bị thu thập và hiển thị tối đa 8 nhóm cặp dạng sóng điện áp cao và điện áp thấp trên màn hình 12,1 inch, cho phép so sánh trực quan trực tiếp giữa phản xạ lỗi và đường cong tham chiếu. Nguyên lý rất đơn giản nhưng mạnh mẽ: một lỗi điện trở cao tại điểm hồ quang trong quá trình quá điện áp hoạt động về mặt điện giống như một đoản mạch tại cùng một điểm. Do đó, xung tham chiếu điện áp thấp cho thấy cùng một mẫu phản xạ như quá điện áp hồ quang — và điểm mà chúng khớp nhau chính là lỗi. Điều này loại bỏ vấn đề "đoán xem xung phản xạ nào là lỗi" vốn làm khó khăn việc diễn giải TDR một xung trên các lỗi trở kháng cao.

Hầu hết các máy định vị lỗi cáp sử dụng bộ vi điều khiển nhúng điều khiển bảng điều khiển LCD chuyên dụng — đủ để hiển thị một dạng sóng duy nhất, nhưng không có khả năng chạy hệ điều hành đầy đủ. XHGG502 sử dụng máy tính công nghiệp dựa trên XP hoàn chỉnh với màn hình cảm ứng 12,1 inch có thể đọc được dưới ánh sáng mặt trời. Điều này có ba hệ quả thực tế:

• Quy trình làm việc đa nhiệm: Xem dạng sóng kiểm tra, cơ sở dữ liệu quản lý cáp và xem trước báo cáo đồng thời — chuyển đổi giữa chúng như bất kỳ ứng dụng Windows nào. Không cần khởi động lại, không có độ trễ chuyển đổi chế độ.
• Hỗ trợ ngoại vi đầy đủ: Bàn phím và chuột ngoài để phân tích tại văn phòng. Máy in USB để báo cáo bản cứng tức thời. Ổ USB để xuất dạng sóng hàng loạt sang phần mềm phân tích PC. Quản lý tệp Windows tiêu chuẩn — tạo thư mục, đổi tên tệp, sao chép vào bộ nhớ ngoài.
• Sẵn sàng cho tương lai: Nền tảng XP có thể chạy các ứng dụng phân tích dạng sóng của bên thứ ba. Cơ sở dữ liệu vận tốc truyền sóng cáp có thể được cập nhật qua USB. Mẫu báo cáo có thể chỉnh sửa — tùy chỉnh tiêu đề, chân trang và định dạng chứng chỉ để phù hợp với tiêu chuẩn tài liệu của tổ chức bạn.

• Lấy mẫu tần số biến đổi 400MHz: Bốn tốc độ có thể chọn (60/120/240/400MHz) tối ưu hóa sự cân bằng giữa chi tiết dạng sóng và độ sâu lưu trữ. Ở tốc độ 400MHz, mỗi điểm mẫu tương ứng với khoảng 0,25m cáp — đủ cho độ phân giải đọc 0,1m và độ chính xác kiểm tra <0,5m.
• Lấy mẫu liên tục hoàn toàn tự động: Ở chế độ quá điện áp, hồ quang phóng điện kéo dài micro giây. XHGG502 liên tục lấy mẫu ở tốc độ tối đa — nó không bao giờ bỏ lỡ sự kiện thoáng qua vì nó đang "giữa các lần kích hoạt". Điều chỉnh độ lợi và ngưỡng tự động bù cho cường độ hồ quang thay đổi.
• Xung điện áp thấp 400Vpp: Biên độ xung cao hơn các thiết bị tiêu chuẩn 100–300Vpp cung cấp khả năng xuyên sâu hơn trên cáp dài và qua các mối nối tổn hao cao. Xung hẹp 0,1μs cho độ phân giải lỗi gần; xung rộng 2μs cho phát hiện tầm xa >50km.
• Tạo báo cáo tự động: Sau khi định vị lỗi thành công, nhấn một nút để tạo báo cáo kiểm tra hoàn chỉnh — ảnh chụp màn hình dạng sóng, thông số kiểm tra (phạm vi, độ rộng xung, tốc độ lấy mẫu), khoảng cách lỗi đã tính toán, vận tốc truyền V/2 và chú thích của người vận hành. In qua USB hoặc xuất dưới dạng PDF để phân phối qua email.
• Hệ thống quản lý cáp: Lưu trữ dạng sóng theo tên cáp, trạm biến áp, số đường dây hoặc mã dự án. Cơ sở dữ liệu có thể tìm kiếm với các chức năng sắp xếp và lọc. So sánh các dạng sóng lịch sử từ cùng một cáp để theo dõi xu hướng suy giảm qua nhiều chu kỳ bảo trì.
• Bộ ghép xung 38kVDC: Bộ ghép được định mức điện áp cao xử lý toàn bộ năng lượng phóng điện định vị lỗi với khả năng cách ly an toàn tích hợp. Tự động hiển thị tín hiệu phản xạ và dạng sóng tham chiếu hở mạch toàn bộ chiều dài cạnh nhau để nhận dạng lỗi rõ ràng.
• Pin Lithium Polymer tích hợp: Kiểm tra hở mạch cáp và ngắn mạch điện trở thấp hoàn toàn bằng pin — không cần máy phát điện, không cần kết nối mạng. Lý tưởng cho các địa điểm xa, mạng lưới chiếu sáng đường phố và các tình huống không có nguồn điện tại chỗ hoặc không đáng tin cậy.
• Bảo vệ điện áp cao: Thiết bị được thiết kế để hoạt động an toàn trong môi trường điện áp cao xung. Đầu vào được bảo vệ ngăn ngừa hư hỏng hoặc khóa do quá độ cảm ứng khi máy phát quá điện áp phóng điện — không bị treo máy, không mất dữ liệu, không cần khởi động lại.
