| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XGG501B |
Tháo đồ ra, kết nối, thử nghiệm.XHGG501B được xuất xưởng như một bộ tiêu chuẩn hoàn chỉnh - máy chủ, dây dẫn thử nghiệm, máy lấy mẫu, dây điện và tất cả các phụ kiện trong một trường hợp.Lý tưởng cho các tổ chức muốn một SKU duy nhất với cấu hình dự đoán và không có sự phức tạp mua sắm.

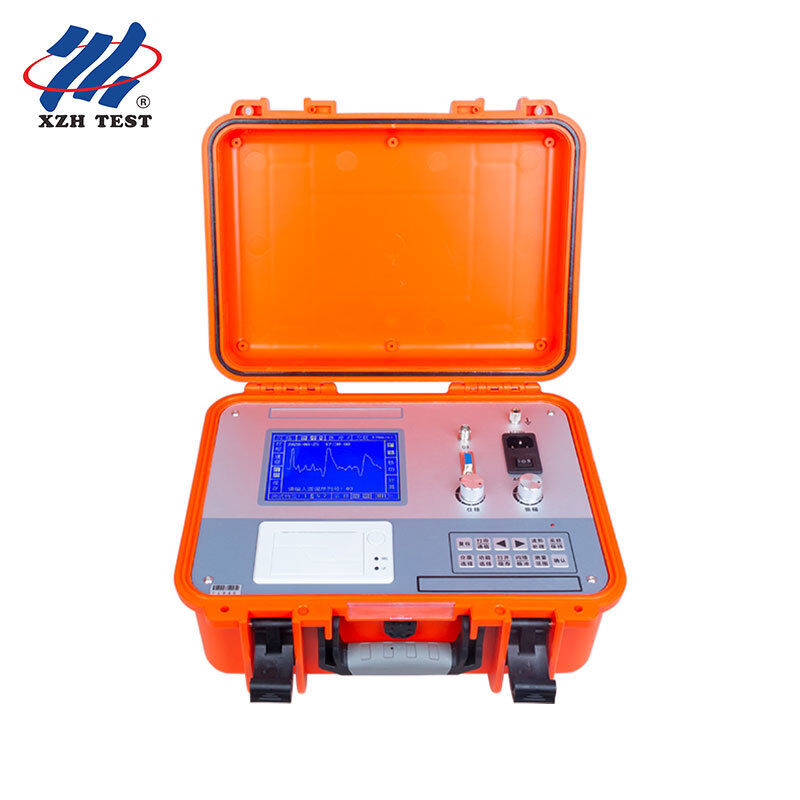

XHGG501B Cable Fault Pre-Locator là một thiết bị TDR tầm 60km được cấu hình như một hệ thống thử nghiệm hoàn chỉnh.nó bao gồm toàn bộ phổ lỗi kháng cự thấp, kết nối ngắn, kết nối mở, ngắt kết nối, rò rỉ kháng cự cao, và flashover kháng cự cao trên cáp điện, cáp điều khiển, cáp truyền thông, cáp đèn đường,và các dây chèn chôn qua tất cả các phần cắt ngang và môi trường dielectricCác phương pháp thử nghiệm kép (lực xung điện áp thấp và điện áp cao) với lấy mẫu liên tục tự động đảm bảo không có sự kiện xả tạm thời nào bị bỏ qua.Bộ tiêu chuẩn bao gồm mọi thứ cần thiết để bắt đầu thử nghiệm thực địa: thiết bị chủ, dây thử nghiệm đơn Q và hai Q, máy lấy mẫu, dây điện và an toàn an toàn ¢ tất cả đều được đóng gói trong một vỏ bảo vệ. Không có đơn đặt hàng phụ kiện riêng biệt, không có kiểm tra tương thích,không có tiếp tục mua sắm. Chứng nhận CE ISO.
Nhiều thiết bị tìm lỗi cáp được bán như một đơn vị cơ bản với các phụ kiện thiết yếu được liệt kê như phụ kiện tùy chọn - máy lấy mẫu, cáp dual-Q, dây điện, thậm chí cả dây thử nghiệm.Đại lý mua hàng báo giá cơ sở, nhóm kỹ thuật sau đó phát hiện ra các mặt hàng bị thiếu, và một đơn đặt hàng mua thứ hai trì hoãn triển khai hàng tuần.
Bộ tiêu chuẩn XHGG501B loại bỏ ma sát này.
| Điểm bao gồm | Qty | Chức năng |
|---|---|---|
| Máy chủ định vị lỗi cáp | 1 | Màn hình cảm ứng 10 inch, lấy mẫu 100MHz, phân tích hình sóng |
| Chất dẫn thử nghiệm đơn-Q (1.5m) | 1 | Kết nối trực tiếp với cáp đang được thử nghiệm cho phương pháp xung LV |
| Cáp đầu vào dual-Q (2m) | 1 | Kết nối sampler với máy chủ cho phương pháp flashover HV |
| Máy lấy mẫu | 1 | Nhận tín hiệu điện áp cao phản xạ trong thử nghiệm flashover |
| Đường dây điện (1.8m) | 1 | Sạc AC 220V và hoạt động trực tiếp |
| Bơm an toàn | 1 | Bảo vệ quá tải dòng điện đầu vào AC |
| Sợi dây đất | 1 | Chất nối đất an toàn cho thử nghiệm điện áp cao |
Động cơ lấy mẫu thời gian thực 100MHz của XHGG501B và chiều rộng xung kép 0,1μs/2μs bao gồm toàn bộ phạm vi từ độ phân giải lỗi gần (0,5m ở 0.1μs xung) đến phát hiện tầm xa (60km ở xung rộng 2μs). ≤20m vùng mù đảm bảo thử nghiệm đáng tin cậy từ đầu cuối đầu ra ra ngoài. Sai số đo ≤±(0.5% × L + 1m) cung cấp độ chính xác có thể thực hiện ở 30km, lỗi nằm trong một cửa sổ 151m,đủ để hướng phi hành đoàn chỉ định chính xác âm thanh đến phân đoạn cáp chính xác. tự động lấy mẫu liên tục với điều chỉnh tự động tăng bắt được phản xạ lỗi bất kể sự thay đổi cường độ cung trong thử nghiệm flashover.
IP54 Được xây dựng cho lĩnh vực, không phải phòng thí nghiệmXHGG501B của khung IP54 được đánh giá bảo vệ chống lại sự xâm nhập bụi và nước phun từ bất kỳ hướng nào.Kết hợp với phạm vi nhiệt độ hoạt động từ -20 °C đến +60 °C và dung nạp độ ẩm tương đối ≤ 90%, thiết bị hoạt động đáng tin cậy trong các trạm phụ ngoài trời, tủ cáp bên đường, và triển khai bên rãnhPin lithium-ion tích hợp hỗ trợ hoạt động không dây để kiểm tra lỗi mạch mở và kháng cự thấp, loại bỏ sự cần thiết của một máy phát điện hoặc dây kéo dài khi nguồn điện không có sẵn.
Các thông số kỹ thuật chính| Parameter | Thông số kỹ thuật |
|---|---|
| Hiển thị | Màn hình LCD TFT 10 inch, hoạt động cảm ứng |
| Tần suất lấy mẫu | 100MHz |
| Độ phân giải tối thiểu | 0.5m |
| Phạm vi thử nghiệm | ≥ 60km; cài đặt trước: 300m / 1km / 5km / 60km |
| Khu vực mù thử nghiệm | ≤ 20m |
| Lỗi đo | ≤ ± 0,5% × L + 1m) |
| Độ rộng xung | 0.1μs (hẹp) / 2μs (rộng) |
| Phương pháp thử nghiệm | Nhịp LV + flashover HV |
| Các loại lỗi | Phản kháng thấp, mạch ngắn, mạch mở, rò rỉ & flashover kháng cự cao |
| Pin | Lithium-ion tích hợp; không dây để thử nghiệm mở / ngắn |
| Điện vào | AC 220V ± 10% |
| Bảo vệ | IP54 chống bụi, chống phun nước |
| Nhiệt độ hoạt động | -20°C~+60°C; ≤90% RH |
| Tuân thủ | CE, ISO |
| Danh sách | Cấu hình | Màu sắc | Tốt nhất cho |
|---|---|---|---|
| Bộ dụng cụ tiêu chuẩn này | Bộ dụng cụ 60km hoàn chỉnh; tất cả phụ kiện bao gồm; mua sắm một SKU | Slate | Các tổ chức muốn cấu hình dự đoán, mua hàng không, không có sự phức tạp bổ sung |
| Parameter đầy đủ | 60km với sự nhấn mạnh kỹ thuật chi tiết; tất cả các thông số và các tính năng tiên tiến được làm nổi bật | Màu xanh | Các nhà đánh giá kỹ thuật so sánh các thông số kỹ thuật của thiết bị |
| Máy in di động | 30km phạm vi với máy in nhiệt tích hợp cho kết quả sao chép ngay lập tức | Màu xanh | Các đội thực địa yêu cầu báo cáo lỗi in tại chỗ |
Câu hỏi: "Sản phẩm hoàn chỉnh" có nghĩa là gì?
XHGG501B Complete Kit bao gồm tất cả mọi thứ cần thiết để xác định trước lỗi cáp trong một lô hàng: đơn vị thử nghiệm TDR chính (10 inch LCD, 100MHz, IP54), dây dẫn thử nghiệm, nối xung, cáp kết nối HV,cáp đấtKhông cần đặt hàng phụ kiện riêng biệt và bắt đầu thử nghiệm ngay lập tức.
Q: Làm thế nào để XHGG501B so sánh với XHGG501D và XHGG502A?
XHGG501B cung cấp một giải pháp tầm trung cân bằng: phạm vi 60km (so với 16km cho 501D và 120km cho 502A), lấy mẫu 100MHz với chức năng TDR tiêu chuẩn và màn hình LCD 10 inch trong khung IP54. It is the ideal choice for organizations that need more range than the entry-level 501D but don't require the ARC multi-pulse technology and 400MHz sampling of the 502 series — delivering strong cost-performance for routine cable maintenance.
Q: XHGG501B hỗ trợ các chức năng thử nghiệm nào?
XHGG501B hỗ trợ phương pháp xung điện áp thấp cho các lỗi mạch mở, mạch ngắn và kháng cự thấp, đo chiều dài cáp và hiệu chuẩn tốc độ sóng.Nó cũng hỗ trợ phương pháp flashover điện áp cao (với máy phát xung HV bên ngoài) cho rò rỉ kháng cự cao và lỗi flashoverBộ đầy đủ bao gồm bộ ghép xung cần thiết cho thử nghiệm flashover, làm cho nó sẵn sàng cho cả dòng công việc thử nghiệm LV và HV.
Q: Liệu XHGG501B có phù hợp với việc sử dụng trên chiến trường trong môi trường khắc nghiệt không?
Vâng, khung gầm cứng IP54 bảo vệ chống lại bụi và nước, và màn hình LCD công nghiệp 10 inch với thiết kế chống nhiễu cung cấp tầm nhìn rõ ràng trong điều kiện ngoài trời.Đơn vị được thiết kế để vận hành một người di động với một túi xách chắc chắn bao gồmPhạm vi nhiệt độ hoạt động bao gồm -20 °C đến +65 °C, phù hợp với hầu hết các môi trường thực địa toàn cầu.
Q: Có thể xuất hình sóng để báo cáo và lưu trữ không?
Có. XHGG501B lưu trữ các hình sóng thử nghiệm trên máy với khả năng đặt tên tệp.và in ấnĐối với các tổ chức yêu cầu báo cáo in trên trang web, một máy in nhiệt bên ngoài tương thích có thể được kết nối trực tiếp cho đầu ra hình sóng sao chép ngay lập tức trong quá trình thử nghiệm thực địa.
Q: Bảo hành và hỗ trợ sau bán hàng nào được bao gồm?
Bảo hành tiêu chuẩn là 12 tháng kể từ khi giao hàng bao gồm các khiếm khuyết sản xuất, với hỗ trợ kỹ thuật suốt đời.Mỗi bộ đầy đủ bao gồm một hướng dẫn sử dụng chi tiết với sơ đồ dây và hướng dẫn giải thích hình sóng. Chứng nhận CE và ISO. Xác nhận tùy chọn tại chỗ, đào tạo người vận hành và kế hoạch bảo hành mở rộng có sẵn. Các câu hỏi kỹ thuật thường được trả lời trong vòng 24 giờ.
Yêu cầu một báo giá cho XHGG501B Standard Kit 1 SKU, cấu hình hoàn chỉnh, sẵn sàng để vận chuyển.
