Tổng quan sản phẩm
Cầu đo kỹ thuật số XHSC-60Q với khả năng đốt cháy 60kV là một thiết bị chẩn đoán điện áp cao tích hợp, kết hợp khả năng đốt cháy 60kV với cầu đo kỹ thuật số thông minh có độ chính xác cao 750mA. Được thiết kế đặc biệt cho các hoạt động khai thác mỏ, dự án đào hầm và các nhà thầu bảo trì công nghiệp nặng, thiết bị này hoạt động xuất sắc trong môi trường mà cáp phải chịu ứng suất cơ học khắc nghiệt, xâm nhập độ ẩm và lạm dụng trong quá trình vận hành — những điều kiện thường xuyên tạo ra các lỗi điện trở cao phức tạp đòi hỏi cả khả năng đốt cháy mạnh mẽ và độ chính xác định vị lỗi ở cấp độ vi mô.Đối tượng mục tiêu:Các đội bảo trì điện trong hầm mỏ, đội hỗ trợ máy đào hầm (TBM), thợ điện nhà máy công nghiệp nặng và các nhà cung cấp dịch vụ kiểm tra cáp của bên thứ ba — nơi mỗi mét đào không cần thiết trong môi trường chật hẹp hoặc nguy hiểm đều ảnh hưởng trực tiếp đến an toàn và chi phí dự án.
Các tính năng chínhHoạt động hai chế độ:
Chế độ đốt cháy cung cấp 60kV / 400mA để cacbon hóa nhanh chóng các lỗi điện trở cao; chế độ cầu đo thông minh xuất ra 750mA để đo khoảng cách lỗi cực kỳ chính xác.
Cầu đo chính xác cao 750mA:Dòng điện cầu đo hàng đầu trong ngành đảm bảo định vị lỗi chính xác ngay cả trên các cáp bị suy giảm nghiêm trọng với các đặc điểm lỗi phức tạp — giảm thiểu diện tích đào trong các hầm mỏ và đường hầm chật hẹp.
Điều khiển kỹ thuật số thông minh:Điều chỉnh bằng vi xử lý với màn hình LCD giám sát thời gian thực, chuyển đổi chế độ một chạm và khóa an toàn tự động trong quá trình hoạt động điện áp cao.

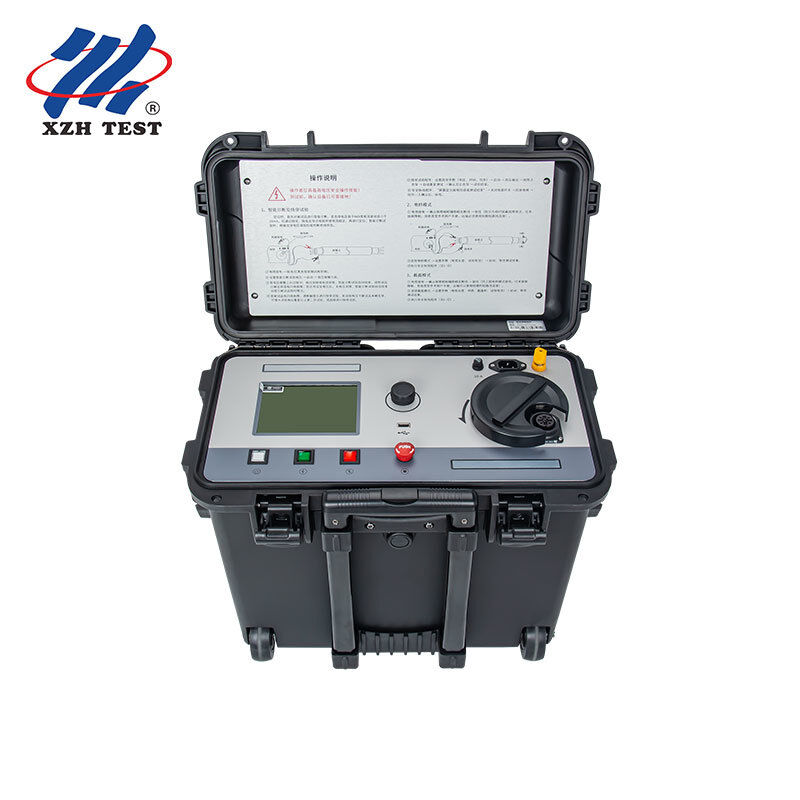

Thiết kế nhỏ gọn & chắc chắn:Vỏ nhựa có tay kéo di động, phù hợp để vận chuyển qua các giếng mỏ hẹp và lối vào đường hầm. Được chế tạo để chịu được môi trường công nghiệp bụi bẩn, ẩm ướt và dễ rung động.
Khả năng tương thích cáp rộng:Phù hợp với các hệ thống cáp phức tạp điện áp cao, tiết diện lớn, khoảng cách xa — bao gồm cả cấu hình có vỏ bọc, lớp cách điện và kết nối chéo phổ biến trong cơ sở hạ tầng khai thác mỏ và đào hầm.
Không có điểm mù:Không giống như các phương pháp phản xạ sóng, phương pháp cầu đo cung cấp vị trí lỗi chính xác ngay cả trên các đoạn cáp rất ngắn và các lỗi gần đầu cuối — rất quan trọng đối với các lắp đặt trong không gian hạn chế.
Thông số kỹ thuậtThông số
Thông số kỹ thuật
| Mô hình |
XHSC-60Q |
| Điện áp đốt cháy |
0 – 60 kV (điều chỉnh liên tục) |
| Dòng điện đốt cháy |
Tối đa 400 mA |
| Điện áp đầu ra cầu đo |
0 – 4 kV (điều chỉnh liên tục) |
| Dòng điện kiểm tra cầu đo |
Tối đa 750 mA |
| Màn hình |
Màn hình LCD màu TFT 3,5 inch |
| Độ chính xác định vị |
±(0,2%·L + 1) m |
| Phạm vi kiểm tra |
1 – 50.000 m |
| Nguồn điện |
220 V AC ±10%, 50 Hz; tương thích máy phát 2 kVA |
| Nhiệt độ hoạt động |
-10°C đến +55°C |
| Kích thước (D × R × C) |
30 cm × 46 cm × 50 cm |
| Thương hiệu |
XZH TEST |
| Xuất xứ |
Thiểm Tây, Trung Quốc |
| Chứng nhận |
CE|ISO |
| Ứng dụng |
Khai thác mỏ dưới lòng đất: |
Chẩn đoán cáp cấp nguồn điện áp cao cho máy đào liên tục, máy cắt dài, hệ thống băng tải và quạt thông gió — nơi hư hỏng cáp do đá rơi và xe cộ di chuyển là điều thường xuyên xảy ra.
Đào hầm & Xây dựng: Định vị lỗi trên cáp đuôi máy đào hầm (TBM) và mạng lưới phân phối tại công trường, cho phép sửa chữa có mục tiêu mà không làm gián đoạn tốc độ tiến công.
Nhà máy công nghiệp nặng: Nhà máy thép, nhà máy xi măng, cơ sở xử lý hóa chất — môi trường mà cáp ngầm phải chịu chu kỳ nhiệt, khí quyển ăn mòn và suy giảm do rung động.
Dịch vụ kiểm tra của bên thứ ba: Các nhà thầu kiểm tra điện độc lập cung cấp dịch vụ chẩn đoán cáp cho các nhà điều hành mỏ, công ty xây dựng và quản lý cơ sở công nghiệp.
Cách hoạt độngXHSC-60Q hoạt động theo hai chế độ bổ sung cho nhau. Ở chế độ đốt cháy, đầu ra DC 60kV được kiểm soát sẽ cacbon hóa điểm lỗi điện trở cao, giảm trở kháng từ hàng trăm kilo-ohm xuống còn vài ohm. Sau khi lỗi được chuyển thành điện trở thấp, cầu đo kỹ thuật số thông minh 750mA sẽ đo chính xác khoảng cách đến lỗi bằng nguyên lý vòng lặp Murray — đạt độ chính xác ±(0,2%·L+1)m mà không có điểm mù của kỹ thuật phản xạ xung. Quy trình làm việc hai chế độ này đảm bảo định vị lỗi đáng tin cậy ngay cả trên các hệ thống cáp khó khăn nhất được tìm thấy trong môi trường khai thác mỏ và công nghiệp nặng.
Đóng gói & Giao hàng
Mục
Chi tiết
| Đóng gói |
Thùng gỗ gia cố với đệm mút bên trong |
| Thời gian vận chuyển |
7 – 10 ngày làm việc |
| Năng lực cung cấp |
100 đơn vị mỗi tháng |
| Điều khoản thanh toán |
T/T |
| Câu hỏi thường gặp |
Q1: Điều gì làm cho cầu đo kỹ thuật số 750mA khác biệt so với các mẫu 600mA tiêu chuẩn? |
Dòng điện cầu đo 750mA cung cấp dòng điện kiểm tra cao hơn khoảng 25% so với cấu hình tiêu chuẩn. Trên thực tế, điều này có nghĩa là định vị lỗi đáng tin cậy hơn trên các cáp bị suy giảm cách điện nghiêm trọng, các mối nối bị nhiễm ẩm hoặc nhiều điểm lỗi một phần — tất cả đều phổ biến trong môi trường khai thác mỏ và công nghiệp nặng. Dòng điện cao hơn khắc phục hiệu quả hơn điện trở lỗi còn lại, dẫn đến các phép đo khoảng cách ổn định và có thể lặp lại hơn.
Q2: Thiết bị này có thể được vận chuyển vào giếng mỏ dưới lòng đất không? Có. XHSC-60Q được đóng gói trong một hộp nhựa có tay kéo di động với kích thước 30cm × 46cm × 50cm, được thiết kế để vừa với lồng nâng giếng mỏ tiêu chuẩn và cửa hầm vào đường hầm. Nó có thể được cấp nguồn bằng máy phát điện di động (tối thiểu 2kW), giúp nó hoạt động đầy đủ ở các địa điểm dưới lòng đất hoặc xa xôi mà không cần truy cập điện lưới.
Q3: Cầu đo đốt cháy này so với TDR để chẩn đoán cáp mỏ như thế nào? TDR (Đo phản xạ miền thời gian) có hiệu quả đối với các lỗi điện trở thấp nhưng gặp khó khăn với các lỗi điện trở cao phổ biến trong khai thác mỏ — nơi cáp bị kẹp, nghiền nát hoặc bị nước xâm nhập. XHSC-60Q trước tiên sử dụng khả năng đốt cháy để chuyển đổi các lỗi điện trở cao này thành điện trở thấp, sau đó áp dụng cầu đo thông minh để đo khoảng cách chính xác. Phương pháp hai bước này đáng tin cậy hơn nhiều so với TDR đơn thuần đối với các hồ sơ lỗi điển hình trong hoạt động khai thác mỏ.
Q4: XHSC-60Q có thể kiểm tra những loại cáp nào? XHSC-60Q phù hợp với tất cả các loại cáp điện áp lên đến 60kV, bao gồm cáp cách điện XLPE, PILC, EPR, cấu hình có vỏ bọc và không có vỏ bọc. Nó xử lý các tiết diện lớn, đường cáp dài lên đến 50km và các hệ thống phức tạp với các đầu cuối GIS và vỏ bọc kết nối chéo. Phương pháp cầu đo loại bỏ điểm mù, làm cho nó hiệu quả ngay cả trên các đoạn cáp rất ngắn.
Q5: Bạn cung cấp những hỗ trợ sau bán hàng và đào tạo nào cho hoạt động khai thác mỏ? XZH TEST cung cấp hỗ trợ toàn diện phù hợp với hoạt động khai thác mỏ: bảo hành 12 tháng cho tất cả các bộ phận, hỗ trợ kỹ thuật từ xa qua cuộc gọi video và email, đào tạo vận hành và nghiệm thu tại chỗ (có sẵn trên toàn cầu) và dịch vụ phụ tùng thay thế với thời gian gửi hàng 7–10 ngày làm việc. Chúng tôi hiểu rằng thời gian ngừng hoạt động của thiết bị trong mỏ có nghĩa là thời gian ngừng sản xuất — đội ngũ hỗ trợ của chúng tôi ưu tiên phản hồi nhanh chóng để giữ cho hoạt động của bạn diễn ra suôn sẻ.
