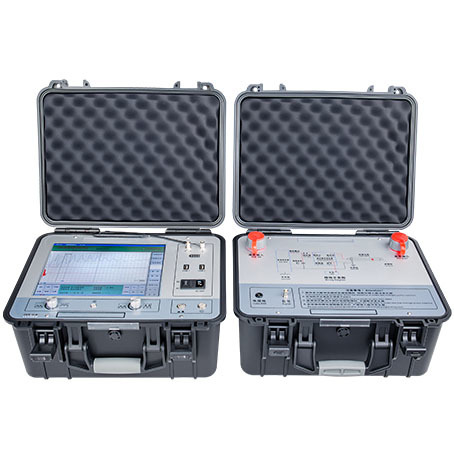

10kV 11kV Hệ thống xác định lỗi cáp ngầm XHGG502

• Phát hiện chính xác và nhanh chóng sự cố cách điện chính của cáp điện
• Hiệu chỉnh chiều dài cáp
• Phát hiện chính xác hướng và độ sâu chôn cáp
• Kiểm tra độ bền của cáp bằng DC tiêu chuẩn
• Tìm khoảng cách lỗi trên cáp
• Xác định chính xác các lỗi cáp trên mặt đất
• Truy tìm đường đi của cáp ngầm
• Chọn một cáp từ một bó cáp

Định vị trước lỗi cáp xác định khoảng cách lỗi cáp (tính bằng mét hoặc feet) từ đầu kiểm tra. Đây là một khía cạnh quan trọng, vì việc định vị trước lỗi cáp chính xác làm giảm thời gian cần thiết để xác định vị trí lỗi cuối cùng so với phương pháp tạo xung và phương pháp xác định vị trí thông thường. Định vị trước sử dụng các phương pháp điện áp thấp như máy phản xạ miền thời gian (TDR) và các phương pháp điện áp cao như SIM, ARC, MIM, ICM/ICE & phương pháp suy giảm điện áp.

Thiết bị định vị trước lỗi cáp XHGG502là một thiết bị đặc biệt để đo và phân tích tình trạng và khoảng cách lỗi của cáp điện. Nó kết hợp công nghệ điện tử và công nghệ máy tính hiện đại để thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa để hoàn thành việc đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp.

• Tín hiệu phản xạ do bộ ghép xung gửi được hiển thị tự động và dạng sóng đầy đủ của mạch hở cáp được hiển thị đồng thời
• Tự động tính toán và hiển thị khoảng cách lỗi
• Chức năng lưu trữ dạng sóng thử nghiệm lớn
• Giao diện USB máy in tiêu chuẩn
• Vận hành đơn giản và độ tin cậy cao với hiệu suất chi phí tuyệt vời
• Tích hợp pin lithium polymer

Thiết bị định vị đường ống cáp ngầm XHGX507 chủ yếu được sử dụng để xác định vị trí lỗi cáp, nhận dạng cáp, đo đường đi và độ sâu của cáp. Nó có thể hoàn thành các tác vụ mà trước đây chỉ có thể thực hiện được bằng một vài bộ thiết bị.

• Màn hình LCD lớn hiển thị cường độ tín hiệu với các chỉ báo trực quan
• Thiết kế hoàn toàn kỹ thuật số với màn hình đồ họa rõ ràng và định vị đáng tin cậy
• Thiết kế di động và nhẹ
• Pin sạc tích hợp
• Máy đo điện trở tích hợp để đo điện trở vòng lặp cáp
• Có thể phát hiện các lỗi cách điện lên đến 2MΩ xuống đất
• Chức năng đèn nền để vận hành vào ban đêm

Thiết bị định vị lỗi cáp sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định điểm lỗi cáp điện. Nó tích hợp công nghệ định vị, kiểm tra hỗ trợ đường đi và các công nghệ khác, cung cấp nhiều chế độ kiểm tra và thông tin nhắc nhở phong phú để hoàn thành hiệu quả và chính xác việc xác định vị trí lỗi cáp.

• Màn hình LCD độ sáng cao 5 inch đảm bảo khả năng hiển thị dưới ánh nắng mặt trời
• Công nghệ định vị đồng bộ âm thanh và từ tính
• Giá trị khuếch đại và giá trị kích hoạt có thể điều chỉnh cho tín hiệu âm thanh và từ tính
• Công nghệ giảm tiếng ồn nền với nhiều phương pháp lọc
• Chỉ báo độ lệch đường đi
• Cấp chống thấm nước IP65
• Pin lithium dung lượng lớn tích hợp với thời gian chờ dài

Máy phát xung điện áp cao tuân thủ đầy đủ các tiêu chuẩn công nghiệp và chủ yếu được sử dụng để xả xung trong quá trình kiểm tra lỗi của cáp có mức điện áp từ 35kV trở xuống. Nó tích hợp nguồn điện áp cao DC, tụ điện lưu trữ năng lượng và khe hở quả bóng xả vào một thiết bị nhỏ gọn.
