XHJB666 bộ hiệu chỉnh bảo vệ rơle máy vi tính với 6 pha

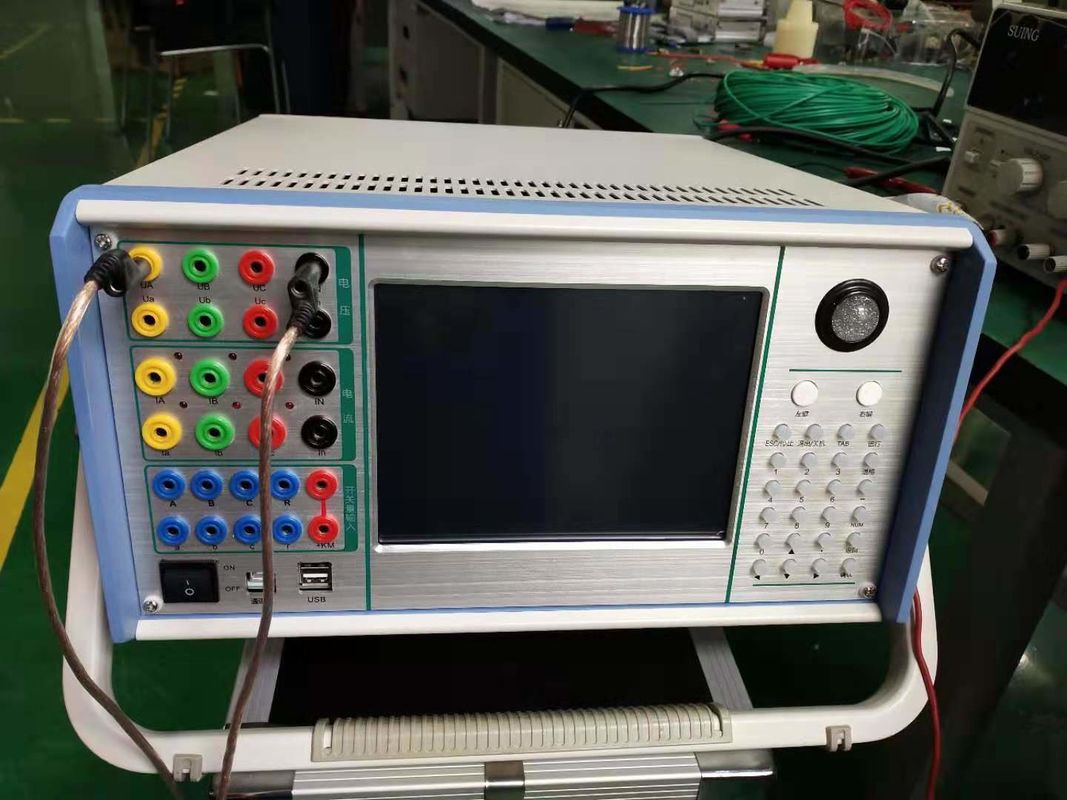

XHJB666 microcomputer relay protection calibrator là một loại thử nghiệm bảo vệ relay microcomputer thu nhỏ hoàn toàn được thực hiện bởi công nghệ vi điện tử tiên tiến hiện đại.

Nó có thể hoàn thành việc xác minh của các dây chuyền thông thường khác nhau, kiểm tra mạch phụ, kiểm tra các đặc điểm của bộ biến áp,Kiểm tra giá trị hành động của cơ chế chuyển động bộ ngắt mạch và đo thời gian mở và đóng của bộ ngắt mạch.

Dưới sự điều khiển của máy tính vi tính chip đơn hiệu suất cao, bộ hiệu chuẩn bảo vệ rơle có đặc điểm chính xác cao, chức năng đầy đủ, hiệu suất ổn định,hoạt động đơn giản và chuyển động linh hoạt.

Các đặc điểm chính

1. đầu ra lên đến 6-phase điện áp 6-phase hiện tại, có thể được kết hợp để thực hiện thông thường 4-phase điện áp 3-phase hiện tại loại, 6-phase điện áp loại, 6-phase hiện tại loại,và chế độ đầu ra 12 pha.

2. Máy tính điều khiển công nghiệp tích hợp hiệu suất cao và màn hình lớn 8,4 inch có độ phân giải cao màu TFT LCD

3. Các đầu ra sử dụng một độ trung thực cao, độ tin cậy cao bộ khuếch đại điện tuyến tính mô-đun thay vì một bộ khuếch đại điện loại chuyển đổi cho hiệu suất vượt trội.

4. Phần đầu ra được điều khiển bởi DSP, tốc độ hoạt động nhanh, khả năng xử lý tín hiệu kỹ thuật số thời gian thực là mạnh mẽ, băng thông tần số truyền được kiểm soát,và chuyển đổi D / A độ phân giải cao được kiểm soát.

5. Nó có thể hoàn thành một loạt các công việc xác minh phức tạp quy mô lớn với mức độ tự động hóa cao. Nó có thể dễ dàng kiểm tra và quét các thiết lập bảo vệ khác nhau, thực hiện phát lại lỗi,lưu trữ dữ liệu thử nghiệm trong thời gian thực, hiển thị đồ họa vector, và in báo cáo trực tuyến.

6Nó có một độc lập 110V và 220V chuyên dụng điều chỉnh nguồn điện DC để kiểm tra tại chỗ.

7Máy thử nghiệm TP-60A thế hệ mới được trang bị mở 10 chiều và mở 8 chiều để kiểm tra tự tiêm dễ dàng.Các tiếp xúc đầu vào là một tiếp xúc trống và tương thích với 0 ~ 250V tiếp xúc tiềm năng, có thể được nhận ra một cách thông minh và tự động.

8Cung cấp các mô-đun phần mềm thử nghiệm tự động khác nhau và thử nghiệm kích hoạt đồng bộ GPS (tùy chọn).

9. Có thể thực hiện một loạt các nhiệm vụ hiệu chuẩn phức tạp, và có thể dễ dàng kiểm tra và quét các thiết lập bảo vệ khác nhau để phát lại lỗi. Có thể lưu trữ dữ liệu thử nghiệm trong thời gian thực, hiển thị đồ họa vector,Báo cáo in, vv

10Thiết kế của cấu trúc phân tán nhiệt là hợp lý, các biện pháp bảo vệ phần cứng là đáng tin cậy và hoàn hảo, và chức năng khởi động mềm năng lượng,phần mềm tự chẩn đoán lỗi và chức năng khóa đầu ra được cung cấp.

Thông số kỹ thuật chính

Điện xuất AC

1. Điện lượng 6 pha cho mỗi đầu ra pha (giá trị hiệu quả) 0 đến 30A

2. Độ chính xác đầu ra ≤ 0.5A ± 2mA

3. > 0,5A 0,2%

4. Khả năng đầu ra mỗi pha (giá trị hiệu quả) khi dòng điện 3 pha đầu ra từ 0 đến 60A

5. 6-phase đồng thời hiện tại đầu ra (RMS) 0?? 180A

6. Điện pha cho phép trong một thời gian dài (giá trị hiệu quả) 10A

7. Lượng đầu ra hiện tại pha tối đa 400VA

8. Thời gian làm việc cho công suất tối đa của dòng điện song song 6 pha 10s

9Phạm vi tần số (tầm cơ bản) 0 ‰ 1000Hz

10. Harmonic nhân 1 đến 20 lần

Điện đồng thời

11. Điện lượng hiện tại 0 ± 10A / mỗi giai đoạn, 0 20A / hai giai đoạn chồng chéo Độ chính xác đầu ra 0.5

12. Tăng suất tải lượng đầu ra tối đa 20V

Điện áp đầu ra biến đổi

13. Điện áp giai đoạn đầu ra (RMS) 0 ~ 120V Độ chính xác đầu ra 0,2 cấp

14. Điện áp đầu ra đường dây (RMS) 0 ~ 240V

15. Phong độ điện áp / dây chuyền điện áp đầu ra làm việc 80VA / 100VA

16Phạm vi tần số (tầm cơ bản) 0 ‰ 1000Hz

17. Số âm thanh từ 1 đến 20 lần

Điện áp đầu ra DC

18. Phong độ điện áp phế độ đầu ra 0 ± 160V Độ chính xác đầu ra 0,5 cấp độ

19. Đường dây điện áp âm thanh đầu ra 0 ~ 320V

20. Phạm độ điện áp / dòng điện áp sức mạnh đầu ra 70VA / 140VA

Chuyển đổi

21. Nhập số 10 kênh

22. liên lạc rỗng 1 ~ 20mA, 24V

23. Tiếp xúc tiềm năng được kết nối với 0V: 0 đến + 6V; 1V: + 11V đến + 250V

24. 8 cặp đầu ra chuyển mạch DC: 220 V / 0,2 A; AC: 220 V / 0,5 A

Phạm vi đo thời gian

25. 0,1ms ~ 9999s, độ chính xác đo < 0,1mS

26. khối lượng và trọng lượng: 480×360×200mm3 19kg
