Máy kiểm tra lỗi cáp xác định chính xác các lỗi cáp dưới lòng đất trong khai thác mỏ / công trình xây dựng / nông nghiệp

Mô tả:

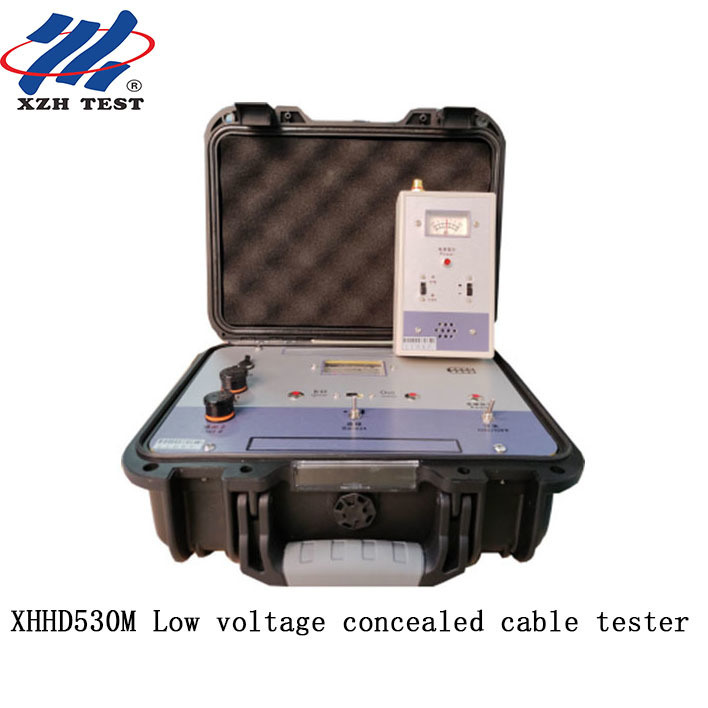

Máy kiểm tra cáp ẩn điện áp thấp là một dụng cụ đặc biệt được sử dụng bởi các bộ phận điện, phát thanh, bưu điện và viễn thông, cũng như công nghiệp và khai thác mỏ,và các khu vực nông thôn để tìm các cáp ngầm, bao gồm cả đường dây cáp bọc thép được chôn trực tiếp và các lỗ hổng đường dây ngầm. nó có thể phát hiện hướng của đường dây ngầm, vị trí chính xác hơn dưới lòng đất, độ sâu chôn cơ bản,và các lỗi rò rỉ mặt đất khác nhau, các vết nứt lõi, bao gồm các đường dây dưới ruộng lúa, đường xi măng, gạch và đá, đường nhựa và đường dây trong tường của tòa nhà.Các đường dây và dây cáp chống nước được sử dụng trên mặt đất đều có thể được phát hiện bằng cách sử dụng công cụ này thông qua các phương pháp thích hợp.

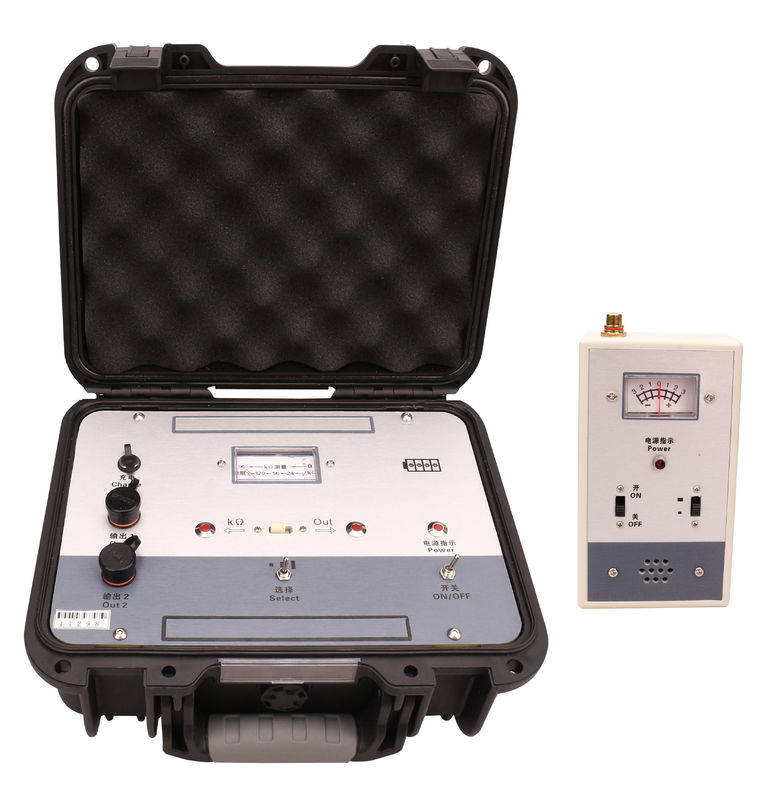

Máy phát hiện lỗi bao gồm một máy phát tín hiệu, một máy thu tín hiệu, một đầu dò, một phích cắm và các bộ phận khác.hợp lý về cấu trúc và đẹp về ngoại hìnhCác công cụ có những lợi thế của độ nhạy cao, khả năng chống nhiễu mạnh mẽ của đồng bộ âm thanh, thuận tiện vận hành và mang,và nhanh chóng và chính xác vị trí điểm lỗi. Máy thu và đồng bộ âm thanh được đồng bộ hóa, với cài đặt độ nhạy cao và thấp. Máy phát được trang bị chỉ báo đầu ra và chức năng đo KΩ,có thể thay thế các multimeter hoặc megohmmeter để kiểm tra tính liên tục của mạch, ngắt kết nối và trộn, đo kích thước của kháng rò rỉ mặt đất, và xác định trực tiếp bản chất của lỗi.mở rộng phương pháp phát hiện và chức năng.

Hiệu suất kỹ thuật chính:

1. Transmitter Bảng phát điện được trang bị với "đổi nguồn", "định nghĩa năng lượng"; "outputcác công tắc chuyển đổi "chọn", "cao, trung bình, thấp"; "đánh dấu đầu ra" và "kể đo KΩ", và đèn chỉ số cho thấy vị trí chuyển đổi;"điều đo đầu ra·KΩ" chia sẻ một đầu ra, được chuyển đổi bằng các công tắc "output·indication" và "KΩ measurement"; đặt "output 2" đầu ra; đầu mét vuông chỉ ra đầu ra và giá trị kháng KΩ.Nó có thể kiểm tra xem đường dây có đang hoạt động hay không, tắt, trộn, và đo kích thước của mặt đất kháng rò rỉ.

1.1 Hình thức tín hiệu đầu ra: chu kỳ xung 1.34± 0,15mS.2± 0,1mS thời gian gián đoạn 1,8 ± 1S.

1.2 Điện áp đầu ra: Thời gian xung Up phạm vi cao lớn hơn 1000V, phạm vi trung bình lớn hơn 60V và phạm vi thấp lớn hơn 30V.

1.3 KΩ đo có thể kiểm tra đường bên trên, tắt, kích thước nhóm rò rỉ hỗn hợp, xác định bản chất của lỗi.

1.4 Chiếc đầu ra của "Output 2" có thể phát ra một dòng mạch ngắn xung đỉnh 1-5A.

1.5 Lượng đầu ra: Lượng xung lớn hơn 2,5W (khi kháng tải cao cấp là 80KΩ).

1.6 Nguồn điện: 8.4 V.

2. Máy thu (máy thu tín hiệu)

Với công tắc nguồn, chỉ số nguồn, "độ số cao" và "độ số thấp"

Chuyển đổi; khi có một tín hiệu trên đồng hồ, nó chỉ ra hướng tích cực hoặc tiêu cực; có một đầu đầu vào ở phía trên,có thể được chèn vào đầu dò hoặc ổ cắm thanh tương ứng.

2.1 Hình thức tín hiệu nhận được: thời gian xung 1,36 0,15 mS, chiều rộng 0,2 0,1 mS, thời gian gián đoạn 1,8 1S.

2.2 Nguồn cung cấp điện: 6V (4 pin AA)

3Phạm vi phát hiện lỗi và độ chính xác phát hiện

3.1 Khi chiều dài phát hiện là 3km, độ sâu chôn là 2m, mạch ngắn đến mặt đất và sức đề kháng rò rỉ của lỗ hổng rò rỉ dưới 500kΩ,lỗi định vị can thiệp nhỏ hơn 0.2m.

3.2 Khi phát hiện lỗi lõi bị vỡ trong một cáp ngầm dài 1 km và sâu 2 m và cách nhiệt tốt với mặt đất, lỗi định vị ít hơn 0,4 m.

3.3 Chiều dài phát hiện thực tế có thể vượt quá 1-5km đối với các đường dây với độ sâu chôn 2-3m.

Bốn.Hiệu suất chống nhiễu:Các tín hiệu nhận được là rõ ràng và có thể phát hiện lỗi dây ngầm dưới đường dây 220 kV.

5.Điều kiện làm việc của thiết bị:Thiết bị này có thể hoạt động liên tục trong môi trường có nhiệt độ xung quanh -15 °C và áp suất khí quyển 86-108Kpa.
