| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |
| Model Number: | XHGG501B |
Máy dò lỗi cáp này là một thiết bị chuyên dụng để đo lường và phân tích tình trạng lỗi cũng như khoảng cách lỗi của cáp điện. Áp dụng công nghệ điện tử hiện đại, máy thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu và phân tích đồ họa để hoàn thành việc đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp và kiểm tra điện trở.
Sản phẩm phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt cáp của cáp điện, cáp đồng trục, cáp đèn đường và dây chôn của nhiều loại vật liệu và tiết diện khác nhau, cũng như các lỗi điện trở cao rò rỉ và phóng điện. Các thông số kỹ thuật của sản phẩm đáp ứng các yêu cầu của DL/T 849.1 và JJF1042 về thông số hiệu chuẩn cho máy dò lỗi cáp.

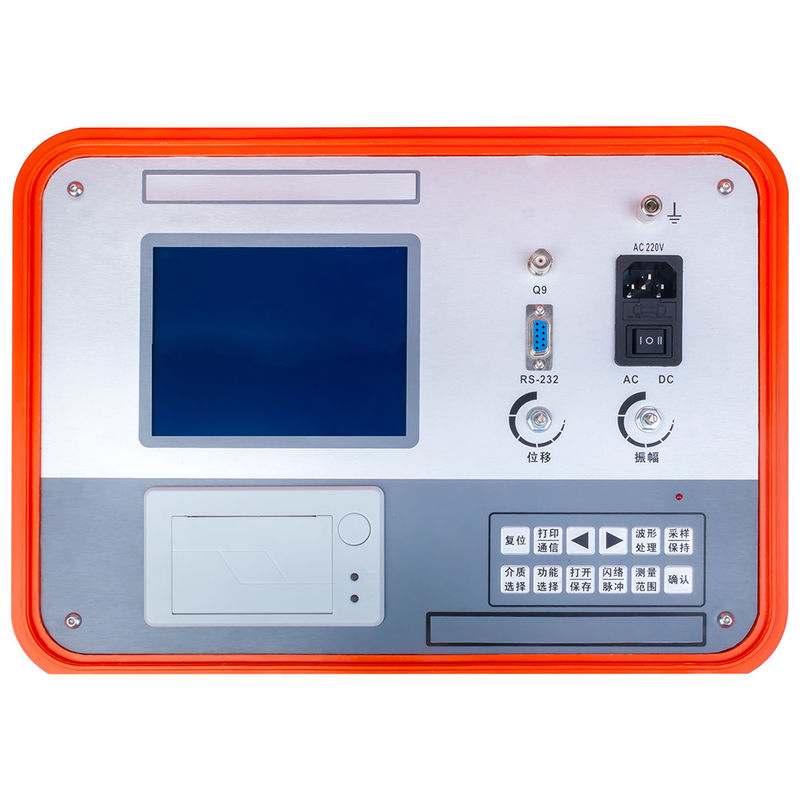

Tính năng sản phẩmMàn hình kép màu 5,7 inch cấp công nghiệp cho hiển thị dạng sóng rõ nét.
Điều khiển tập trung bằng chip đơn với thao tác bằng nút bấm và khả năng chống nhiễu mạnh mẽ.
Đo khoảng cách, đo tốc độ và đo điện trở trong một thiết bị.
Máy in vi tích hợp với máy chủ để in dạng sóng kiểm tra và báo cáo kiểm tra bất kỳ lúc nào.
Lấy mẫu liên tục hoàn toàn tự động để thu thập dạng sóng kịp thời và chính xác.
Hỗ trợ cả phương pháp lấy mẫu xung điện áp thấp và phương pháp lấy mẫu phóng điện.
Bộ pin lithium dung lượng lớn tích hợp để vận hành thuận tiện tại hiện trường.
Được cung cấp kèm theo hộp bảo vệ có cấp bảo vệ không thấp hơn IP54.
Thông số kỹ thuật| Thông số | Thông số kỹ thuật |
|---|---|
| Tần số lấy mẫu | 100MHz |
| Biên độ xung điện áp thấp | 35V |
| Độ rộng xung | 0.2uS / 2uS |
| Độ phân giải tối thiểu | 1.0m |
| Vùng mù kiểm tra | ≤35m |
| Phạm vi đo | ≥32km |
| Sai số đo | ≤±(0.5%×L+1m), L là chiều dài cáp |
| Giao diện truyền thông | RS232 |
| Chế độ nguồn | Sạc AC110V～240V, 50Hz/60Hz |
| Pin tích hợp | Pin lithium 5200mAh |
| Điều kiện làm việc | -20～+65℃, độ ẩm tương đối ≤90% |
Đối với các lỗi điện trở thấp, ngắn mạch và hở mạch. Một xung được gửi xuống cáp; cực của tiếng vọng phản xạ cho biết ngắn mạch hay hở mạch, và thời gian tiếng vọng cho biết khoảng cách lỗi.
Đối với các lỗi điện trở cao rò rỉ và phóng điện mà phương pháp xung không nhìn thấy được. Chế độ phóng trực tiếp và phóng xung xả điểm lỗi để tạo ra sóng phản xạ có thể phát hiện và xác định vị trí lỗi.
Đầu tiên đo tốc độ truyền và tổng chiều dài của cáp, tạo ra tham chiếu để chuyển đổi thời gian tiếng vọng thành khoảng cách lỗi chính xác.
Máy dò lỗi cáp này được chế tạo cho các đội phải xác định vị trí lỗi cáp nhanh chóng và chính xác. Nó được thiết kế cho:
Xác định trước khoảng cách lỗi của cáp XLPE và cáp cách điện giấy trung áp một cách nhanh chóng, giảm thời gian mất điện trong quá trình sửa chữa cáp đô thị khẩn cấp.
Xác minh chiều dài, tốc độ truyền và tình trạng cách điện của cáp LV và MV mới lắp đặt trước khi cấp điện và bàn giao dự án.
Tìm các lỗi hở mạch và ngắn mạch trong cáp đèn đường và dây chôn trực tiếp mà không cần đào bới tốn công.
Chẩn đoán các đường dây cấp nguồn và cáp điện chôn ngầm bị lỗi bên trong nhà máy, tòa nhà thương mại và khuôn viên để khôi phục nguồn điện nhanh chóng.
Lấy mẫu và xác minh chiều dài cáp và khoảng cách lỗi trong quá trình kiểm tra chấp nhận tại nhà máy và kiểm tra độc lập.
Xác định trước vị trí lỗi cáp nhanh chóng cho cơ sở hạ tầng quan trọng, nơi thời gian ngừng hoạt động ảnh hưởng trực tiếp đến hoạt động và an toàn.
Các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt cáp, cộng với các lỗi điện trở cao rò rỉ và phóng điện, trong cáp điện, cáp đồng trục, cáp đèn đường và dây chôn.
Phạm vi đo là 32km trở lên, độ phân giải tối thiểu là 1.0m và sai số đo không quá ±(0.5%×L+1m), trong đó L là chiều dài cáp.
Nó sử dụng phương pháp phóng điện cao áp (phóng trực tiếp và phóng xung) để các lỗi điện trở cao rò rỉ và phóng điện tạo ra tín hiệu phản xạ mà máy dò thu thập để tính toán khoảng cách lỗi.
Có. Pin lithium 5200mAh tích hợp cung cấp năng lượng cho công việc tại hiện trường, và máy in vi tích hợp in dạng sóng kiểm tra và báo cáo tại chỗ.
Thiết bị được bảo hành miễn phí các vấn đề về chất lượng trong vòng một năm kể từ ngày mua, với dịch vụ bảo trì và kỹ thuật trọn đời.
