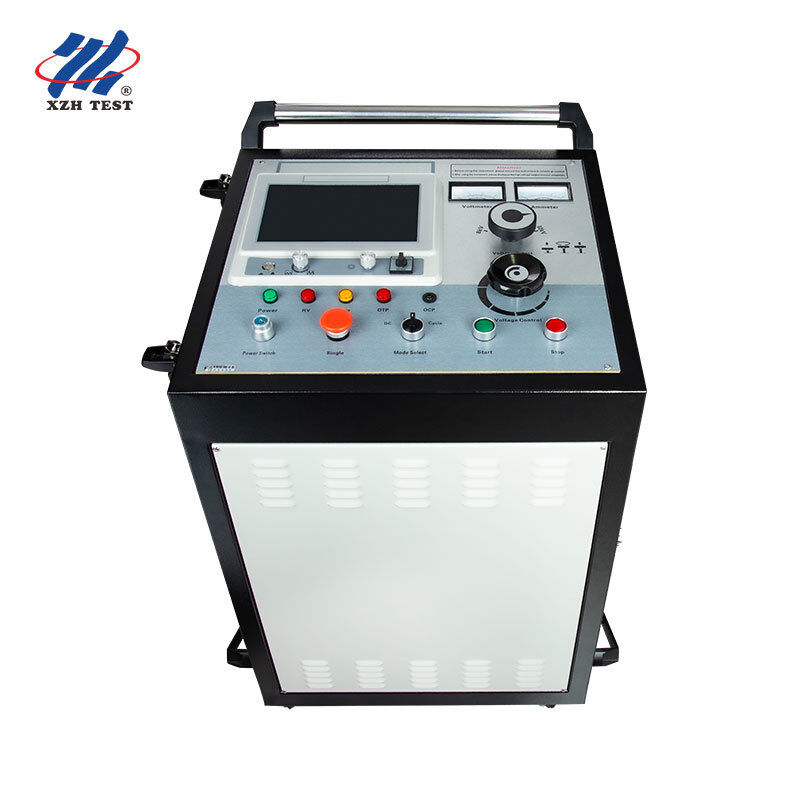

Hệ thống kiểm tra lỗi cáp tích hợp 2048J 32kV để chẩn đoán cáp điện ngầm

Q: Làm thế nào một máy phát sóng điện áp cao hoạt động trong phát hiện lỗi cáp?

Máy phát điện giật phát ra một xung năng lượng cao vào cáp bị lỗi, tạo ra một vòng cung điện áp cao được kiểm soát tại điểm lỗi.Vòng cung này tạo ra cả tín hiệu âm thanh (tiếng đập mạnh có thể phát hiện bởi micro mặt đất) và xung điện từ (có thể phát hiện bởi một máy thu cảm ứng)Bằng cách kết hợp các thời gian đến tín hiệu âm thanh và điện từ, các nhà điều hành có thể xác định chính xác vị trí lỗi với một kỹ thuật được gọi là đồng bộ âm thanh - từ tính.

Q: Tôi nên chọn phạm vi điện áp nào cho các loại cáp khác nhau?

Lựa chọn điện áp theo điện áp hoạt động định giá của cáp như một hướng dẫn chung. Đối với cáp điện áp thấp (tối đa 1kV), sử dụng phạm vi 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), sử dụng điện áp cao hơn.phạm vi 16kV là thích hợpĐối với cáp truyền điện cao (từ 35kV trở lên), sử dụng phạm vi 32kV.Luôn tham khảo các thông số kỹ thuật điện áp thử nghiệm tối đa của nhà sản xuất cáp và đảm bảo tất cả các thông lệ an toàn được duy trì trong quá trình vận hành điện áp cao.

Q: Những biện pháp phòng ngừa an toàn nào phải được tuân thủ trong quá trình vận hành máy phát điện giật?

Kiểm tra máy phát điện điện áp cao đòi hỏi các giao thức an toàn nghiêm ngặt. Luôn luôn kiểm tra cáp được hoàn toàn khử năng lượng và cách ly khỏi tất cả các nguồn điện trước khi kết nối.Thiết lập một đường viền an toàn tối thiểu 5 mét xung quanh khu vực thử nghiệm với các dấu hiệu cảnh báo. Tất cả nhân viên phải đeo thiết bị PPE thích hợp bao gồm quần áo cung, găng tay cách nhiệt HV và giày cao gót điện bao trùm.dừng khẩn cấp, và khóa điện áp bằng không cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ nên thay thế các quy trình an toàn thích hợp.

Q: Lợi thế của nhiều mức năng lượng (Joule) trên đơn vị này là gì?

Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau.864J1024J) là lý tưởng cho xác nhận lỗi ban đầu và xác định các lỗi kháng cự cao nơi năng lượng quá mức có thể làm xấu đi thiệt hại của cáp. Năng lượng trung bình (1225J?? 2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các phương pháp xác định lỗi thông thường. Năng lượng cao (2450J +) được dành riêng cho các cáp rất dài, kịch bản chôn sâu,hoặc lỗi nghịch điện cao đòi hỏi tạo cung mạnh hơn để tạo ra một dấu hiệu âm thanh có thể phát hiệnLựa chọn ba cấp cho phép các nhà khai thác phù hợp với năng lượng sản xuất với điều kiện thực địa.

Hỏi: Bảo hành và hỗ trợ nào được bao gồm với máy phát sóng này?

Bảo hành tiêu chuẩn 12 tháng chống lại các khiếm khuyết sản xuất với hỗ trợ kỹ thuật suốt đời. CE và ISO 9001: 2015 được chứng nhận. Mỗi đơn vị bao gồm bộ tạo sóng, cáp đầu ra HV, cáp đất,thanh xả, hướng dẫn sử dụng và giải pháp vận chuyển bảo vệ. lắp đặt tại chỗ, cho phép và đào tạo an toàn cho người vận hành có sẵn theo yêu cầu.và HV diode được lưu trữ để thay thế nhanh chóng.
