| Place of Origin: | Shaanxi |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Model Number: | XHDD503C |

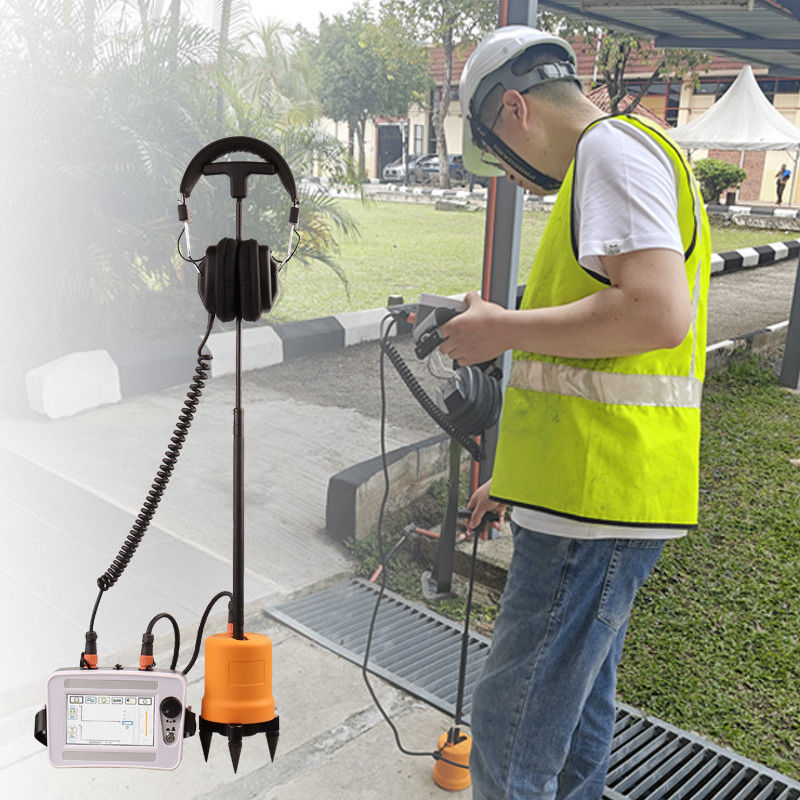

Máy định vị lỗi cáp XHDD503C sử dụng nguyên lý đồng bộ âm thanh-từ tính của việc thu rung và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp. Với sự trợ giúp của máy phát xung điện áp cao, điểm lỗi được nhấp nháy và phóng điện. Các hiện tượng vật lý như sóng rung, sóng âm và sóng điện từ do hiện tượng phóng điện hồ quang tại điểm lỗi được thu thập bởi đầu dò chuyên dụng của thiết bị định vị. Sau khi được xử lý thông minh bởi máy chủ, khoảng cách lỗi và âm thanh lỗi đầu ra được hiển thị. Cuối cùng, vị trí chính xác của điểm lỗi được đánh giá bằng thính giác và thị giác của người kiểm tra. Tức là, nhiệm vụ định vị chính xác điểm lỗi cáp "ngay phía trên cáp, trong phạm vi đo thô" được hoàn thành.
Máy định vị lỗi cáp XHDD503C phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt dây của các loại cáp điện, cáp đồng trục và dây cáp điện áp thấp với các mức điện áp khác nhau, các mặt cắt ngang khác nhau và các môi trường khác nhau, cũng như rò rỉ và lỗi điện trở cao.
1. Màn hình LCD 5 inch cảm ứng độ sáng cao, đảm bảo khả năng hiển thị dưới ánh nắng mặt trời.
2. Áp dụng công nghệ định vị đồng bộ âm thanh và từ tính để tự động tính toán sự khác biệt về thời gian âm thanh và từ tính.
3. Giá trị khuếch đại và giá trị kích hoạt của tín hiệu âm thanh và tín hiệu từ tính được điều chỉnh thủ công để thích ứng với các điểm cố định môi trường khác nhau.
4. Với công nghệ giảm tiếng ồn nền, bạn có thể chọn nhiều phương pháp lọc.
5. Với các chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn tắt tiếng.
6. Với chỉ báo độ lệch đường dẫn.
7. Được trang bị cảm biến tín hiệu cách ly vật lý nhiều lớp, cấp chống thấm nước IP65.
8. Pin lithium dung lượng lớn tích hợp, thời gian chờ cực dài, được trang bị bộ sạc nhanh.
9. Nhỏ và nhẹ, dễ vận hành, giao diện người-máy đơn giản.
Giới thiệu giao diện:
Giao diện vận hành bao gồm một khu vực hiển thị dạng sóng và một khu vực điều chỉnh thông số. Sau đây giới thiệu các chức năng của từng phần lần lượt theo hình trên.
1/2: Cài đặt kích hoạt từ trường/cài đặt khuếch đại từ trường
3/4: Cài đặt kích hoạt âm thanh/cài đặt khuếch đại âm thanh
5: Chỉ báo đầu dò
6: Cài đặt chế độ lọc
7: Cài đặt tắt tiếng
8: Cài đặt BNR
9: Cài đặt âm lượng
10: Hiển thị nguồn
11: Chỉ báo đường dẫn
13: Tín hiệu điện từ
14: Cường độ từ trường
Kênh âm thanh-Băng thông
l Tất cả các đường truyền: 100Hz~1600Hz.
l Bộ lọc thông thấp: 100Hz~300Hz.
l Bộ lọc thông cao: 160Hz~1600Hz.
l Bộ lọc thông dải: 200Hz~600Hz.
Kênh điều chỉnh:8 mức âm thanh, từ tính và điện áp.
Đầu ra âm thanh:Khuếch đại: 16 mức (0-112dB), Trở kháng: 350Ω
Phạm vi phát hiện:0.00-99.99ms, 75mV-75V
Độ chính xác phát hiện:Định vị: ≤0.1m; Đường dẫn: ≤0.5m
Nguồn điện làm việc:Pin lithium tiêu chuẩn 4*18650.
Thời gian chờ:hơn 8 giờ
Nhiệt độ môi trường:-25-65℃; Độ ẩm tương đối: ≤90%
Kích thước:428L×350W×230H
Tổng trọng lượng:7kg
Với số lượng đặt hàng tối thiểu là 1 chiếc và điều khoản thanh toán T/T, khách hàng có thể dễ dàng mua sản phẩm này để nâng cao khả năng phát hiện lỗi cáp của họ. XZH TEST đảm bảo khả năng cung cấp 500 chiếc mỗi tháng, với thời gian giao hàng nhanh chóng là 15 ngày làm việc. Sản phẩm được đóng gói an toàn trong bao bì gỗ để vận chuyển an toàn.
Với giá EXW 1750, Máy định vị lỗi cáp XHDD503C sử dụng phương pháp phát hiện sáng tạo Đồng bộ âm thanh-từ tính, biến nó thành một công cụ đa năng để Kiểm tra khoảng cách đến lỗi cáp. Nó thuộc danh mục sản phẩm Máy định vị lỗi cáp, mang lại độ chính xác vô song trong việc xác định vị trí lỗi cáp.
Thiết bị tự hào có thời gian sử dụng hơn 8 giờ cho một lần sạc, cho phép người dùng thực hiện kiểm tra liên tục mà không bị gián đoạn. Ngoài ra, độ khuếch đại tín hiệu và cường độ từ trường có thể điều chỉnh từ 0 đến 7, cung cấp cho người dùng các cài đặt tùy chỉnh để phát hiện lỗi hiệu quả.
Với trọng lượng 6,7kg, Thiết bị phát hiện lỗi cáp này từ XZH TEST nhẹ và di động, lý tưởng cho các tình huống làm việc thực địa và thử nghiệm tại chỗ. Cho dù trong viễn thông, phân phối điện hay các ứng dụng công nghiệp, XHDD503C đều mang lại hiệu suất đáng tin cậy và kết quả chính xác trong việc xác định lỗi cáp.

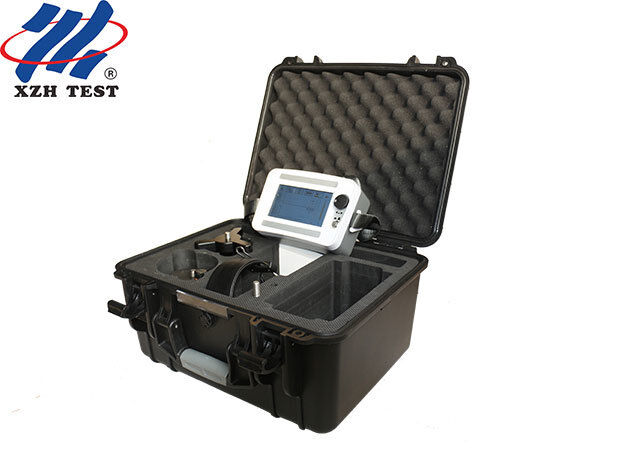

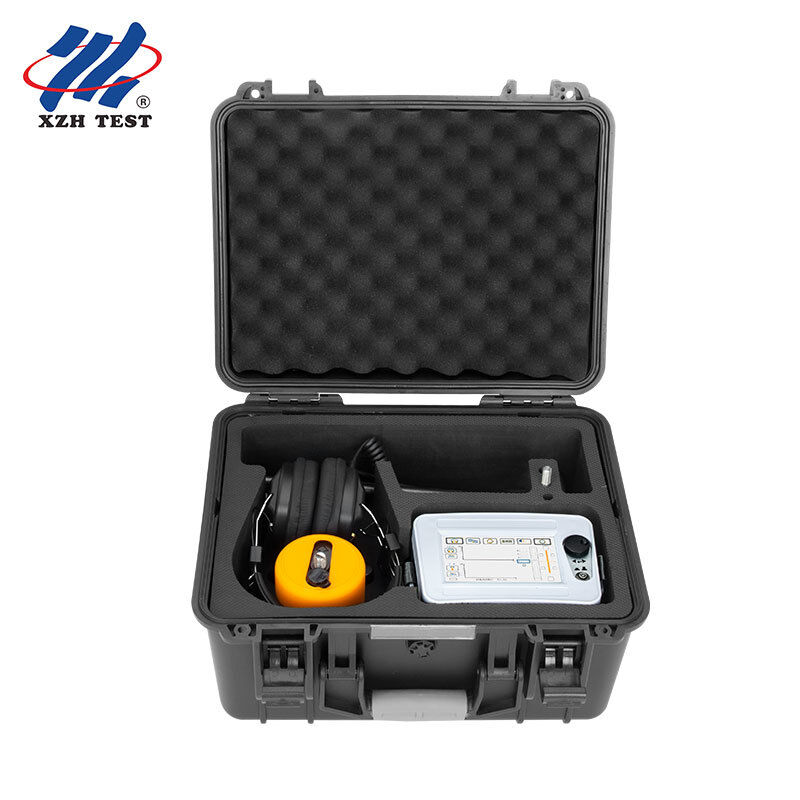

Danh sách đóng gói
