| Place of Origin: | Shaanxi |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |

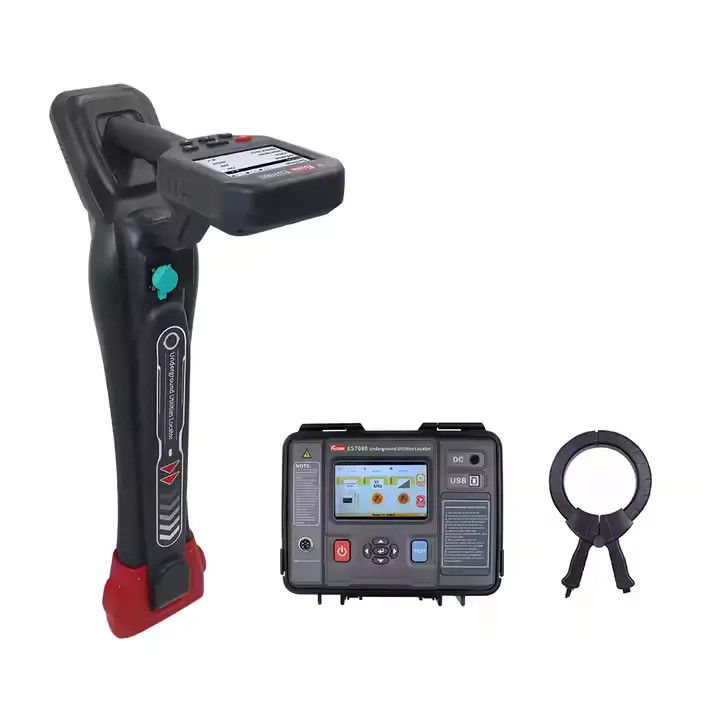

| Model Number: | XHGX507C |
Được chế tạo cho các đội bảo trì lưới điện cần phát hiện cáp chính xác và định vị trước sự cố trong môi trường phân phối trực tiếp.
| Chức năng | Dò tìm đường ống (theo dõi vị trí cáp, hiển thị hướng, đo độ sâu, đo dòng điện), nhận dạng cáp, dò tìm sự cố bằng khung chữ A (chức năng tùy chọn) |
| Nguồn | Pin lithium có thể sạc lại dung lượng lớn 8.4V |
| Phương thức nhập | Cuộn dây thu tích hợp, kẹp linh hoạt, khung chữ A (chức năng tùy chọn) |
| Tần số thu | Tần số dò tìm chủ động: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Tần số dò tìm thụ động tần số nguồn: 50Hz, 60Hz, 250Hz Dải tần số dò tìm thụ động RF: tần số trung tâm được chia thành 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| Chế độ dò tìm đường ống | Phương pháp đỉnh rộng, phương pháp đỉnh hẹp, phương pháp đáy |
| Dò tìm đường ống Phạm vi dò tìm |
Phương pháp kết nối trực tiếp: Nói chung, chiều dài cáp có thể đạt 0 ~ 20 km, chủ yếu phụ thuộc vào điện trở đất, điện trở cáp và độ sâu chôn cáp Phương pháp khớp nối: Nói chung, chiều dài cáp có thể đạt 0 ~ 10 km, chủ yếu phụ thuộc vào điện trở đất, điện trở cáp và độ sâu chôn cáp Phương pháp cảm ứng: Áp dụng cho cáp chôn sâu dưới 2m |
| Độ sâu và dòng điện | Hiển thị thời gian thực độ sâu cáp và giá trị dòng điện |
| Độ sâu đo đường ống | 0-20m |
| Độ chính xác độ sâu | Độ chính xác vị trí mặt phẳng: Vị trí trục trung tâm của cáp hoặc đường ống mục tiêu: ±5% (độ sâu chôn 0-3m) -10% (độ sâu chôn 3m-20m) |
| Mẹo đúng hay sai | Loại bỏ nhiễu từ các cáp liền kề. Khi đo các cáp liền kề, việc đo các cáp liền kề có thể được phân biệt dựa trên cường độ tín hiệu và pha dòng điện đo được khác nhau từ các cáp liền kề. Trong quá trình theo dõi cáp, quan sát mặt số pha và kim chỉ để phân biệt cáp đang đo với các cáp liền kề. |
| Hướng dẫn âm thanh | Âm sắc FM thay đổi theo cường độ tín hiệu |
| Màn hình chống nhiễu | Xanh lá: Không có nhiễu Xanh lá: Tốt (kết quả có thể tin cậy) Đỏ: Nhiễu nghiêm trọng (kết quả không thể tin cậy) |
| Khả năng chống nhiễu | Băng thông tần số thu cực hẹp và phương pháp xử lý kỹ thuật số độc đáo có thể triệt tiêu hoàn toàn nhiễu tần số nguồn và hài của các cáp và đường ống chạy gần đó. |
| Khoảng cách nhiễu | Khi sử dụng phương pháp khớp nối và phương pháp cảm ứng, bộ phát sẽ tạo ra nhiễu trong phạm vi ngắn. Khoảng cách nhiễu liên quan đến công suất phát và tần số. Công suất càng lớn và tần số càng cao thì nhiễu càng mạnh. Khoảng cách tối thiểu mà bộ thu không bị nhiễu bởi bộ phát thường cần được xác định bằng thực nghiệm: Dò tìm đường ống: cách 5m đối với phương pháp khớp nối và cách 20m đối với phương pháp cảm ứng có thể được xác nhận là không có nhiễu Nhận dạng cáp: cách 2 ~ 5m đối với phương pháp khớp nối có thể được xác nhận là không có nhiễu |
| Nhận dạng cáp | Phương pháp nhận dạng: Nhận dạng thông minh bằng kẹp linh hoạt; Số lượng cáp có thể hiệu chuẩn: 1 đến 20; Giá trị hiệu chuẩn: Tỷ lệ phần trăm dòng điện của tín hiệu thu và tín hiệu phát nằm trong khoảng từ 75% đến 135% giá trị hiệu chuẩn, là một trong những điều kiện để nhận dạng thành công; Tính định hướng: Kẹp phát, kẹp thu và tín hiệu tải phải cùng hướng, là một trong những điều kiện để nhận dạng thành công. |
| Nhận dạng cáp Phạm vi dò tìm |
Phương pháp kết nối trực tiếp: có thể nhận dạng tín hiệu có điện trở vòng lặp từ 0Ω đến 8kΩ (thường có thể đạt chiều dài cáp từ 0 đến 20 km, chủ yếu phụ thuộc vào điện trở đất và điện trở cáp) Phương pháp khớp nối: có thể nhận dạng tín hiệu có điện trở vòng lặp từ 0Ω đến 1kΩ; (thường có thể đạt chiều dài cáp từ 0 đến 6 km, chủ yếu phụ thuộc vào điện trở đất và điện trở cáp) |
| Hiển thị | Màn hình màu LCD 4.3 inch (màn hình độ sáng cao), có thể nhìn thấy dưới ánh sáng mặt trời |
| Chạm | Có, cảm ứng điện dung |
| Kích thước | Khoảng 350mm (D) × 155mm (R) × 700mm (C) |
| Trọng lượng | Khoảng 2kg |
| Giao diện kết nối | Cổng USB Type-C, ổ cắm hàng không |
| Đường kính trong cuộn dây | φ200mm (có thể tùy chỉnh đường kính lớn hơn theo yêu cầu) |
| Nhiệt độ và độ ẩm làm việc | -10ºC~40ºC; dưới 80%Rh |
| Nhiệt độ và độ ẩm lưu trữ | -10ºC~50ºC; ≤95%RH, không ngưng tụ |
| Khả năng chịu áp lực | AC2000V/rms (trước và sau vỏ máy) |
| Phù hợp với quy định an toàn | IEC61010-1 CAT 600V, IEC61010-031, IEC61326, mức độ ô nhiễm 2 |
| Chức năng | Nhiều chế độ truyền tín hiệu tần số |
| Nguồn | Pin lithium có thể sạc lại dung lượng lớn 10.8V |
| Phương thức đầu ra | Phương pháp kết nối trực tiếp, phương pháp khớp nối, phương pháp cảm ứng |
| Tần số đầu ra | 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| Chế độ đầu ra | Tự động nhận dạng, tự động nhận dạng theo phụ kiện khác nhau |
| Công suất đầu ra | Tối đa 15W, có thể điều chỉnh 9 cấp |
| Trở kháng | Chức năng khớp nối trở kháng và bảo vệ thời gian thực hoàn toàn tự động |
| Điện áp đầu ra trực tiếp | Tối đa 150Vpp |
| Bảo vệ mạch | Có bảo vệ quá tải và ngắn mạch |
| Tinh thể lỏng | Màn hình màu LCD 5 inch |
| Chạm | Có, cảm ứng điện dung |
| Kích thước thiết bị | Khoảng 320mm (D) × 275mm (R) × 145mm (C) |
| Bộ sạc | DC 11.1V 3 |
| Kích thước kẹp phát | Chiều dài, chiều rộng và chiều dày: 297mm × 194mm × 39mm |
| Đường kính trong của kẹp phát | φ125mm |
| Chiều dài cáp bộ phát | 3m |
| Dây kiểm tra | Dây dẫn màu đỏ 3m, dây dẫn màu đen 3m |
| Giao diện kết nối | Cổng USB, cổng DC, ổ cắm hàng không |
| Chịu điện áp | AC 3700V/rms (giữa đỉnh và đáy của hộp thiết bị) |
| Đặc tính điện từ | IEC61326(EMC) |
| Phù hợp với quy định an toàn | IEC61010-1 (CAT 300V, CAT IV 150V, mức độ ô nhiễm 2) |
Quan tâm đến XHGX507C cho đội của bạn? Liên hệ với chúng tôi để được báo giá số lượng lớn, bảng dữ liệu kỹ thuật và các tùy chọn cấu hình tùy chỉnh.
Q: XHGX507C phục vụ quy trình làm việc bảo trì tiện ích điện như thế nào?
XHGX507C được chế tạo đặc biệt cho các đội bảo trì tiện ích cần định vị, theo dõi và lập bản đồ các cáp phân phối điện ngầm như một phần của hoạt động kiểm tra định kỳ và sửa chữa khẩn cấp. Sự kết hợp giữa tìm kiếm đường đi, đo độ sâu và đo dòng điện trong một thiết bị di động duy nhất loại bỏ nhu cầu mang nhiều thiết bị ra hiện trường.
Q: Nó có thể xác định các điểm nối chữ T và điểm rẽ trong mạng cáp không?
Có. Chức năng đo dòng điện thời gian thực đặc biệt hiệu quả trong việc xác định các điểm nối chữ T và điểm rẽ. Bằng cách so sánh các chỉ số dòng điện tại các điểm khác nhau dọc theo đường đi của cáp, người vận hành có thể xác định tín hiệu tách ra ở đâu — cho biết một nhánh. Điều này rất cần thiết để lập bản đồ chính xác các mạng lưới phân phối tiện ích phức tạp.
Q: Tôi nên sử dụng phương pháp ứng dụng tín hiệu nào cho cáp trực tiếp (có điện)?
Đối với cáp trực tiếp mà không được phép gián đoạn dịch vụ, hãy sử dụng phương pháp Kẹp khớp nối. Kẹp bao quanh cáp mà không tiếp xúc điện, tạo ra tín hiệu theo dõi thông qua khớp nối từ tính. Ngoài ra, chế độ dò tìm thụ động 50Hz có thể xác định đường đi của cáp bằng cách sử dụng tần số hoạt động của cáp — không cần kết nối bộ phát.
Q: Làm thế nào để xác minh phép đo độ sâu tại hiện trường?
Thiết bị cung cấp màn hình hiển thị độ sâu kỹ thuật số đọc trực tiếp. Để xác minh, người vận hành nên sử dụng phương pháp tam giác hóa 45 độ: đánh dấu vị trí cáp, nghiêng bộ thu ở góc 45 độ và đi xa cáp cho đến điểm null, sau đó đo khoảng cách trên mặt đất — khoảng cách này phải bằng độ sâu của cáp. Phương pháp độ sâu 80% cung cấp một kiểm tra xác minh thứ cấp.
Q: Bảo hành và hỗ trợ nào được bao gồm?
Bảo hành tiêu chuẩn 12 tháng đối với lỗi sản xuất với hỗ trợ kỹ thuật trọn đời. Được chứng nhận CE và ISO. Mỗi bộ hoàn chỉnh bao gồm bộ thu, bộ phát, cáp kết nối, kẹp khớp nối, cọc tiếp địa, pin sạc, bộ sạc, hướng dẫn sử dụng và hộp vận chuyển chắc chắn. Có sẵn đào tạo người vận hành tại chỗ và các tùy chọn bảo hành mở rộng.
