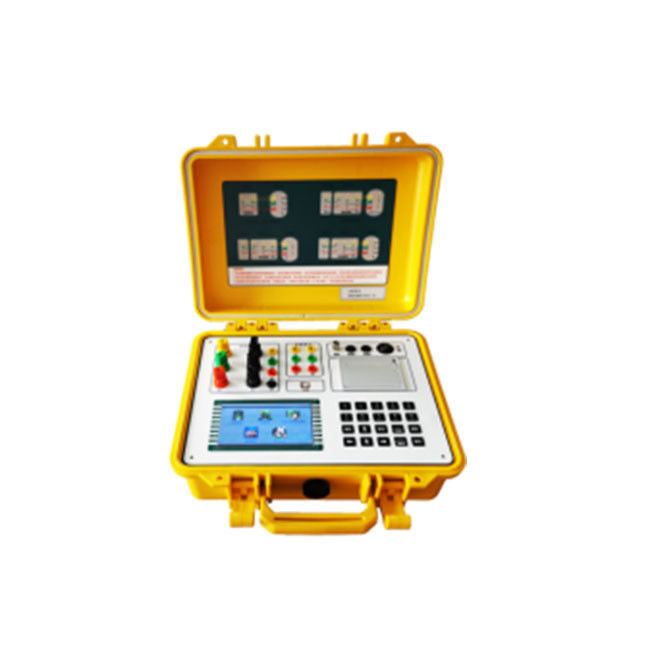

Touch LCD Digital Load And No-Load Losses Test Máy kiểm tra công suất biến áp

Máy kiểm tra công suất biến áp XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parameters. Sản phẩm này sử dụng màn hình rộng màu LCD, màn hình tiếng Anh, đơn giản và nhanh chóng menu hoạt động, giao diện máy-người là rất thân thiện.Có một tích hợp trong pin sạc lại bên trong dụng cụ và nó có thể làm việc mà không cần nguồn điện bên ngoàiMột pin sạc đầy đủ có thể được liên tục đo hơn 100 bộ biến áp.Công cụ có thể cung cấp công suất thử nghiệm AC sóng sinus 50Hz chính xác ba pha mà không cần công suất thử nghiệm ba pha bên ngoài, bộ điều chỉnh điện áp, bộ điều chỉnh dòng điện và các thiết bị phụ trợ khác trong việc đo lường khả năng và mất tải biến áp, do đó cải thiện đáng kể hiệu quả công việc của bạn.Đây là một dụng cụ đo đa chức năng, tương đương với hai đồng hồ thông thường: chẳng hạn như kiểm tra công suất biến áp hoạt động cộng với kiểm tra tham số biến áp.Nó có thể được sử dụng cho công suất biến áp thử nghiệm, loại, không tải dòng, không tải mất mát, tải mất mát, điện áp trở và như vậy.Sản phẩm này có nhiều lợi thế như kích thước nhỏ, ánh sáng, độ chính xác cao, ổn định tốt, hoạt động đơn giản và vân vân. Nó có thể thay thế của các đồng hồ thông thường,bạn có thể đo mất mát biến áp và công suất với dây đơn giản và kiểm tra thuận tiện trong chỉ một loại dụng cụ này để hiệu quả làm việc có thể được cải thiện đáng kể.

Chức năng

• Chúng ta có thể đo lường một số biến áp phân phối, công suất biến áp điện thay vì thêm thêm năng lượng.
• Kết hợp với nguồn điện bên ngoài, điện áp, thiết bị điều chỉnh dòng điện vv, nó có thể đo các thông số biến áp khác nhau như không tải dòng, không tải mất mát, điện áp trở,mất tải và vân vân.
• Kiểm tra đặc tính của biến áp, phạm vi thử nghiệm là rộng,hình cấu hình linh hoạt,chỉ thông qua kết nối đơn giản với biến áp hiện tại và biến áp điện áp,phạm vi thử nghiệm có thể được mở rộng đến biến áp công suất cao cấp.
• Tắt ngắn các đầu cuối của cáp, thiết kế nhân bản, với khóa, dễ dàng kết nối với các đơn vị chuyển đổi.
• Tất cả các kết quả được tự động thực hiện điều chỉnh có liên quan. Bạn chỉ cần nhập các thông số liên quan (như nhiệt độ, hệ số điều chỉnh tải, vv),sau đó các dụng cụ có thể tự động hiệu chuẩn như sửa đổi biến dạng hình sóng, điều chỉnh nhiệt độ, điều chỉnh điện áp không định giá, điều chỉnh dòng điện định giá, để chính xác cao hơn nhiều
• Điện áp tối đa là lên đến 750V và dòng điện tối đa là lên đến 100A phạm vi với mạch bảo vệ trong đó,khi bạn thực hiện các thử nghiệm đặc trưng của biến áp.không lo lắng về độ chính xác và hư hỏng của công cụ do chuyển động không đúng.
• Dải điện áp và dòng có thể rất linh hoạt và dễ dàng mở rộng bằng cách kết nối CT bên ngoài hoặc VT
• Nó có màn hình lớn, màn hình LCD độ sáng cao, English menu và các mẹo hoạt động, giao diện người máy thân thiện và dung nạp nhiệt độ rộng, độ sáng điều chỉnh loại màn hình LCD,có thể thích nghi với nhiệt độ khác nhau.
• Máy in nhạy nhiệt được đặt bên trong thiết bị, nó có thể dễ dàng in ngay tại chỗ.
• Định nghĩa và các điều khoản của thử nghiệm biến áp

Kiểm tra công suất và đặc điểm của bộ biến áp là một bài kiểm tra chuyên nghiệp. Có nhiều nội dung và mục trong kiểm tra bộ biến áp,cần phải sử dụng các thuật ngữ thống nhất để mô tả và xác định các đặc điểm và quá trình đang được thử nghiệm

1.Nhấp vào

Trong bộ biến áp với cuộn dây cắm, mỗi vòi trong cuộn dây cắm này đại diện cho một số lần quay cố định của cuộn dây cắm này,cũng có nghĩa là một tỷ lệ số vòng quay cố định của cuộn giữa cuộn vòi này với cuộn liên tục khác

2.Trọng tâmNhấp vào

Tap tương ứng với các thông số biến đổi.

Chú ý: Dữ liệu về tổn thất tải / không tải và dòng không tải là dữ liệu của biến áp dưới vòi chính (ngoại trừ các vòi khác được chỉ định)

3.Đánh vào tảichuyển đổi

Nó là thiết bị được sử dụng để thay đổi vị trí cuộn vòi của biến áp dưới hoạt động với kích thích hoặc tải.

4.Không kích thích.Nhấp vàochuyển đổi

Đây là thiết bị được sử dụng để thay đổi vị trí cuộn vòi của biến áp trong tình trạng hoạt động không tải hoặc không kích thích.

5.Không có tải Loss (thường được gọi là: mất sắt, sắtlõimất mát)

Khi điện áp định số (đánh dây) dưới tần số định số được áp dụng cho đầu của một cuộn dây và mạch của các cuộn dây khác được mở, trong trường hợp này, điện năng hoạt động tiêu thụ là Không mất tải.

6.Điện không tải

Khi áp dụng điện áp định số (điện áp thu) dưới tần số định số vào đầu của một cuộn dây và mạch mở của các cuộn dây khác, nó là giá trị của gốc trung bình của dòng điện.

Lưu ý 1: Đối với máy biến áp ba pha, đó là mức trung bình của dòng của ba đầu cuối pha.

Lưu ý 2: Thông thường sử dụng tỷ lệ phần trăm của dòng điện định lượng để hiển thị. Đối với biến áp đa cuộn, nó dựa trên cuộn với công suất định lượng tối đa.

7.Mất tải (mất mạch ngắn/mất đồng)

trong một cặp cuộn dây, khi dòng điện định số chảy qua đầu dây và tạo mạch ngắn của cuộn dây khác dưới tần số định số và nhiệt độ tham chiếu,trong trường hợp này,năng lượng hoạt động tiêu thụ được gọi là mất tảiĐồng thời, nếu có vòng xoắn khác, hãy mở mạch.

Lưu ý1: Đối với bộ biến áp có dây chuyền kép, chỉ có một cặp dây chuyền và một giá trị mất tải.

Đối với biến áp đa cuộn, có nhiều cặp và giá trị mất tải,tổng mất tải nên tương ứng với mất tải của sự kết hợp cuộn được chỉ định.

Lưu ý2: Khi công suất định số khác nhau cho hai vòng bọc trong một bộ kết hợp vòng bọc ((hoặc danh mục đầu tư wingding),Mất tải nên dựa trên giá trị dòng định danh của các cuộn dây với công suất định danh tối thiểu, và nên chỉ định công suất tham chiếu.

• Tổng tổn thất
• Tổng số tổn thất không tải và tổn thất tải
• Kháng mạch ngắn

Nói chung, trở ngại mạch ngắn là giá trị trở ngại của một cặp cuộn dây dưới tần số định số và nhiệt độ tham chiếu,trở kháng hàng loạt tương đương trong một cuộn của một cặp cuộn giữa các đầu của cuộn này là

Z=R+jX(Ω). Để tìm ra giá trị, đầu cuối của cuộn dây khác cần phải kết nối ngắn. Nếu có các cuộn dây khác, chúng cần mở mạch.

Lưu ý1: Đối với bộ biến áp có cuộn dây cuộn dây, trở ngại mạch ngắn cần phải là vòi được chỉ định, nếu không có hướng dẫn đặc biệt, nó có nghĩa là vòi chính.nghĩa là giá trị trở kháng của một pha đơn nếu mạch được kết nối bằng sao tương đương.

Lưu ý 2: Nó có thể được thể hiện bằng cách sử dụng giá trị tương đối không hướng có nghĩa là giá trị phân số Z của giá trị trở kháng tham chiếu Zref trong cùng một cuộn của một cặp cuộn, là như sau:

Công thức phù hợp với biến áp ba pha và một pha.
U  Năng lượng của Z và Zref trong cuộn dây ((năng lượng định số hoặc điện áp khai thác)
Sr Ước tính cơ bản của công suất định giá.

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit test. Điện áp này cũng được gọi là điện áp mạch ngắn của cặp cuộn dây này. Nó thường được thể hiện bằng tỷ lệ phần trăm.

Các thông số kỹ thuật
Phạm vi đầu ra của pin tích hợp
Điện áp: 0 ∼ 10V
Điện: 0 ∼ 10A
Phạm vi đầu vào của thử nghiệm đặc tínhNguồn điện

Điện áp: 0 ¢ 750V

Dòng điện: 0 ‰ 100A

Độ chính xác của thử nghiệm

Điện áp, dòng: ± 0,2%
Năng lượng: ± 0,5% ((CosΦ>0,1), ± 1,0% ((0).02

Nhiệt độ hoạt động: -20°C ∼ +60°C

Yêu cầu về bộ sạc
Dòng điện AC160V265V
Khả năng đầu ra của bộ điều hợp 12,6V 1000mA

Khép kín
(1) Kháng cách nhiệt giữa công suất, điện áp, dòng điện đến khung ≥ 100MΩ
(2) mang tần số điện năng 2kV (giá trị hiệu quả) giữa
Điện vào và vỏ máy, thời gian thử nghiệm là 1 phút.

Khối lượng: 32cm × 25cm × 12cm
Trọng lượng: 2,5kg

Sơ đồ bảng điều hành
Bảng điều khiển giống như hình 1 : bao gồm máy in, LCD, bàn phím, lỗ dây dẫn của thử nghiệm dung lượng, kết nối bài kiểm tra đặc trưng và giao diện truyền thông.

Menu chính
Sau khi mở công tắc nguồn, tự động nhập vào giao diện menu chính (xem hình 2) Menu chính bao gồm: "Transf. năng lượng ", " Không - mất tải ", " Lỗi tải ", " Data Browser ","Cài đặt hệ thống" 5 mụcBạn có thể sử dụng phím "↑", "↓", để chọn chức năng cần thiết và nhấp vào "OK" để nhập.

Đồng thời, công cụ theo chip đồng hồ nội bộ của hệ thống, có thể hiển thị chính xác thời gian hiện tại.
