XHGG555 sau đây giới thiệu hệ thống chẩn đoán và phát hiện lỗi cáp xe.bộ ngắt mạch và các hệ thống phát hiện khác cũng có thể được tùy chỉnh theo nhu cầu của khách hàngXin vui lòng liên hệ với chúng tôi để biết thêm thông tin.
XHGG555 Hệ thống chẩn đoán và xác định lỗi cáp gắn trên xe
Đặc điểm chung
Topology
Hệ thống định vị lỗi cáp phần mềm kỹ thuật số tích hợp cao và tự động cao, với tùy chọn tích hợp cộng hưởng tần số biến,các chức năng sóng dao động (phân tích một phần) và tần số cực thấp (mất điện đệm)
Mô-đun
Tất cả các đơn vị thử nghiệm được thiết kế để tương đối độc lập và mô-đun, và các mô-đun chức năng có thể được thêm vào hoặc loại bỏ theo ý muốn; nếu một chức năng duy nhất thất bại, nó sẽ không ảnh hưởng đến việc sử dụng các chức năng khác.
Kiểm soát
Hầu hết các chế độ hoạt động và chức năng hệ thống được thực hiện thông qua một đơn vị điều khiển, và mỗi mô-đun đơn vị cũng có thể được vận hành riêng lẻ.
Giao diện người dùng đồ họa: Giao diện đồ họa, trực quan hơn và dễ sử dụng.
Hoạt động: Quay và nhấp vào một nút duy nhất (đĩa quay) trên đơn vị điều khiển.
Hệ thống: Windows
Quản lý dữ liệu: Cơ sở dữ liệu chung
Đồng bộ hóa dữ liệu: Universal Serial Bus
Đơn vị điều khiển
Hiển thị: Bảng màu TFT công nghiệp với đèn LED
Chống chói: có
Multi-touch: có
Kích thước LCD: 39,6 cm (15,6 in)
Tỷ lệ khung hình: 16:9
Độ phân giải: 1920 x 1080 Full HD
Độ sáng: 450 cd/m2
An toàn
Khả năng thích nghi
Phù hợp với CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)
Thiết bị xả và nối đất: 72kJ, tương đương với năng lượng được lưu trữ trong một tụ điện 10μF sạc với sạc nhanh 120kV DC: hằng số thời gian xả < 1 giây
Tình trạng hệ thống: Giám sát và chỉ báo thời gian thực
An toàn về nội tại: Đặt đất ngay lập tức khi mất điện
Khóa an toàn F-U: Giám sát kết nối điện áp hoạt động (quay điện áp cao)
F-Ohm Safety Interlock: Giám sát kết nối trái đất hoạt động (quay điện áp cao)
Các tính năng an toàn: Bảng phía trước: bật/tắt, nút khóa, nút dừng khẩn cấp, đèn chỉ báo áp suất dư, công tắc điện áp cao;
Đơn vị điều khiển: nút (đĩa quay chạy)
Thiết bị an toàn: Chỉ báo trạng thái nối đất hệ thống, thiết bị bảo vệ nguồn điện đầu vào, giám sát phòng điện áp cao thông qua cửa, thiết bị an toàn bên ngoài
Giám sát nguồn điện đầu vào: Bảo vệ quá điện áp, bảo vệ điện áp thấp, thiết bị điện dư (RCD)
Định nghĩa hệ thống dây: Có một bảng điều khiển bên trong hệ thống
Máy biến áp cách ly: 5kVA
Thành phần của đơn vị hệ thống
1. Sử dụng DC hoặc xung điện áp cao để làm cho các cáp điểm lỗi nhấp qua và xả
2Sử dụng nguyên tắc phản xạ sóng di chuyển để thực hiện một phép đo thô của tất cả các loại của cáp chính cách điện lỗi
3Sử dụng phương pháp đồng bộ âm thanh và từ tính để thực hiện một phép đo chính xác của tất cả các loại cáp chính cách điện lỗi
4Sử dụng nguyên tắc cảm ứng điện từ để tìm chính xác đường dẫn và độ sâu của cáp không rõ
5Sử dụng phương pháp cầu để thực hiện một phép đo sơ bộ của tất cả các lỗi vỏ bên ngoài và cách điện chính (đặc biệt là các lỗi nước xâm nhập)
6. Sử dụng phương pháp điện áp bước và phương pháp kẹp hiện tại để xác định chính xác lỗi vỏ bên ngoài
7. Sử dụng nguyên tắc năng lượng không đổi để giảm kháng cự của lỗi kháng cự cực cao
8. Sử dụng phương pháp mã hóa + phương pháp pha để xác định nhiều cáp
9Sử dụng phương pháp điều khiển từ xa để xác nhận các lỗ cuối cùng của cáp (cuối cùng, an toàn cá nhân là hoàn toàn đảm bảo)
10. Sử dụng tần số cực thấp (0.1Hz) để thực hiện cách nhiệt chịu thử điện áp và thử nghiệm mất điện trên cáp
11Sử dụng luật Ohm để đo chất lượng của cáp trong một cuộn dây
12- Công cụ và thiết bị cần thiết tại địa điểm thử nghiệm phát hiện cáp (megohmmeter, dụng cụ đo, công cụ điện tử)
Một số câu chuyện thành công

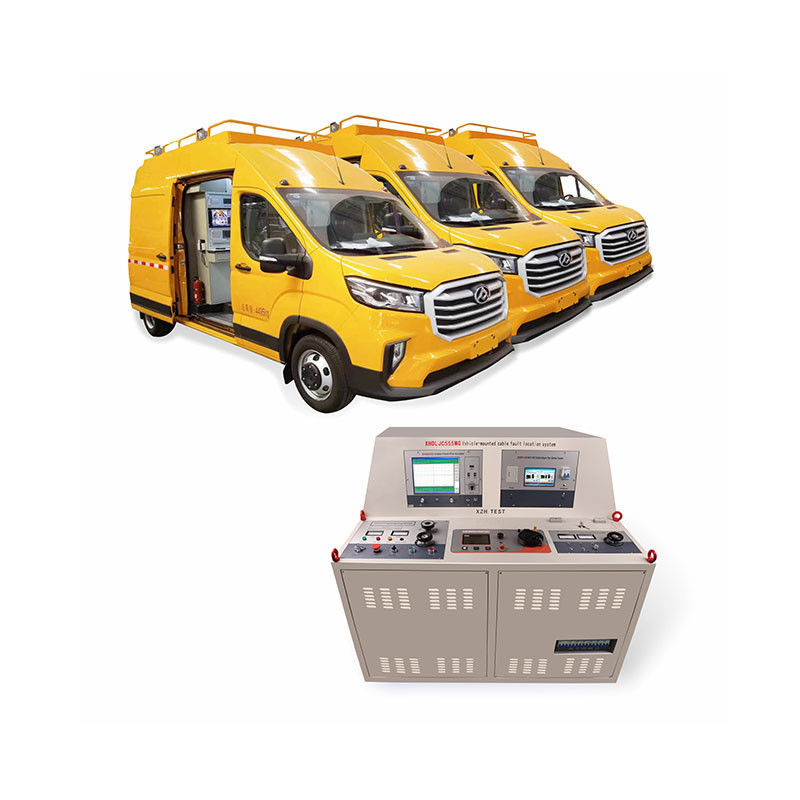

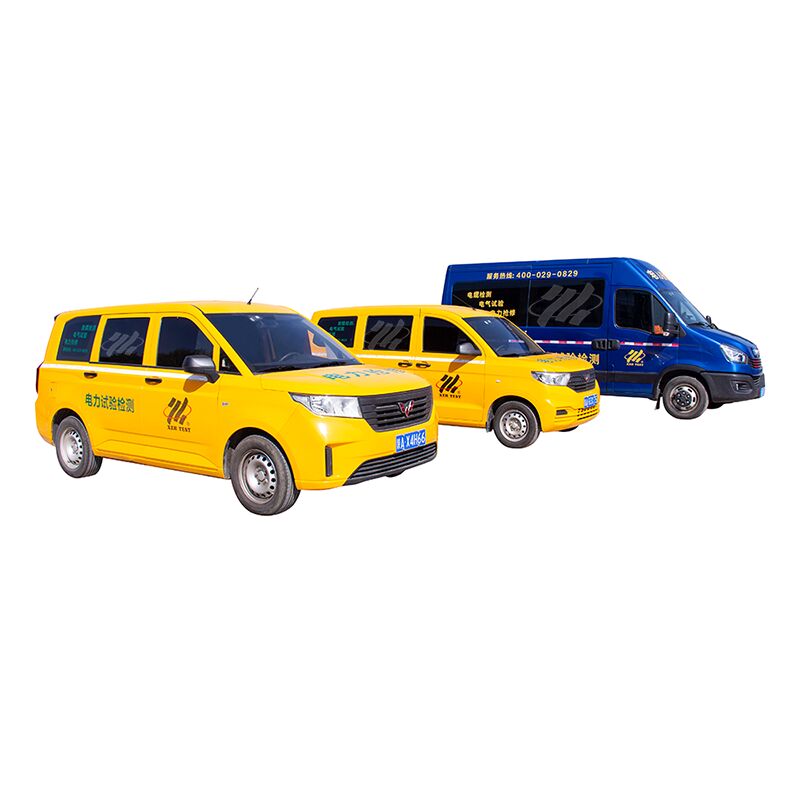

Chúng tôi có thể lắp đặt hệ thống thử nghiệm vào một chiếc xe thử nghiệm để cung cấp cho bạn một chiếc xe hoàn chỉnh, hoặc chúng tôi có thể điều chỉnh hệ thống thử nghiệm cho bạn dựa trên kích thước không gian bên trong của chiếc xe thử nghiệm của riêng bạn.
Các hệ thống trên bao gồm máy phát xung điện áp cao 8/16/32kV, máy xác định lỗi trước cáp thử nghiệm ARC, thiết bị cầu đốt điện áp cao, máy xác định lỗi vỏ ngoài cáp,Thiết bị thử nghiệm tổn thất điện đệm tần số cực thấp chịu điện áp (80kV)Ngoài ra, nó cũng được trang bị máy dò lỗi chính xác cáp di động, máy kiểm tra đường cáp toàn diện, loa cáp, máy phát điện, v.v.
