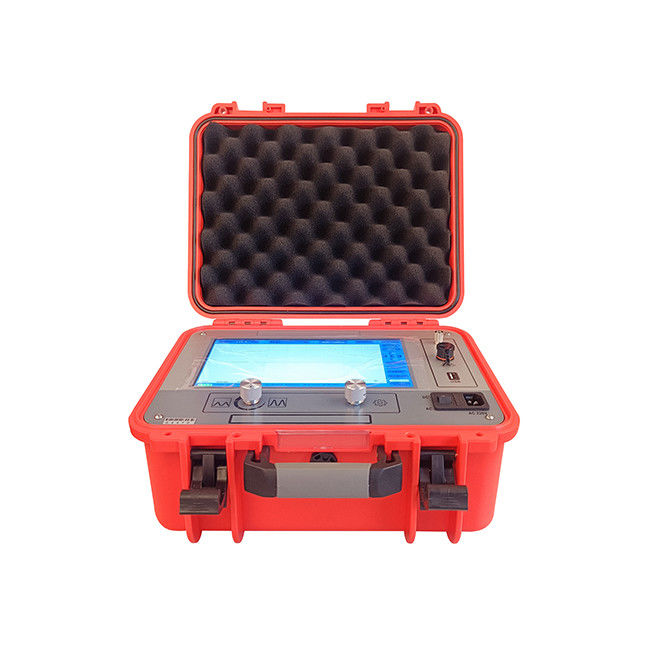

CácMáy định vị lỗi trước của cáp XHGG502A2sử dụng máy tính cảm ứng tích hợp 10,1 inch công nghiệp với giao diện phần mềm hoạt động đơn giản để đạt được thử nghiệm tương tác giữa con người và máy tính.Nó sử dụng các mạch tích hợp và thiết bị công nghiệp, và có tích hợp pin lithium-ion công suất lớn, ổn định, đáng tin cậy và dễ sử dụng.
Máy kiểm tra lỗi cáp này là một dụng cụ đặc biệt để đo lường và phân tích tình trạng và khoảng cách lỗi của cáp điện.Máy kiểm tra lỗi cáp này kết hợp công nghệ điện tử hiện đại và công nghệ máy tính để đạt được lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa để hoàn thành phép đo tốc độ cáp, kiểm tra chiều dài cáp và kiểm tra khoảng cách lỗi cáp.
Máy kiểm tra lỗi cáp này là phù hợp cho kháng cự thấp, mạch ngắn, mạch mở và lỗi dây bị hỏng của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây ngầm của các vật liệu khác nhau với các đường cắt ngang khác nhau và các phương tiện khác nhau, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.
Đặc điểm
• Màn hình cảm ứng TFT đầy màu 10,1 inch;
• Hệ thống nhúng, chế độ hiển thị và vận hành an toàn, ổn định và đơn giản;
• Với chức năng kiểm tra tốc độ sóng cáp, chiều dài cáp và khoảng cách lỗi;
• Lấy mẫu liên tục hoàn toàn tự động, thu hình sóng mọi lúc, kịp thời và chính xác.
• Được trang bị thiết lập phạm vi thử nghiệm tự động, phân tích hình sóng tự động và hiển thị khoảng cách thử nghiệm.
• Menu đầy đủ bằng tiếng Anh, hai phương thức vận hành của nút chạm và mã hóa, đơn giản, nhanh chóng và đáng tin cậy.
• Được trang bị công nghệ thử nghiệm phương pháp xung điện áp thấp, phương pháp flashover điện áp cao và phương pháp xung nhiều lần (8 lần), màn hình hình sóng trơn tru và dễ giải thích.
• Khi sử dụng phương pháp xung nhiều lần, nó được sử dụng với bộ ghép xung để hiển thị 8 nhóm so sánh hình dạng sóng điện áp cao và thấp, thuận tiện cho kiểm tra khoảng cách tự động,Phân tích và đo khoảng cách bằng tay.
• Công cụ có khả năng xử lý dữ liệu mạnh mẽ, giúp người dùng dễ dàng quản lý và lưu trữ các tệp hình sóng.
• Có chức năng lưu trữ hình sóng thử nghiệm lớn:các hình dạng sóng được thử nghiệm tại chỗ có thể được lưu trữ thuận tiện trong thiết bị theo thứ tự được chỉ định bởi tên gọi Trung Quốc để thu hồi và quan sát bất cứ lúc nào; nó có thể lưu trữ hơn 8.000 bản ghi của xung điện áp thấp và các dạng sóng flashover điện áp cao và nhiều xung Hơn 250 bản ghi hình dạng sóng có thể được ghi lại,và các tệp hình sóng có thể được nhập vào phần mềm máy tính để quản lý và phân tích bằng cách sử dụng liên lạc USB.
• Độ sáng cực cao, độ sáng đèn nền LED đạt 280nit, độ phân giải 1024 * 600, thuận tiện cho môi trường tiếp xúc với ánh sáng mặt trời trực tiếp trong hoạt động.
| Tần suất lấy mẫu | 80MHz |
| Phạm vi xung điện áp thấp | 100V±15% |
| Phạm vi dải | ≥ 65km |
| Phạm vi thử nghiệm | 300m/1km/5km/25km/65km |
| Độ rộng xung | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Tần số thử nghiệm | 80 MHz/40 MHz/10 MHz/2 MHz/1 MHz |
| Độ phân giải tối thiểu | 0.01m |
| Khu vực mù thử nghiệm | ≤ 20m |
| Lỗi đo | ≤±(0,5% × L + 1m), L là chiều dài của cáp |
| Chế độ cung cấp điện | sạc AC110V ⋅ 240V, 50Hz/60Hz, pin lithium sạc lại bên trong, sạc khoảng 2 giờ, thời gian sử dụng hơn 5 giờ |
| Khối lượng và trọng lượng | L358mm × W284mm × H168mm -4,7kg |
| Điều kiện làm việc | Nhiệt độ -20°C ∼ + 65°C, độ ẩm tương đối 90%, áp suất khí quyển 750±30mmHg |
Mô hình này không bao gồm một bộ ghép nối. Nếu cần một bộ ghép nối, vui lòng liên hệ với nhân viên bán hàng.
Nếu một bộ kết nối được cấu hình, nhiều phương pháp dao động xung có thể được thực hiện. Nếu không có bộ kết nối, chỉ có phương pháp xung điện áp thấp và phương pháp flashover điện áp cao (tức là ICE&Decay) có sẵn.
Giao diện thử nghiệm phương pháp xung nhiều là như sau:
Giao diện thử nghiệm bằng phương pháp xung điện áp thấp là như sau:
Phương pháp thử nghiệm flashover điện áp cao (ICE&Decay) là như sau:
Giới thiệu về hội đồng
1 Hiển thị:10Màn hình cảm ứng TFT màu đầy đủ 0,1-inch;
2 Bị phạt:Địa điểm kết nối an toàn;
3 tín hiệu:Giao diện đầu ra tín hiệu xung theo phương pháp xung điện áp thấp, bộ lấy mẫu bằng phương pháp flashover điện áp cao, giao diện tiếp nhận tín hiệu đầu vào bằng phương pháp ghép xung nhiều lần;
4 USB:Sử dụng liên lạc USB để nhập các tệp hình sóng vào máy tính;
5 Cắm điện:Nguồn cung cấp điện làm việc của thiết bị, cổng kết nối AC 220V/cổng sạc;
6 Fuse:Địa điểm lắp đặt bộ an toàn hệ thống cung cấp điện AC 220V, (3A);
7 Chuyển nguồn:"I" gear, sử dụng nguồn cung cấp điện AC 220V để cung cấp năng lượng cho hệ thống;
Chuỗi "II", sử dụng pin nội bộ để cung cấp năng lượng cho hệ thống; khi "đòi cắm điện" được kết nối với nguồn cung cấp điện AC 220V, nó cũng sạc pin;
"O" gear, tắt hệ thống năng lượng;
8 Phạm vi:Khi thu thập hình sóng, điều chỉnh nút khuếch đại để thay đổi khuếch đại của hình sóng thu thập;
9 Máy điều khiển:một nút quay để vận hành giao diện hệ thống, xoay để chọn và nhấn để xác nhận;
10 Di dời:Khi thu thập hình sóng, điều chỉnh nút di chuyển để thay đổi chiều cao đường cơ bản của hình sóng thu thập được.
Danh sách đóng gói
• TDR Máy xác định lỗi cáp: một đơn vị sử dụng phương pháp xung điện áp thấp, phương pháp flashover điện áp cao và phương pháp xung nhiều lần (cần nối kết) để thử nghiệm và phân tích cáp;
• Máy kết nối: được sử dụng cho phương pháp xung nhiều lần (không cần thiết);
• Dòng đầu ra (dòng đơn Q dài 1,5m): kết nối bộ kiểm tra lỗi cáp và cáp đang được thử nghiệm trong phương pháp thử xung điện áp thấp;
• Dòng đầu vào (2m đường Q kép): kết nối bộ kiểm tra lỗi cáp và bộ lấy mẫu trong phương pháp thử flashover điện áp cao;
• Máy lấy mẫu: nhận được tín hiệu phản xạ từ tín hiệu cao áp đến địa điểm lấy mẫu trong phương pháp chuyển đổi flashover cao áp;
• Cáp điện (1.8m): dây kết nối sạc cho máy kiểm tra lỗi cáp;
• Đường điện áp cao A: kết nối bộ nối và cáp đang được thử nghiệm trong phương pháp xung nhiều lần. Khi dây điện, nó chỉ có thể được cắm và cắm, không được xoay và xoắn;
• Đường dây điện áp cao B: kết nối bộ ghép nối và nguồn tín hiệu xung điện cao trong quá trình nhiều xung. Khi dây điện, nó chỉ có thể được cắm và cắm, không quay và xoắn;
• Sợi dây đất (2,5m):dây nối đất;
• Cáp USB: được sử dụng khi nhập các tệp hình sóng vào máy tính.
