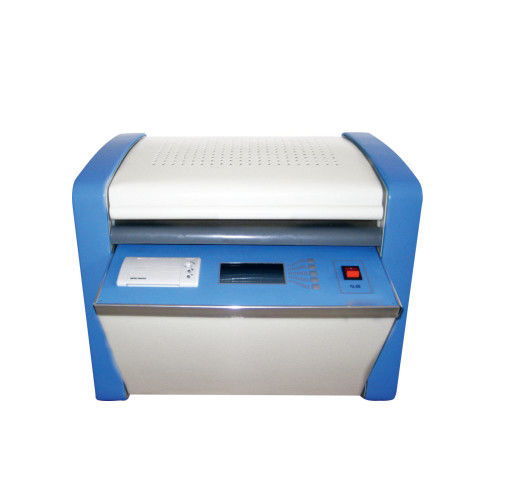

Máy kiểm tra mất điện tử dầu cách nhiệt biến áp

XHYS101 thử nghiệm mất điện tử dầu cách nhiệt được thiết kế và sản xuất theo GB / T5654-2007 "Đánh giá độ cho phép tương đối,Nguyên nhân mất điện đệm và điện trở DC của vật liệu cách nhiệt chất lỏng".

Nó được sử dụng để đo tỷ lệ mất điện và điện trở DC của môi trường cách điện lỏng như dầu cách điện. Cấu trúc tích hợp. Các thành phần chính như cốc dầu mất điện,Máy điều khiển nhiệt độ, cảm biến nhiệt độ, cầu thử mất điện bao trùm, nguồn điện thử nghiệm AC, tụ tiêu chuẩn, đồng hồ điện trở cao và nguồn điện áp cao DC được tích hợp bên trong.Công cụ sử dụng công nghệ hoàn toàn kỹ thuật số, tất cả các phép đo tự động thông minh, và được trang bị màn hình lớn (240 × 128) màn hình thủy tinh lỏng. Kết quả thử nghiệm có thể được tự động lưu trữ và in ra,và các nhà khai thác có thể sử dụng nó một cách thành thạo mà không cần đào tạo chuyên nghiệp.

(1) Cốc dầu áp dụng cấu trúc ba điện cực theo tiêu chuẩn quốc gia GB / T5654-2007, và khoảng cách giữa các điện cực là 2mm,có thể loại bỏ ảnh hưởng của dung lượng lạc và rò rỉ trên kết quả thử nghiệm mất điện đệm.

(2) Thiết bị sử dụng phương pháp sưởi ấm cảm ứng tần số trung gian và thuật toán điều khiển nhiệt độ PID.Phương pháp sưởi ấm này có những lợi thế của không tiếp xúc giữa cốc dầu và cơ thể sưởi ấm, làm nóng đồng đều, tốc độ nhanh và điều khiển thuận tiện, để nhiệt độ được kiểm soát chặt chẽ trong phạm vi lỗi nhiệt độ đã đặt trước.

(3) Bộ tụ điện tiêu chuẩn bên trong là bộ tụ điện cực ba chứa khí SF6. Mất điện và điện dung của bộ tụ không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường,để tính chính xác của thiết bị vẫn có thể được đảm bảo sau khi sử dụng lâu dài.

(4) Nguồn cung cấp điện thử nghiệm AC áp dụng phương pháp chuyển đổi AC-DC-AC, có hiệu quả tránh ảnh hưởng của điện áp và biến động tần số của mạng lên độ chính xác của thử nghiệm mất điện.Ngay cả khi máy phát điện tạo ra điện, thiết bị có thể chạy đúng.

(5) Chức năng bảo vệ hoàn hảo. Khi có điện áp quá cao, điện áp quá cao hoặc mạch ngắn điện áp cao, thiết bị có thể nhanh chóng ngắt điện áp cao và phát ra một thông báo cảnh báo.Khi cảm biến nhiệt độ bị hỏng hoặc không được kết nối, một thông báo cảnh báo được phát hành.
Trong lò sưởi ấm cảm ứng tần số trung bình có một rơle giới hạn nhiệt độ. Khi nhiệt độ vượt quá 120 độ, rơle được giải phóng và làm nóng dừng lại.

(6) Nó là thuận tiện để thiết lập các thông số thử nghiệm.
500 ~ 2200V, phạm vi thiết lập điện áp DC là 0 ~ 500V.

(7) Sử dụng màn hình lớn màn hình LCD với đèn nền và màn hình hiển thị rõ ràng. giao diện người máy thân thiện, chỉ cần làm theo các lệnh menu Trung Quốc và lệnh đầu vào, thiết bị có thể tự động kiểm tra.Và tự động lưu trữ và in kết quả thử nghiệm.

(8) Với đồng hồ thời gian thực, ngày và giờ thử nghiệm có thể được lưu, hiển thị và in cùng với kết quả thử nghiệm.

(9) Chức năng hiệu chuẩn cốc điện cực rỗng: đo nồng độ và yếu tố mất điện của cốc điện cực rỗng để đánh giá điều kiện làm sạch và lắp ráp của cốc điện cực rỗng.Dữ liệu hiệu chuẩn được lưu tự động để tạo điều kiện cho việc tính toán chính xác độ cho phép tương đối và điện trở DC.

• Điện áp cung cấp điện: AC 220V±10%
  Tần số điện: 50Hz/60Hz ± 1%
  Phạm vi đo: dung lượng 5pF ~ 200pF
  Độ cho phép tương đối 1.000 ~ 30.000
  Nguyên nhân mất điện đệm 0,00001 ~ 100
  Kháng điện DC 2,5 MΩm~20 TΩm
  Độ chính xác đo: dung lượng ± (1% đọc + 0.5pF)
  Tính cho phép tương đối ± (1% so với đọc)
  Nguyên nhân mất điện đệm ± ((1% đọc + 0,0001)
  Kháng điện DC ± 10% so với đọc
  Độ phân giải: Capacitance 0.01pF
  Tỷ lệ cho phép tương đối 0.001
  Nguyên nhân mất điện tử là 0.00001
  Phạm vi đo nhiệt độ: 0 ~ 125oC
  Lỗi đo nhiệt độ: ± 0,5oC
  Điện áp thử AC: 500 ~ 2200V có thể điều chỉnh liên tục, tần số 50Hz
  Điện áp thử nghiệm DC: 0 ~ 500V điều chỉnh liên tục
  Tiêu thụ năng lượng: 100W
  Kích thước ngoại hình: 500×360×420
  Tổng trọng lượng: 22kg
